R5系列交流起重机成套电阻器技术参数

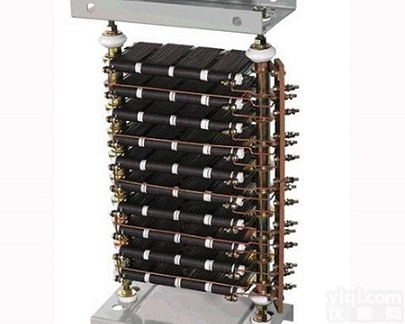

R□5□系列交流起重机成套电阻器
R□5□系列成套电阻器主要用作交流起重机通用电控设备配套的YZR系列绕线式异步电动机（S3、4）的起动、制动与调速电阻

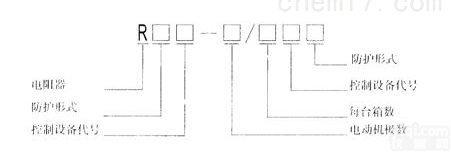

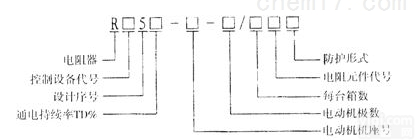

一、型号含义

注：1）控制设备代号
“T” -KT□凸轮控制器（不对称电阻）
“K-KT□凸轮控制器（不对称电阻，转子一相开路起动）
“Y” 或“P” -PQR1、PQR3、PQR5、PQY1-6Y、QY1-6Y、PQK6401等平移控制屏（柜）
“S” 或“St”-XQS单相制动型升降控制箱：（五段电阻四段切换，六级电阻五段切换）
“Z” 或“Ze”-XQZ型抓斗控制箱：（四段电阻三段切换。五段电阻四段切换）
“Q”-XQR10型即XQD6402型升降控制箱：（七段电阻六段切换）
“F”-QR2S二级反接制动升降控制箱：（注：电动机型号极数后加“J”字样均为七段电阻六段切换。)
2)通电持续率：“1”-15%；“2”-25%；“4”-40%；“6”-60%；
3)电阻元件代号
“H”-ZH1或ZH3型不锈钢板冲制的网板形电阻元件；
“B” -ZB1或ZB2型康铜带或丝绕制的板形电阻元件；
“D”或“Y” -ZD2型铁铬铝带绕制的圆筒型电阻元件；
“J” -ZJ1型铁铬铝带齿形（又称大波浪形）电阻元件；
二、R□5□系列交流起重机成套电阻特性曲线和接线图标志

1.RT型电阻器的接线头及电阻段的标志见图2-1
