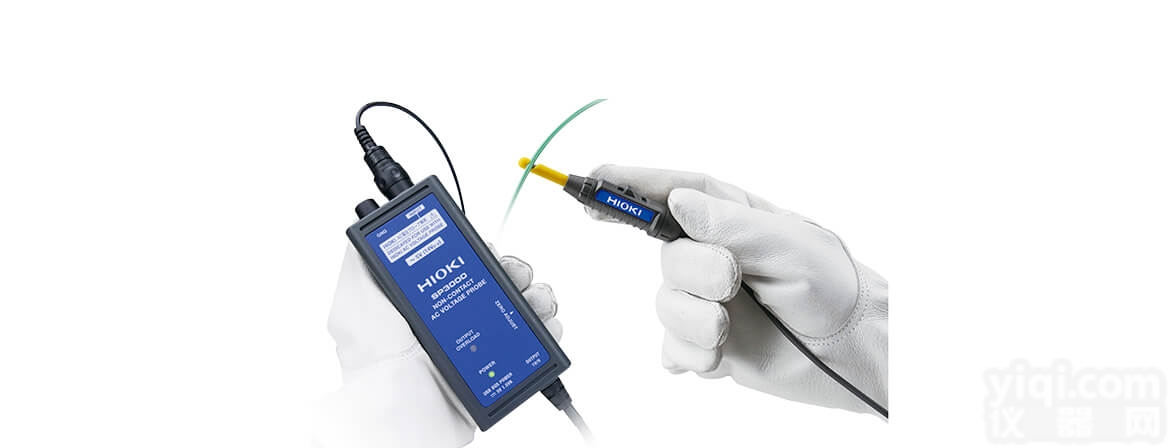

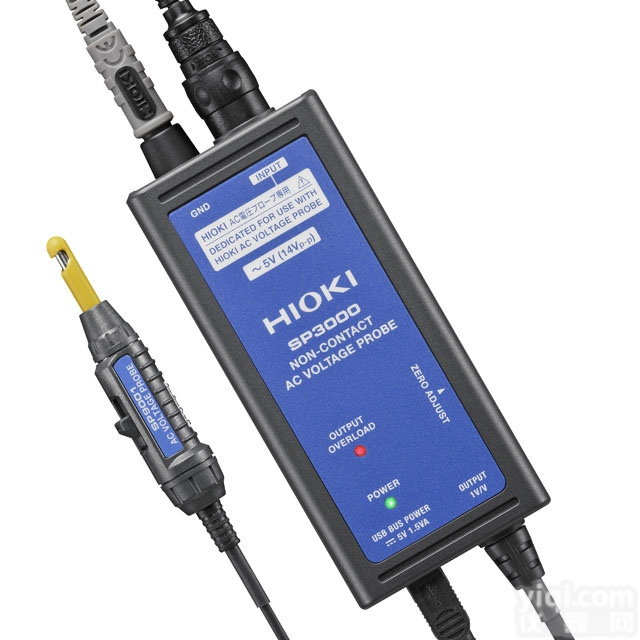

日置AC非接触式电压测试探头_详细资料

额定测量电压	5 Vrms (14.14 Vp-p)
输出率	1 V / V
上升沿时间	4.5 μs 以下
频带	10 Hz?100 kHz (-3 dB)
电压测量精度	± 2.5% rdg. ± 1% f.s. (0.5 Vrms ? 5 Vrms)
被测导体的影响	± 5% rdg. (成品外径φ1.0?2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体)
电源	(1) USB总线电源 (USB-mini端子：DC 5 V), 1.5 VA (2) AC适配器Z1013 (AC 100?240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC适配器)
输出	绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω
体积及重量	120W × 25H × 55D mm, 160 g, 线长1.5 m
附件	GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1

额定测量电压

5 Vrms (14.14 Vp-p)

输出率

1 V / V

上升沿时间

4.5 μs 以下

频带

10 Hz?100 kHz (-3 dB)

电压测量精度

± 2.5% rdg. ± 1% f.s. (0.5 Vrms ? 5 Vrms)

被测导体的影响

± 5% rdg. (成品外径φ1.0?2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS标准的导体)

电源

(1) USB总线电源 (USB-mini端子：DC 5 V), 1.5 VA
(2) AC适配器Z1013 (AC 100?240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC适配器)

输出

绝缘BNC端子 (连接测量仪器), 输出电阻: 50 Ω

体积及重量

120W × 25H × 55D mm, 160 g, 线长1.5 m

附件

GND连接线(1.5m) ×1, 鳄鱼夹×1, USB连接线(1.5m) ×1, 使用说明书×1

测量方式

结合静电容量平衡方式(无法用于裸线测量)

可测导体直径

被覆电线，φ 1.0 mm ? φ 2.5 mm

Z大输入电压

有效值：30 Vrms 以下, 峰值： 42.4 Vpeak以下

体积及重量

15.0W × 13.9H × 77.4D mm, 52 g, 线长1 m
