TLJL-2017 填料精馏塔实验装置

1. 了解填料精馏塔的基本结构熟悉精馏的工艺流程。
2. 掌握精馏过程的基本操作及调节方法。
3. 掌握测定塔顶、塔釜溶液浓度的实验方法。
4. 掌握精馏塔性能参数的测定方法并掌握其影响因素。
5. 掌握用图解法求取理论板数的方法。
6. 通过如何寻找连续精馏分离适宜的操作条件培养分析解决化工生产中实际问题的能力、组织能力、实验能力和创新能力。

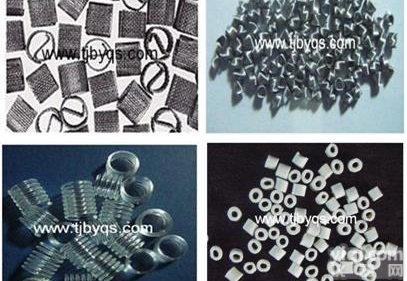

    精馏塔是实现液体混合物分离操作的气液传质设备，精馏塔可分为板式塔和填料塔。板式塔为气液两相在塔内逐板逆流接触，而填料塔气液两相在塔内沿填料层高度连续微分逆流接触。填料是填料塔的主要构件，填料可分为散装填料和规整填料，散装填料如：拉西环、鲍尔环、阶梯环、弧鞍形填料、矩鞍形填料、θ网环等；规整填料有板波纹填料、金属丝网波纹填料等。

    由于填料塔内气液两相传质过程十分复杂，影响因素很多，包括填料特性、气液两相接触状况及两相的物性等。在完成一定分离任务条件下确定填料塔内的填料层高度时，往往需要直接的实验数据或选用填料种类、操作条件及分离体系相近的经验公式进行填料层高度的计算。

• 调压器
• 型管压差计
• 转子流量计
• 料液罐
• 冷凝器
• 塔顶温度计
• 填料精馏塔塔体
• 塔釜温度计
• 塔釜取样口
• 塔釜
• 塔釜放空口
• 分液装置
• 产品罐
• 回流控制仪
