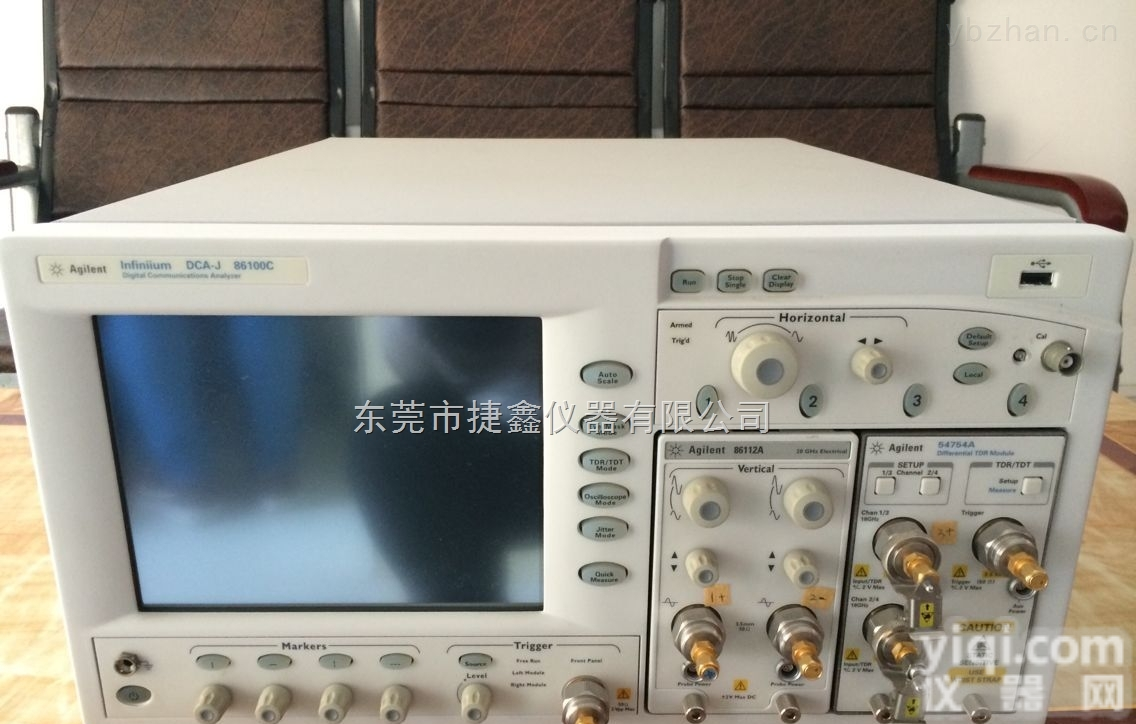

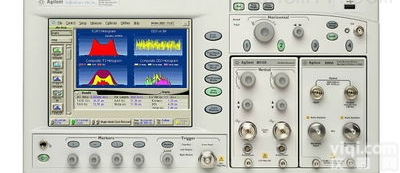

86100C 光示波器

86100C DCA-J系列集合了高精度及简易操作为一体来定性50 MHz 至80 GHz

范围内的信号。数字设计师可以将主机和模块一起使用，

就可以获得四种主要仪表的集成信号性能，包括：

用于发射机顺度测试的具有自动眼图分析功能的数字通信分析仪

用于高精度S参数抗阻分析的全功能的时域反射计（TDR）

超过80GHz带宽的全功能示波器，确保Z淮确的波型测量

工业上Z淮确的抖动分析仪 - 只需按一个按钮，

即可把抖动分成各子成分的强大能力

高级分析特性：

可把抖动分成：总抖动（TJ），随机抖动（RJ），数据影响抖动（DDJ），

占空比失真（DCD）及符号间干扰（ISI），

抖动频谱

子速率抖动的隔离与分析（数据位速率为周期抖动的整数倍数）

Agilent 86100C高级波型分析

捕获长时间单值波形。 选件201可对脉冲数据串进行高达223位分析，

支持码型锁定触发及波形附和功能（Apend）。

均衡 - DCA-J可通过缺省或用户设定均衡算法，

获得经过均衡处理的长时间单值波形。

用户可以同时查看未经均衡处理（失真）的波形及经过均衡处理（均衡后）

的波形。

MATLAB分析界面功能。

高级TDR分析

86100C Infiniium DCA-J宽带示波器
