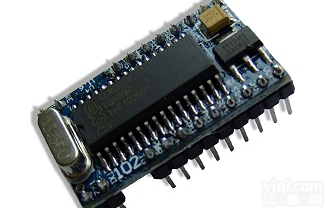

M102GX 非接触IC卡读写卡模块

主要特点：采用飞利浦高度集成读写卡芯片作为射频基站
符合ISO14443 TYPE A标准/Mifare标准
用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
天线分体
超小尺寸:32.5X17.5mm
可提供 C51函数库(例程)及windows操作系统下的例程函数库供二次开发
通讯协议：IIC/UART可选，适合于嵌入式系统开发
天线和模块分体，更适宜于客户的选择兼顾安装尺寸与读写距离
自带看门狗
基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板
广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴ZX储物箱的安全控制，各种防伪系统及生产过程控制
型号间主要区别：

型号	主要区别	支持卡型号
M102GV3	3.3V UART(9位数据格式) 或IIC接口	Mifare S50,S70,FM11RF08及其兼容卡
M102GV5	5V UART(9位数据格式) 或IIC接口	Mifare S50,S70,FM11RF08及其兼容卡
M102GPCV3	3.3V UART(8位数据格式)	Mifare S50,S70,FM11RF08,FM1208,FM1204, ,PSAM9600,PSAM38400及其兼容卡
M102GPCV5	5V UART(8位数据格式)	Mifare S50,S70,FM11RF08,FM1208,FM1204, ,PSAM9600,PSAM38400及其兼容卡
M102GWL-26	3.3V 韦根26接口	Mifare S50,S70,FM11RF08及其兼容卡
M102GW-26	5V 韦根26接口	Mifare S50,S70,FM11RF08及其兼容卡
M102GWL-34	3.3V 韦根34接口	Mifare S50,S70,FM11RF08及其兼容卡
M102GW-34	5V 韦根34接口	Mifare S50,S70,FM11RF08及其兼容卡

主要技术指标：
读写距离:20~130mm（与天线的尺寸有关，配套可选T182/T186/T101/T102/T103/T104/T105/T107/T120系列天线）
电源：DC3.3V或DC5V
读卡电流：3.3V/30 mA 或 5V/54 mA
工作温度：-10~+70℃
外形尺寸: 32.5X17.5mm （DIP26）
输出接口针间距:1.27mm or 2.54mm
