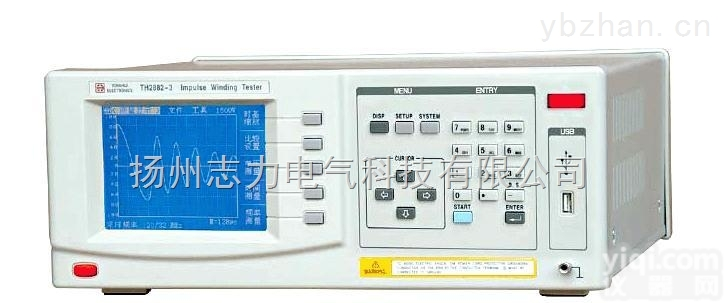

ZC2882脉冲式线圈测试仪
- 产地：上海宝山
- 供应商：上海旺徐电气有限公司
- 供应商报价：面议
- 标签：ZC2882脉冲式线圈测试仪,8000,上海旺徐电气有限公司
产品库
ZC2882脉冲式线圈测试仪
性能特点
ZC2882直接对比式脉冲式线圈测试仪
采用了先进的数字信号处理技术
低电感量测试、Z小可至10uH，低能量测试，线圈无损伤
Z大20MSPS采样率
320×240点阵图形LCD显示
ZC2882脉冲式线圈测试仪
简要介绍
线圈类产品（如变压器、电机等）由于绕线材料，磁性材料，骨架，加工工艺等因素的影响会产生线圈层向、匝间及引脚间绝缘性能的下降。采用高速取样技术研制的新一代线圈类产品绝缘性能的测试仪器，可为大多数线圈类产品提供测试解决方案。将具有规定峰值和波前时间的冲击电压交替施加于相同设计的被测件和标准件上，通过比较两个震荡波形的差异，从而判断线圈匝间绝缘的好坏。
技术指标
| 型号 | ZC2882 |
| 测量方法 | 双路比较法，同时输入标准件和被测件的波形进行比较 |
| 脉冲电压范围 | 300V-5000V |
| 脉冲电压精度 | ±5% |
| 脉冲电压步进 | 100V |
| 脉冲高压控制 | 开关电源由MCU控制 |
| 冲击次数 | 连续INT |
| 触发方式 | 手控Manual,脚踏开关Foot control. |
| 检测判断方式 | 目测法比较波形差别 |
| 电感量测试范围 | ≥20uH |
| Z大采样率 | 20MSPS |
| 显示器 | 320×240点LCD屏幕，240×200 点波形显示 |
| 外型尺寸 | 315mm×165mm×320mm |
| 重量 | 约6kg |
