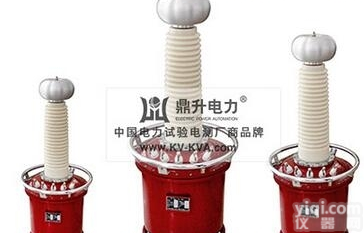

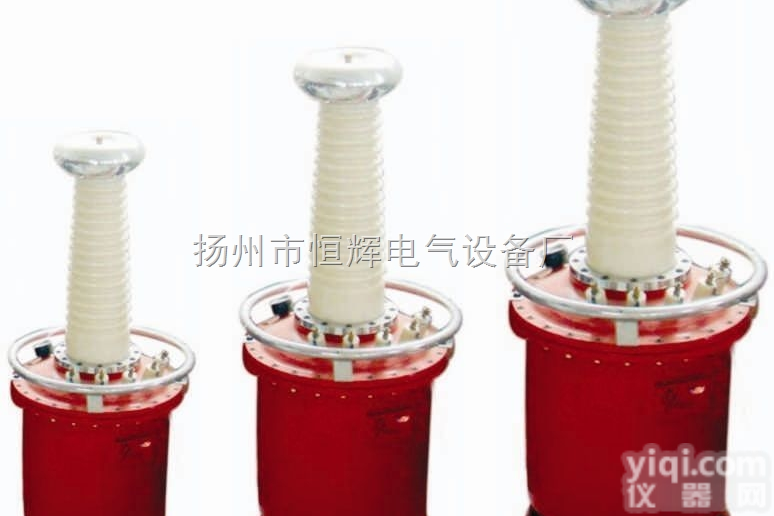

本系列轻型高压试验变压器用组绕在铁芯上，高压绕组在外。油浸式试验变压器这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构，整体外观显得美观大方。图2所示的充气式试验变压器的外壳采用圆柱罐式容器结构，能承受0.8Mpa压强

1-短路杆D            2-均压球                    3-变压器套管
4-变压器提手          5-油阀                      6、7—输入端子a、x
8、9—测量端子E、F   10—变压器外壳接地端        11—高压尾X
12—高压输出A        13—高压硅堆（交流变压器无）14、外壳
15、阀门及压力表（油浸式试验变压器无）
1.4油浸式试验变压器工作原理：
本系列轻型高压试验变压器为单相变压器，经充气试验变压器操作箱（台）内调压器（100KVA以上调压器外附）输出可调的0~200V或0~400V电压至试验变压器的初级绕组，根据电磁感应原理，在次级绕组可获得可调的高电压。单台交直流试验变压器工作接线原理见附图一；高压套管中装有高压硅堆，串接在高压回路中作半波整流。当短路杆将高压硅堆短接时，输出的高压为工频交流。拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的优越性，因为整个装置由几台单台试验变压器组成，单台试验变压器体积小、重量轻，便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用，又可分开成几套单台试验变压器单独使用。油浸式试验变压器附图二中，在级和第二级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压器I、II、III的输出电压分别是V1、V2、V3、。励磁绕组A1、C1给第二级试验变压器的初级绕组供电；第二级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。第二级试验变压器II和第三级试验变压器III的箱体对地分别在V1和V1+V2的高电位上，箱体对地是绝缘的，试验变压器I的箱体接地。所以级、油浸式试验变压器第二级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3，其额定容量则分别为3P、2P、1P。

RX油浸式试验变压器 充气式交直流试验变压器

1.5 使用方法：
1.5.1交流工频耐压试验
1.5.1-1交流工频耐压试验操作方法
（1）充气试验变压器按图3所示方法将试验变压器与操作箱（台）及试品和配件可靠连接，试验变压器的外壳及操作系统必须可靠接地，试验变压器的高压尾X端，测量绕组F端必须可靠接地。

（2）试验人员明确分工，清理现场（有条件的可拉上屏蔽网），并派专人监护及观察试品状态。
（3油浸式试验变压器检查调压器是否在零位，输入电源是否正常，试品应干净，并保证干燥。
（4）在做负载试验前，一般都应进行空升试验。即不接试品时升至试验电压，校对各种表计，调整球间隙。
（5）送上电源，缓慢升压，密切注意各种表计，当电压升至试验电压时，开始计时，到1min后，迅速降压，将调压降回零位后，切断电源，方可更换试品或结束试验。
（6）在升压或耐压过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：
①充气试验变压器电压表指针摆动很大；
②发现绝缘烧焦或冒烟；
③被试品内有不正常的声音。
1.5.1-2 工频耐压的成套配件
（1）在工频耐压试验中R1应根据变压器的额定容量来选择。如高压侧额定输出在100~300mA时，可取0.5 -1Ω/V（试验电压）。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，油浸式试验变压器管子的粗细应具有足够的热容量。（水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值）。
（2）球间隙的整定值一般取试验电压的110%—120%，球间隙保护电阻可按1Ω/V（试验电压）选取，当电压超过球间隙整定值时，球间隙放电，对试品起到保护作用。
（3）在工频压试验中，低压侧测量电压（仪表电压）并不是非常准确的，其原因是由于试验变压器存在漏抗，必然存在着压降或容升，使试品上电压低于或高于低压侧仪表上反映出来的电压。充气试验变压器为了准确测量被试品上所施加的电压，因此常在高压侧接入RCF阻容分压器来测量电压（如图3所示）。
1.5.2 直流耐压或泄漏试验
1.5.2-1 直流耐压或泄漏试验的操作
（1）拧出交直流试验变压器均压球上的短路杆，按图四所示方式将试验变压器与操作箱（台）可靠连接，变压器外壳与操作系统必须可靠接地，高压尾X与测量绕组的F端必须可靠接地

（2）试验人员明确分工，清理现场（有条件的可拉上屏蔽网），检查被试品是否停电，接地放电，油浸式试验变压器要严防将试验电压加到有人工作的部位上去。
（3）复查各连接线无误后，送上电源，缓慢升压，密切注意被试品、试验装置、微安表，一旦发现击穿，闪烁等异常现象应立即降压，切断电源，对试品充分放电，查明原因，详细记录。
（4）试验完毕后，充气试验变压器降压，切断电源。对被试品及试验装置本身充分放电，直到分压器读数为零后方可拆卸设备或更换试品。
1.5.2-2 泄漏试验的成套配件
（1）泄漏试验中限流电阻R1选择在额定输出电压时，输出短路电流不得超过高压硅堆的大整流电流。如高压硅堆的大整流电流为100mA时的60kV试验装置中，限流电阻按R1=60/0.1=600kΩ选择，限流电阻还应具有足够的容量和沿面放电距离。
（2）高压滤波电容C1一般选择在0.01~0.1μF之间，当试品电容量很大时，C1可省略不用。

1.6试验变压器的容量选择
油浸式试验变压器标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9

式中：Pn——标称试验变压器容量（KVA）
Vn——试验变压器的额定输出高压的有效值（KV）
K——安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。
Ct——被试品的电容量（PF）
ω——角频率，ω=2πf，f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子            几十微法
简单的分级套管                    100~1000pF
电压互感器                        200~500pF
电力变压器＜1000kVA              ~1000pF
＞1000kVA              1000~10000pF
高压电力电缆和油浸纸绝缘          250~300PF/m
气绝缘                          ~60pF/m
封闭变电站，SF6气体绝缘           100~10000pF
对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以下列出不同的Vn所选用的K值供参考
Vn=50~100KV                    K=4
Vn=150~300KV                   K=3
Vn＞300KV                      K=2

1.7 注意事项
（1）每次试验前后都应测量绝缘电阻，检查绝缘情况。
（2）本产品禁止在高于45℃的温度下长期存放、使用。
（3）本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
（4）充气试验变压器做容量较大试品试验时，升压一定要缓慢，防止试品的充电电流过大损坏设备，做直流试验一定要充分放电。
（5）本产品长期不用时应放置在通风、干燥、无阳光直射的地方。
（6）本产品运输途中不得重击、重压，不可倾斜、倒置。
（7）油浸式试验变压器运输后需要静置才能通电。
（8）使用本产品做高压试验必须由专业人员操作，除熟悉本手册外，还必须严格执行国家有关标准和操作规程。油浸式试验变压器可参照GB/T16972-1997《高压输变设备的绝缘配合，高压试验技术》《电气设备预防性试验
注：本系列产品生产时加串级抽头，可二台或三台串级成更高电压级，如两台50KV变压器串级输出电压可达100KV，三台50KV变压器串级可达150KV，但订货时需注明。并可根据用户需要在高压绕组中抽出5~15KV的中压抽头，供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。

二、操作及控制系统
2.1 概述
本系列产品是根据高压试验变压器的试验保护要求而设计制造的。分为手动箱式、台式及电动台式等结构形式。具有零位保护，过流过压保护，声光报警等功能，体积小、重量轻、外形美观、操作简便，是高压试验变压器配套的理想设备。
2.2 型号含义
2.3 产品结构
2.3.1 箱式结构
油浸式试验变压器箱式结构分为内框架和外箱体两大部分，内框架将所有电气材料和面板合为一体，外壳为防护式，便于维护。其面板见图5。

1、电流表（-PA）       2、充气试验变压器电压表（-PV）           3、时间继电器（-KT）
4、电流继电器（-KA）  5、过流倍率开关（-SA）     6、启动按钮（-1SB）
7、停止按钮（-2SB）    8、计时按钮（-1SB1）       9、调压器手轮
10、电源指示灯（-HL1） 11、零位指示灯（-HL2）     12、送电指示灯（-HL3）
13、报警指示灯（-HL5） 14、电源插座               15、接地接线柱
16、仪表接线柱        17、输出接线柱

2.3.2 台式结构
台式结构面板布置及内部结构见图6，其外形美观大方，底部有脚轮，便于移动。

图6

1—外壳                2—元件板          3—电器元件          4—接线柱

5—面板                6—调压器（手柄）  7—万向轮            8—电压表（-PV）

9—时间继电器（-KT）   10—电流表（-PA）     11—电源指示灯（-HL1）

12—零位指示灯（-HL2） 13—送电指示灯（-HL3） 14—过压指示灯（-HL4）

15—报警指示灯（-HL5） 16—电压继电器（-KV） 17—过压倍率选择开关（-SA2）

18—启动按钮（-1SB1）  19—计时按钮（-1SB1）  20—停止按钮（-2SB）

21—过流倍率选择开关（-SA1） 22—充气试验变压器电流继电器（-KA）

2.3.3 电动台式结构

图7所示为电动控制台面板图，本产品采用电动调压器，输出波形好，匀速升降电压。

1．电继电器（-KA）    2．低压电流表（-PA）    3．数显时间继电器（-KT2）
4．高压电压表（-PV）    5．电压继电器（-KV）    6．电源信号灯（-HL1）
7．零位信号灯（-HL3）    8．合闸信号灯（-HL2）   9．升压信号灯（-HL5）
10．降压信号灯（-HL4）   11．计时信号灯（-HL7）  12．过压信号灯（-HL6）
13．报警信号灯（-HL8）   14．合闸按钮（-1SB1）   15．断电按钮（-2SB1）
16．点动升压按钮（-1SB3）17．点动降压按钮（-1SB2）18．电动升压按钮（-1SB4）
19．电动降压按钮（-1SB6）20．电动停止按钮（-2SB4）21．计时按钮（-1SB5）

2.4 工作原理：
本系列产品由控制和测量两部分组成。主接触器控制调压器输入的通电和断电，主接触器的分合由合闸停止按钮、零位限位开关、过流过压继电器等回路控制。由调压器提供可调节的输出电压，供给配套产品（如试验变压器），以获取所需的测试电压。油浸式试验变压器其原理分别见附图四、附图五、附图六、附图七。
2.5 成套试验的接线（以操作箱为例）
（1）该产品与试验变压器配套使用接线图请参阅图3和图4。
（2）该产品与绝缘油强度试验器配套使用接线图如图8。
（3）该产品与三倍频电源发生器配套使用接线图充气试验变压器如图9。

2.6.2-1 电动操作

（1）按后面板上指示接上电源线（A、B为火线，N为零线），充气试验变压器调整好电流继电器、电压继电器、时间继电器的动作值，按工作接线图连接好各外部连接线，打开控制台后门检查时间继电器（-KT1）是否整定在0.8-1秒之间。

（2）合上电源后，电源指示灯（-HL1）亮，此时若调压器在零位（下限位）零位指示灯（-HL3）亮，若不在下限位，接触器（-KM1）自动吸合，电机转动使调压器降至零位，接触器（-KM1）自动释放，零位指示灯（-HL3）亮，此时可以送电操作。
（3）按下合闸按钮（-1SB1），主接触器（-KM）吸合，此时扬声器发出警报声，报警闪光灯闪烁，高压送电信号灯（-HL2）亮，调压器受电，此时可根据需要选择电动升降压、点动升降压或手动方式。
（4）点动升压的操作：按住点动升压按钮（-1SB3），接触器（-KM2）吸合，电机顺时针带动调压器慢慢上升，升压指示灯（-HL5）亮。松开点动升压按钮，即可停止。
（5）电动升压的操作：按下电动升压按钮（-1SB4），接触器（-KM2）吸合并自锁，电机顺时针带动调压器碳刷上升，密切关注电压表，当升压接近所需电压值时，按下电动停止按钮（-2SB4），使升压停止，再选择点动升压方式升至所需电压，按下计时按钮（-1SB5），计时指示灯（-HL2）亮，时间继电器（-KT2）待令工作。耐压达到时间继电器（-KT2）所整定值后，时间继电器（-KT2）吸合，此时降压指示灯（-HL4）亮，并且声光报警。调压器自动降至零位后，零位指示灯（-HL3）亮，此时才能切断时间继电器电源，即断开计时按钮（-1SB5），计时指示灯（HL7）灭，并按下断电按钮（-2SB1），使调压器停止供电，合闸指示灯（-HL2）灭，再切断总电源的开关，试验完毕。

（6）在升压过程中，如因工作人员疏忽，操作造成过压或超程（即上限位）时，扬声器会发出警报声，同时（-KM1）吸合，电机逆时针转动，过压指示灯（-HL6）及降压指示灯（-HL4）亮，待降至零位后，（-KM1）释放，降压自动停止。
（7）在试验过程中，如发生过流情况，电流继电器（-KA）动作，主接触器（-KM）断开，使调压器断电，同时发出声光报警，送电指示灯（-HL2）灭，降压指示灯（-HL4）亮，调压器自动回零，此时应检查试品情况。
（8）点动降压、电动降压与点动升压、电动升压操作相同，不再赘述。
2.6.2 -2 手动操作
手动升压操作时，将手轮向外拉，使之与电机脱离，在零位时按下合闸按钮（-1SB1），顺时针转动手轮为升压，逆时针转动手轮为降压。
2.7 仪表及继电器的设定

2.7.1 电压表及电压继电器
本产品使用的电压表在100V时达到满刻度（特殊定制除外），因为试验变压器的测量线圈也是100V，当试验变压器达到额定电压时，通过测量线圈（仪表端子）加在电压表两端的电压为100V，油浸式试验变压器电压表达到满刻度；本产品使用的电压继电器大动作值为200V，线圈并在电压表两端，通过拔动电压继电器指针及切换电压倍率开关调节动作值大小，其动作值=试验变压器额定电压××电压倍率开关指示倍率。若产品面板上无电压倍率转换开关，倍率为1。

2.7.2 电流表及电流继电器
本产品使用的电流表在≤20A时为直通表，＞20A时则通过电流互感器及相应倍率的电流表测量（特殊规格除外）。在使用直通表测量时，电流继电器动作值=继电器指针指示值×电流倍率开关指示倍率；使用电流互感器及相应倍率的电流表测量时，电流继电器动作值=继电器指针指示值×互感器倍率×电流倍率开关指示倍率。若面板上无电流倍率开关，倍率为2。

2.8 注意事项
（1）本系列产品严禁超负载运行。
（2）使用前须先用500V兆欧表检测绝缘电阻，其值不低于2MΩ，在连接试验变压器前应空机通电完成操作过程，检查调压器输出是否正常。
（3）使用前应检查电气元件及各触点是否松动，接触是否良好。
（4）工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。
（5）必须由专业人员操作，并严格遵守操作程序。
