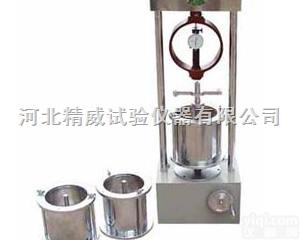

CBR承载比试验仪CBR试验仪（cbr-1型）


主要用途: cbr-1型承载比试验仪适用于各种土和混合料（粒径小于40mm的土）在规定的试筒模内压实后进行承载比试验，以确定所设计的路面、路面基层，底基层，路基材料层的承载能力，是土工试验必配仪器之一。仪器由主机、量力环及贯入杆、加栽板、百分表、膨胀量测定装置等组成。仪器具有体积小，出力大，操作方便等特点。

主要技术参数：
Z大载荷:30kn, 50kn(可选)；
载荷速度:1.0mm/min；
贯入杆:ф50mm×100mm；
工作台:ф50mm；
工作台行程:50mm；
试件模:ф152mm×170mm；
仪器尺寸:310×310×930mm；
仪器重量:100kg；

CBR承载比试验仪操作规程
1、        检查仪器并接通电源，试运转正常后，再进行相关试验。
2、        使用过程中如发现异常应停机检查，不得强行使用。
3、        将泡水试验终了的试件放到试验仪升降盘上，调整贯入杆与测力环对中，在贯入杆周围放置预定数量的荷载板。
4、        先在贯入杆上用手轮施加45N荷载，然后将测力环测形变的百分表调整到零点。
5、        加荷压力手轮，记录测力百分表某些读数（20、40…）时的贯入量，并注意贯入量为2.5mm时，能有8个以上的读数，总贯入量应超过7mm。
6、        计算、绘制压力——贯入量曲线，计算贯入量为2.5、50mm时的承载比。
7、        每次试验后，应立即将仪器擦洗干净并切断电源
