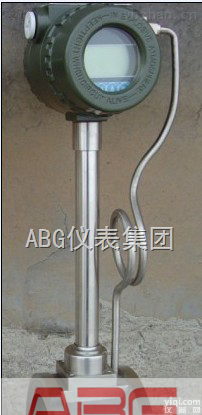

管道烟气流量计厂家
- 供应商：淮安地森仪表有限公司
- 供应商报价：面议
- 标签：管道烟气流量计厂家,-1,淮安地森仪表有限公司
产品库
| 品牌 | 自营品牌 | 价格区间 | 面议 |
|---|---|---|---|
| 产品种类 | 容积 | 介质分类 | 气体 |
| 产地类别 | 国产 |
管道烟气流量计厂家应用
流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。
管道烟气流量计厂家特点
1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图1所示，旋涡列在旋涡发生体下游非对称地排列。
参数
◆测量介质： 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65
产品选型
型号DS1801WJ | 口径 | 流量范围m3/h | |||||||||
液体 | 气体 | 饱和蒸汽 | |||||||||
-25 | DN25 | 1~10 | 25~60 | 10~85 | |||||||
-32 | DN32 | 1.5~18 | 15~150 | 14~140 | |||||||
-40 | DN40 | 2.2~27 | 22.6~150 | 22~220 | |||||||
-50 | DN50 | 4~55 | 35~350 | 35~350 | |||||||
-65 | DN65 | 14~200 | 60~600 | 60~600 | |||||||
-80 | DN80 | 9~135 | 90~900 | 86~860 | |||||||
-100 | DN100 | 14~200 | 140~1400 | 135~1350 | |||||||
-125 | DN125 | 12~360 | 220~2200 | 210~2100 | |||||||
-150 | DN150 | 30~450 | 350~3500 | 300~3000 | |||||||
-200 | DN200 | 56~800 | 550~5500 | 550~5500 | |||||||
-250 | DN250 | 45~1500 | 900~9000 | 850~8500 | |||||||
-300 | DN300 | 65~2000 | 1360~13600 | 1250~12500 | |||||||
代号 | 功能1 | ||||||||||
N | 无温压补偿 | ||||||||||
Y | 有温压补偿 | ||||||||||
代号 | 输出型号 | ||||||||||
F1 | 4-20mA输出（二线制） | ||||||||||
F2 | 4-20mA输出（三线制） | ||||||||||
F3 | RS485通讯接口 | ||||||||||
代号 | 被测介质 | ||||||||||
J1 | 液体 | ||||||||||
J2 | 气体 | ||||||||||
J3 | 蒸汽 | ||||||||||
代号 | 连接方式 | ||||||||||
L1 | 法兰卡装式 | ||||||||||
L2 | 法兰连接式 | ||||||||||
代号 | 功能2 | ||||||||||
E1 | 1.0级（适用于液体） | ||||||||||
E2 | 1.5级 | ||||||||||
T1 | 常温 | ||||||||||
T2 | 高温 | ||||||||||
T3 | 蒸汽 | ||||||||||
P1 | 1.6MPa | ||||||||||
P2 | 2.5MPa | ||||||||||
P3 | 4.0MPa | ||||||||||
D1 | 内部3.6V供电（不带输出） | ||||||||||
D2 | DC24V供电 | ||||||||||
B1 | 不锈钢（法兰材质） | ||||||||||
B2 | 碳钢（法兰材质） | ||||||||||
流量计安装步骤：
1．在需要安装流量计的管道正上方（水平管道有此要求），割开 一个略小于ф100的孔，去掉毛刺；
2．将配套的一端带有法兰的短管放在孔的上面，保持短管与管 道垂直，焊接牢固；
3．放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；
4．保证流量计前有大于15D和后有5D的直管段（D为管道内径）。
流量计安装现场
