防腐蚀流量计 防腐蚀流量计
- 品牌：天罡
- 产地：江苏金湖
- 供应商：江苏天罡仪表有限公司
- 供应商报价：面议
- 标签：防腐蚀流量计 防腐蚀流量计,2000,江苏天罡仪表有限公司
产品库
防腐蚀流量计-厂家直销-江苏天罡仪表有限公司
： 手机: 邵
仪表以GX和谐、诚实守信、自思进取、锐意创新为遵旨；本着顾客至上、以人为本、精益致远、优质服务为原则，认认真真做事，踏踏实实做人，真诚面对每一位用户，尽心尽力满足每一位用户需求！
防腐蚀流量计详细说明
防腐蚀流量计是采用国内外Z新先进技术研制、开发的全智能型防腐蚀流量计，与其他厂家生产的传统模拟的或非智能的防腐蚀流量计计有非常大的区别，尤其在测量精度可靠性、稳定性、使用功能和使用寿命等方面。我们认为防腐蚀流量计是高精度，高可靠性和长使用寿命的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究是用于测量连续或间断流经封闭管道中导电液体和液固两相流的体积流量。
防腐蚀流量计由于它的测量精度不受被测介质的温度、密度、粘度以及电导率（允许Z低限以上）变化的影响，选择合适的衬里和电极材料，就可以测量各种腐蚀性（如酸、碱，盐）以及磨擦系数的矿浆等介质流量。因此，被广泛地用于石油、化工、水利、治金、煤矿、供水、环保、食品卫生等领域。
防腐蚀流量计应用领域
污水专用流量计可广泛用于市政给供水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电液体的体积流量的测量，特别适合于渠道、小型河道的流量测量以及环保处理方面的污水计量。
防腐蚀流量计结构原理
污水专用流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势此感应电势由两个检测电极检出，数值大小与流量成比例，其值为： 式中：E=KBVD
E-感应电势；K-与磁场分布及轴向长度有关的系数。B-磁感应强度；V-导电液体平均流速；D-电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波及一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS-485等通讯接口。
|
防腐蚀流量计特点
1.污水专用流量计结构简单、牢固可靠、使用寿命长（且适用于测量海水）
2.测量管内无活动部件和阻力部件，无压损，不会产生阻塞
3.测量可靠，抗干扰能力强
4.污水专用流量计体积小、重量轻、安装方便、维护量小
5.测量范围宽，测量不受流体温度、密度、压力、粘度、电导率等变化的影响
6.可在老管道上开孔改造安装，施工安装简单，工程量小
7.较一般电磁流量计的成本和安装费用低，特别适合大中口径管道流量的测量
8.采用先进加工工艺，固态封装、寿命长、使仪表具有良好的测量精度和稳定性
9.使用于环保设施中污水的计量
使用方便易拆卸 流量传感器采用可拆卸式或插入式结构，能方便检修和示值误差周期检定。
抗震动抗干扰 由于采用先进的磁电数字检测技术，流量计的抗震动和抗干扰能力特别强，比普通涡街流量计提高了五至八倍。
微功耗 流量计的电路功耗仅为0.24mW，并采用了四节5号普通碱性干电池作为电源，能连续使用两年以上时间。
耐高温高压 流量计上与介质直接接触的零部件均采用了耐高温材料，使得所测量的介质温度可高达120℃（高温型），并已形成系列化产品，公称口径DN20-300mm，公称压力PN1-42Mpa。
多功能 流量计能显示总流量、瞬时流量、日流量或班流量、日期以及贮存2600个历史日（班）流量数据以备查阅。另外，还可输出脉冲信号或模拟信号、具备增设RS-485通讯接口。
性能稳定精度高 运用先进的测量原理和高可靠性的电路设计，以及采取了八段非线性流量误差修正处理，使得仪表更具性能稳定、测量精度高、使用寿命长。
防腐蚀流量计技术指标
1公称压力：普通型 DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；
DN（200～1000）—1.0MPa；DN(1100～2000) —0.6MPa。
高压型 DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32 MPa；
DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10 MPa，16 MPa；
DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；
DN（700～1000）—1.6 MPa，2.5 MPa；
DN（1100～2000）—1.0 MPa，1.6MPa。
2．准确度等级：0.2、0.5（示值误差）
3．流速范围： （0.1～15）m/s
4．流体电导率：≥5uS/cm
5．防护等级： IP65（防喷水型）、IP68（潜水型）
6．流体温度： （-30～+180）℃
7．工作环境： （-25～+55）℃，5%～95%RH
8．连接方式： 法兰连接（GB9119—1988）或ANSI标准
9．输出信号： （0～1）kHz、（4～20）mA或（0～10）mA
10．供电电源： 220VAC、50Hz或24VDC。

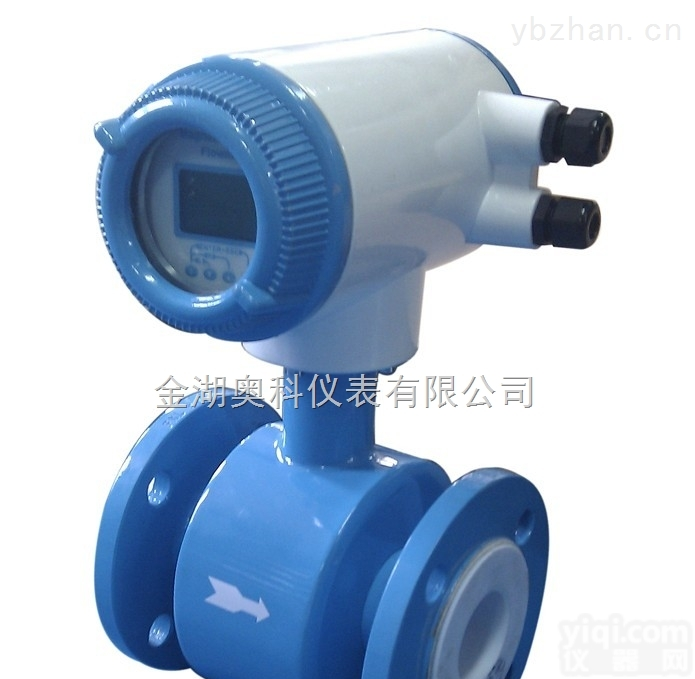

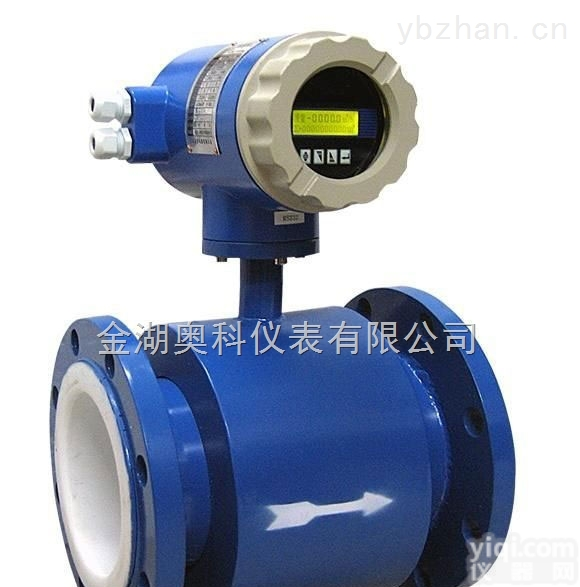

防腐蚀流量计参数外观图
| 防腐蚀流量计技术参数 | |||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||
防腐蚀流量计内衬材料选用：
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料：
一、天然橡胶（软橡胶）
1、较好的弹性，耐磨性和扯断力
2、耐一般的弱酸、弱碱的腐蚀
3、 测水、污水
二、耐酸橡胶（硬橡胶）
可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀
测一般的酸、碱、盐溶液
三、氯丁橡胶（Neoprene）
1、极好的弹性，高度的扯断力，耐磨性能好
2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐
<80℃；
测水、污水、泥浆和矿浆
四、聚胺脂橡胶（Polyurethane）
1、极好的耐磨性能
2、耐酸、碱性能差
<40℃
测中性强磨损的煤浆、泥浆和矿浆
五、聚四氟乙烯（PTFE）
1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂
2、耐磨性能好，粘接性能差
-80～+180℃；
测浓度、浓碱强腐蚀性溶液及卫生类介质
| ||||||||||||
 | ||||||||||||
| ||||||||||||
防腐蚀流量计仪表选型
◆量程范围确认
一般污水专用流量计被测介质流速以2～4m/s为宜，在特殊情况下，Z低流速应不小于0.2m/s，Z高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
污水专用流量计的量程Q应大于预计的Z大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
防腐蚀流量计流量范围表
防腐蚀流量计选型代码：
型号 | 说明 | |||||||||
| WKDC1501 | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通径 | 10-2200mm | |||||||||
组合 | S | 一体型 | ||||||||
电极材料 | M | 不锈钢 | ||||||||
T | Ti（钛） | |||||||||
D | Ta（钽） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt铂 | |||||||||
N | Ni镍 | |||||||||
输出方式 | 0 | 无输出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
衬里材料 | X | 橡胶 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡胶 | |||||||||
就地显示 | 0 | 无就地显示 | ||||||||
就地显示 | ||||||||||
通讯方式 | 0 | 无通讯 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 无接地环 | ||||||||
1 | 有接地环 | |||||||||
2 | 有接地电极 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
防腐蚀流量计安装要求：
1)、安装位置很重要：
*， 应尽量远离具有强电磁场的设备，如电焊计，强电电缆，大型电机、大型变压器、大型变频器等。如果不慎安装靠近在这些设备时，会造成防腐蚀流量计测量不准，波动过大，甚至还会导致虚假信号的输出。
第二， 第二，安装场所不应有强烈震动，管道固定牢靠，环境温度变化不大（防止固液两相变化）。因为固液两项会造成流量计的不稳定。
2)、安装位置的选择：
1）安装位置必须保证管道时刻满管。
2）应远离泵.阀门等阻力过大的地方。
3)、直管段长度：传感器安装在管道上应保证直管段前10D后5D
4)、流量控制阀门和调节阀门：流量控制阀门应安装在传感器上游侧的被测管道内，流量调节阀门应安装在传感器下游侧。流量时，通常流量控制阀门应处于全开状
