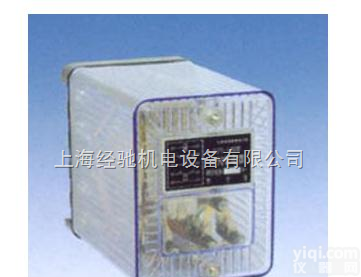

DZS-115中间继电器 DZS-115中间继电器

DZS115中间继电器

DZS-100型系列中间继电器
1.应用范围
	该继电器作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。DZS-115、DZS-117为延时动作继电器；DZS-127、DZS-136型为延时电压动作和电流保持继电器；DZS-145型为延时返回继电器。 DZS-115、DZS-117只有一个电压下作绕组；DZS-127、DZS-136型只有一个电压千作绕组和两个电流保护绕组。
2.主要技术数据
	型号 延时方式 触点型式 额定电压 额定保持电流 功率消耗 备注 DZS-115 延时动作 二付动合 二付动断 DC   不大于3.5W 电压动作 DZS-117 延时动作 四付动合 200V 1A、2A 4A、6A 电压不大于5.5W 电流不大于2.5W 电压动作 电流保持 DZS-127 延时动作 四付动合 110V DZS-136 延时动作 三付动合 48V DZS-145 延时返回 二付动合 二付动断 24V   不大于6.5W 电压动作 一个组尼绕组 ● 动作值：动作电压不大于30-70％额定值；保持电流不大于80％额定电流。 ● 动作时间：不小于0.06s(DZS-145型除外)。 ● 返回时间：DZS-145在额定电压下，通电时间不小于0.5s,然后切断电源，继电器的返回时间不小于0.8s；其它型继电器切断电源后立即返回 ● 触点容量：在电压不超过250V，电流不超过，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为。 ● 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
3.内部接线图
4.外形及开孔尺寸
