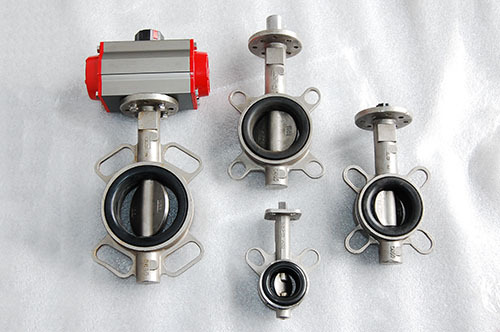

单作用常闭对夹式进水气动不锈钢蝶阀

阀体

公称通径：DN40-DN1000

阀体材质：304、316

连接方式：对夹式、凸耳对夹式

压力等级：PN1.0MPa、PN1.6MPa

结构形式：中线结构

阀内组件

阀座密封：EPDM：-30℃～120℃

                  NBR ：-30℃～80℃

                   PTFE：-30℃～140℃

                   VITON：-30℃～150℃

阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316

                   316L、1.4529、2507

阀杆材质：不锈钢410、304

适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

设计制造标准

设计制造：GB/T12238-2008

连接标准：JB/T 79.1-1994

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

气动执行器

双作用：        通气开、通气关，气源故障保持当前位置

单作用气开式：  通气开、断气关，气源故障关闭

单作用气关式：  通气关、断气开，气源故障打开

可选附件：      换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆

尺寸图

工作原理
