STM32 中海达长测程免棱镜系列全站仪
- 型号：STM32
- 供应商：深圳市鹏锦科技有限公司
- 供应商报价：面议
- 标签：中海达长测程免棱镜系列全站仪,666,深圳市鹏锦科技有限公司
产品库

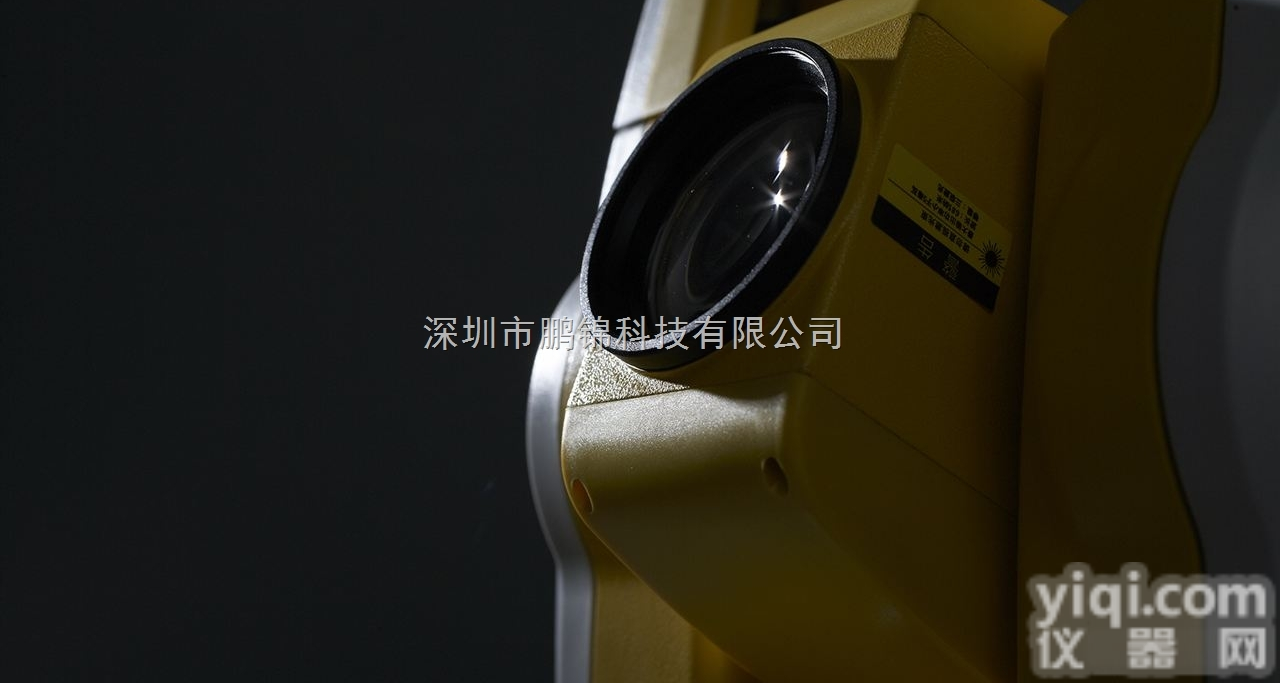

中海达长测程免棱镜系列全站仪
性能与特点
1.行业*采用STM32主板架构；
2. 长测程免棱镜800M；
3. 光电一体式双轴补偿器；
4. 一体化的温度气压传感装置；
5. 远距离无线蓝牙通讯；
6. 蓝色背光按键美观大方，作业时清晰可见；
7. 标配RS232、U盘、MiniUSB通讯接口进行数据的上传下载；
8. 大容量高能锂电池，超长工作时间；
应用案例
矿物普查、勘探和采掘；
修建铁路、公路、桥梁；
农田水利、城市规划与建设；
战场准备、港湾、要塞、机场、基地以及军事工程建设；
造船及航空工业等方面进行精密定位与安装；
建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等；
三角控制测量、地形测量、地籍和房产测量；
技术参数
型号 | ZTS-121L6/ZTS-121L8/ZTS-121L10 |
角度测量(Hz、V) | |
测角原理 | 编码 |
Z小读数 | 1″/5″/10″(可选) |
测角标准 | 2″ |
望远镜 | |
放大倍数 | 30X |
视场角 | 1°30′ |
Z短视距 | 1.5m |
成像 | 正像 |
补偿器 | |
系统 | 光电一体式双轴补偿器 |
补偿范围 | ±3′ |
设置精度 | 1″ |
距离测量(IR) | |
测程 单棱镜 大气一般/好 | 4000m/5000m |
使用反射片 | 1000m |
测距精度(精测/粗测/跟踪) | 2mm+2ppm |
测量时间(重复/跟踪) | 0.8秒/0.3秒 |
无棱镜测距(RL) | |
测程(使用反射率为90%的柯达白卡) | 600/800/1000m |
测距精度 | 3mm+2ppm |
测量时间 | 约1.5秒 |
通讯 | |
内存数据容量 | 20000数据点(SD卡、U盘根据实际容量) |
通讯端口 | 标配RS232串口、SD卡口、Mini-USB口和USB口，蓝牙可选配 |
数据格式 | ASCII |
操作 | |
操作系统 | 实时操作系统 |
显示屏 | 192x96像素高亮LED显示屏,亮度3级可调 |
键盘 | 双面数字蓝色背光硅胶键盘 |
激光对点器 | |
类型 | 激光对点,4级亮度调节(光学对点器可选配) |
精度 | 1mm(仪器高1.5m) |
环境条件 | |
气象参数修正 | 温度气压传感器自动改正 |
工作温度范围 | -20℃—+50℃ |
存储温度范围 | -40℃—+70℃ |
防尘防水 | IP55 |
电源供应 | |
电池类型 | 高能锂电 |
电压/容量 | 7.4V 3000mAh |
工作时间 使用ZBA-400 | 16小时(新电池25℃时30秒测量一次) 24小时连续测角模式 |
测量次数 | 约12000次 |
