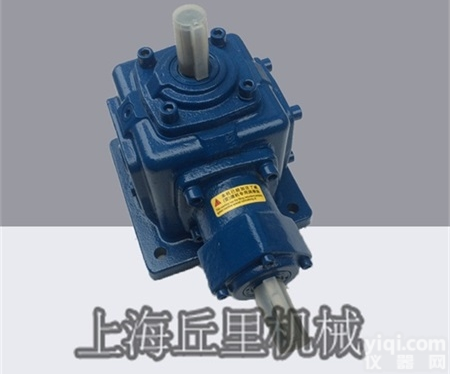

T20转向器T20减速箱T20换向器T20换向箱
T系列一级螺旋锥齿轮传动箱，标准化，多品种，速比1∶1、1.5∶1、2.5∶1、3∶1、4∶1、5∶1全部为实际传动比。平均效率98%。有单轴、双横轴、单纵轴、双纵轴可选。广泛应用于冶金、矿山、石化、烟草、陶瓷、橡塑、粮油食品、啤酒饮料、交通运输及国内新兴的物流设备、立体车库 、环保等行业. 螺旋锥齿轮可以正反运转，低速或高速传动平稳，而且噪声低，振动小，承受力大。T系列转向器
T20转向器T20减速箱T20换向器T20换向箱
螺旋锥齿轮换向器产品特点:
1、机壳：采用高钢性FC-25铸铁铸造；
2、齿轮：采用优质高纯净度合金钢50CrMnT调质加工，经渗碳淬火处理及研磨而成；
3、主轴：采用优质高纯净合金钢40Cr调质加工，具备高悬重负荷能力。
4、轴承：配备具重负荷能力的滚锥轴承；
5、油封：采用进口双唇油封，具有极高的防尘防漏油能力。
产品润滑：
T螺旋锥齿轮换向器适当的润滑油使用，可以发挥转向机的效率，并提高其运转的寿命。
1、初期使用二周或100-200小时，为初磨耗期，这之间可能有少许金属磨耗粉粒，请务必清洁内部，并换新润滑油；
2、长期使用时，每半年－一年或1000-2000小时更换一次润滑油。
T螺旋锥齿轮换向器技术参数：
可配单横轴、双横轴、单纵轴、双纵轴
速 比：1:1 、1.5:1、2:1、2.5:1、3:1、4:1、5:1
具有'高强度,低噪声,模块化,传递扭矩大,启动平稳'等特点,从而被广泛应用于啤酒饮料,环保工程,纺织,石化,轻工,港口,造纸,食品,物资仓储,起重运输,风力发电,等行业的传动领域。
T系列一级螺旋伞齿轮向箱，标准化。品种多，减速比1:1、1.5:1、2:1、2.5:1、3:1全为实际传动比，具有单横轴、双横轴，单纵轴，双纵轴选择。 2、可正反运转，低速或高速传动平稳，且噪声低，振动小承受力大。
我们的经营理念是视产品应用与周到服务于一体。先进的技术和创新的管理、强大的生产基地使我们与用户奠定了良好的合作基石。无论现在还是未来，我们将一如既往的为广大用户创造价值，实现卓有成效、牢固长久的共同繁荣！
T系列转向箱，转向器，换向器，减速器，具体型号有：T2减速器，T4减速机，T4减速器，T6减速机，T6减速器，T7减速机，T7减速器，T8减速机，T8减速器，T10减速机，T10减速器，
T12减速机，T12减速器，T16减速机，T16减速器， T20减速机，T20减速器，T25减速机，T25减速器 ,ARA1减速机，ARA2转向器，ARA4减速机，ARA6转向器，ARA6减速机
T16转向器T16减速箱T16换向器T16换向箱
〖产地〗：上海，苏州
〖包装〗：木箱包装
〖重量〗：2KG以上
〖材料〗：高强度铸钢
〖物流〗：全国各地配送，供方承担运费
〖安装〗：万能安装
SEW模块组合系统允许减速器与下列部件组合：
与恒场同步电动机组合成伺服减速电机；
与危险环境工作型交流鼠笼电动机组合；
与直流电动机组合；
与VARIBLOC和VARIMOT变安装方式有：
1-LR 1-UD 1-U 1-D U-LR U-R U-L D-LR D-R D-L 1-1-LR 1-1-R 1-1-L 1-1-UD 1-1-U 1-1-D U-D-LR U-D-R U-D-L 1-R 1-L
T系列重量表：
型号 | T2 | T4 | T6 | T7 | T8 | T10 | T12 | T16 | T20 | T25 |
m(kg) | 2 | 10 | 21 | 32 | 49 | 78 | 124 | 188 | 297 | 488 |
T系列Fr(N)表：
iN | n1 (r/min) | T2 | T4 | T6 | T7 | T8 | T10 | T12 | T16 | T20 | T25 | ||||||||||
横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | 横轴 | 纵轴 | ||
1:1 | 1450 | 265 | 216 | 833 | 951 | 1911 | 2450 | 2450 | 3136 | 3234 | 3381 | 4165 | 4508 | 5096 | 5586 | 10633 | 10976 | ||||
1150 | 323 | 235 | 882 | 1029 | 2058 | 2597 | 2744 | 3234 | 3479 | 3626 | 4459 | 4851 | 5488 | 6076 | 11368 | 11760 | 15386 | 15608 | |||
870 | 402 | 255 | 960 | 1127 | 2205 | 2842 | 2989 | 3381 | 3773 | 3969 | 4851 | 5292 | 5880 | 6566 | 12446 | 12740 | 16660 | 17150 | 24794 | 25480 | |
580 | 549 | 314 | 1078 | 1323 | 2499 | 3185 | 3381 | 3822 | 4263 | 4459 | 5488 | 5880 | 6713 | 7301 | 14014 | 14504 | 18816 | 19404 | 28028 | 28910 | |
400 | 637 | 353 | 1372 | 1715 | 3185 | 3528 | 4018 | 4900 | 4851 | 5978 | 6272 | 7056 | 7742 | 8134 | 15680 | 16170 | 21070 | 21756 | 31360 | 32340 | |
300 | 696 | 392 | 1519 | 1960 | 3430 | 3528 | 4410 | 5537 | 5243 | 6958 | 6713 | 7987 | 8232 | 9065 | 17150 | 17640 | 23422 | 24108 | 34300 | 35280 | |
200 | 784 | 441 | 1911 | 1960 | 3430 | 3528 | 5096 | 6272 | 7889 | 8820 | 8575 | 9604 | 9261 | 10290 | 19600 | 19894 | 25970 | 26754 | 38612 | 39788 | |
100 | 980 | 588 | 1911 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11368 | 12593 | 22540 | 22540 | 28420 | 32928 | 39200 | 49000 | |
10 | 980 | 588 | 1911 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 22540 | 22540 | 28420 | 33320 | 39200 | 49000 | |
1.5:1 2:1 2.5:1 3:1 | 1450 | 1078 | 1960 | 2548 | 2842 | 3430 | 5390 | 4361 | 7987 | 5194 | 9212 | 5978 | 10486 | 5978 | 12152 | 7693 | 14602 | ||||
1150 | 1078 | 1960 | 3038 | 3087 | 4067 | 5978 | 5096 | 8820 | 6174 | 10486 | 7252 | 12152 | 6419 | 13083 | 8771 | 17934 | 12985 | 24647 | |||
870 | 1078 | 1960 | 3430 | 3332 | 4753 | 6076 | 6076 | 8820 | 7448 | 11760 | 8869 | 14504 | 6958 | 14210 | 9506 | 19453 | 13573 | 29400 | |||
580 | 1078 | 1960 | 3430 | 3528 | 5096 | 6174 | 7644 | 8820 | 9555 | 11760 | 11466 | 14504 | 7840 | 16072 | 10780 | 22001 | 15680 | 33222 | |||
400 | 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 8820 | 17934 | 12005 | 24598 | 17542 | 37142 | |||
300 | 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 9604 | 19600 | 13132 | 27342 | 19159 | 40474 | |||
200 | 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 10829 | 22148 | 14798 | 30282 | 21658 | 45766 | |||
100 | 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 13328 | 22540 | 18228 | 33320 | 26656 | 49000 | |||
10 | 1078 | 1960 | 3430 | 3528 | 5096 | 6272 | 8428 | 8820 | 9996 | 11760 | 11858 | 14504 | 22540 | 22540 | 28420 | 33320 | 39200 | 49000 | |||
备注：各规格更低的输出转速按以上Z大的Fr值。
轴配置及轴旋转方向的关系、安装方位及尺寸图：
T20-T25
T系列螺旋锥齿轮传动箱轴配置及轴旋转方向的关系、安装方位及尺寸表
T2 | T4 | T6 | T7 | T8 | T10 | T12 | T16 | T20 | T25 | |
A1 a a0 b b0 C D d(h7) E e1(H8)×深 f h L L1 L2 L4 LAB n r S t | 48 100 84 100 84 10 58 15 33 94×3 5 52 124 82 52 114 / 4 5 9 17 | 53.5 155 125 155 125 17 76 19 38 155×5 2 76 180 117.5 76 156 360 4 6 10.5 21.5 | 81 190 152 190 152 17 115 25 50 190×5 17 90 222 146 87 214 444 4 8 14 28 | 88 210 174 210 174 20 125 32 62 220×5 13 100 265 178 99 226 530 4 10 14 35 | 110.5 235 195 235 195 23 159 40 75 250×5 18 115 308 210.5 114.5 266 616 4 12 14 43 | 120 285 240 285 240 25 155 45 90 305×5 10 140 360 240 133 300 720 4 14 16 48.5 | 130 340 290 340 290 32 168 50 100 370×5 0 175 415 270 160 350 830 4 14 21 53.5 | 150 390 330 390 330 40 193 60 105 420×7 10 200 455 290 186 420 / 4 18 25 64 | 195 490 430 410 110 32 220 72 105 360×10 10 245 545 330 217 510 / 8 20 21 76.5 | 235 580 520 480 130 35 270 85 130 430×10 10 290 660 400 255 600 / 8 22 24 90 |
注意：当速比是4：1和5：1时，纵轴尺寸不变，横轴尺寸更改如下：
T6 | T7 | T8 | T10 | T12 | T16 | T20 | T25 | ||
4：1 | d(h7) | 19 | 22 | 28 | 32 | 36 | 50 | 55 | 70 |
E | 38 | 50 | 62 | 62 | 75 | 100 | 105 | 105 | |
L | 210 | 265 | 310 | 362 | 415 | 465 | 560 | 660 | |
L1 | 134 | 178 | 212.5 | 242 | 270 | 300 | 345 | 400 | |
LAB | 420 | 530 | 620 | 724 | 830 | / | / | / | |
r | 6 | 6 | 8 | 10 | 10 | 14 | 16 | 20 | |
t | 21.5 | 24.5 | 31 | 35 | 39 | 53.5 | 59 | 74.5 | |
5：1 | d(h7) | 19 | 22 | 28 | 32 | 36 | 42 | 50 | 60 |
E | 38 | 50 | 62 | 62 | 75 | 90 | 100 | 105 | |
L | 210 | 265 | 310 | 362 | 415 | 465 | 555 | 670 | |
L1 | 134 | 178 | 212.5 | 242 | 270 | 300 | 340 | 410 | |
LAB | 420 | 530 | 620 | 724 | 830 | / | / | / | |
r | 6 | 6 | 8 | 10 | 10 | 12 | 14 | 18 | |
t | 21.5 | 24.5 | 31 | 35 | 39 | 45 | 53.5 | 64 |
ARA系列螺旋锥齿轮转向箱轴配置、旋转方向关系及传动能力表
ARA系列传动能力表：
i | n1 r/min | ARA1 | ARA2 | ARA4 | |||
MM2(N·m) | PN1(kw) | MM2(N·m) | PN1(kw) | MM2(N·m) | PN1(kw) | ||
1：1 | 1450 | 7.15 | 1.11 | 12.25 | 1.92 | 31.9 | 4.94 |
1150 | 7.15 | 0.88 | 14.01 | 1.73 | 34.1 | 4.19 | |
870 | 7.15 | 0.66 | 15.78 | 1.47 | 37.2 | 3.46 | |
580 | 7.15 | 0.44 | 17.74 | 1.10 | 39.5 | 2.45 | |
400 | 7.15 | 0.30 | 17.74 | 0.76 | 40.2 | 1.72 | |
300 | 7.15 | 0.23 | 17.74 | 0.57 | 40.5 | 1.30 | |
200 | 7.15 | 0.15 | 17.74 | 0.38 | 41.2 | 0.88 | |
150 | 7.15 | 0.11 | 17.74 | 0.28 | 41.8 | 0.67 | |
100 | 7.15 | 0.08 | 17.74 | 0.19 | 41.9 | 0.448 | |
50 | 7.15 | 0.04 | 17.74 | 0.095 | 43.2 | 0.231 | |
2：1 | 1450 | 6.95 | 0.55 | 11.96 | 0.94 | 42.8 | 3.32 |
1150 | 6.95 | 0.43 | 11.96 | 0.74 | 43.4 | 2.67 | |
870 | 6.95 | 0.33 | 11.96 | 0.56 | 43.8 | 2.04 | |
580 | 6.95 | 0.22 | 11.96 | 0.37 | 44.4 | 1.38 | |
400 | 6.95 | 0.15 | 11.96 | 0.26 | 45.1 | 0.964 | |
300 | 6.95 | 0.11 | 11.96 | 0.19 | 45.5 | 0.729 | |
200 | 6.95 | 0.075 | 11.96 | 0.13 | 46.1 | 0.492 | |
150 | 6.95 | 0.056 | 11.96 | 0.10 | 46.4 | 0.372 | |
100 | 6.95 | 0.038 | 11.96 | 0.064 | 46.6 | 0.249 | |
50 | 6.95 | 0.018 | 11.96 | 0.032 | 46.8 | 0.125 | |
ARA系列外形尺寸图表：
A1 | A2 | B | C | D(H7) | F | G | H | K | M | N | O | W | Z | φSh7 | Q | 平键 | |
ARA1 | 184 | 108 | 155.5 | 120.5 | φ42 | 70 | 54 | 56 | 60 | 8 | 3 | 40 | 24 | φ6.8 | φ15 | 38 | 5×5 |
ARA2 | 252 | 152 | 226 | 177 | φ42 | 98 | 76 | 72 | 76 | 12 | 5 | 54 | 38 | φ9 | φ20 | 50 | 6×6 |
ARA4 | 280 | 160 | 265 | 210 | φ62 | 110 | 80 | 110 | 110 | 10.5 | 5 | 80 | 40 | φ10.8 | φ24 | 60 | 8×7
|
