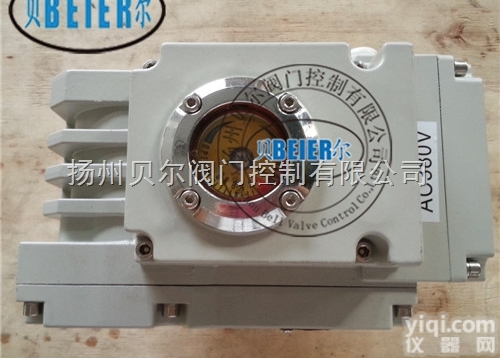

Z型多回转阀门电动装置
一、概述
多回转阀门电动装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。
按输出作用力分：有转矩型和推力型。
本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试ZX检定，取得了防爆合格证。
二、型号表示方法Z型号示例：
1.Z30I—18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），Z大转圈数50，户外型。
2.Z45T—24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），Z大转圈数120，隔爆型。
3.Z120—24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，Z大转圈数80圈，整体调节型。
三、工作环境和特点
1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.环境温度：-20～+60℃（特殊订货-60～+80℃）。
3.相对湿度：≤90%（25℃时）。
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）
5. 防护等级：IP44～IP68四、主要技术参数

型号 规格	额定 转距 （N.m）	公称 推力 （KN）	Z大阀 杆直径 (mm)	Z大转圈数 (圈)	手动 速比	输出 转速 (r/min)	电机
							型号	功率 (kw)	电流 (A)
Z5	50	20	28	80	1：1	12	YDF112	0.12	0.7
Z10	100	40	28	80	1：1	24	YDF212	0.25	1.3
						36	YDF221	0.37	1.6
Z15	150	40	28	80	1：1	24	YDF222	0.37	1.6
						36	YDF222	0.55	2.4
Z20	200	100	40	80	1：1	18	YDF221	0.37	1.6
Z30	300	100	40	80	1：1	18	YDF222	0.55	2.4
Z45	450	150	48	120	1：1	24	YDF311	1.1	3.4
					20：1	36	YDF312	1.5	4.5
Z60	600	150	48	120	1：1	24	YDF312	1.5	4.5
					20：1	36	YDF321	2.2	6.5
Z90	900	200	60	120	1：1	24	YDF321	2.2	6.5
					25：1	36	YDF322	3	9
Z120	1200	200	60	120	1：1	24	YDF322	3	9
					25：1
Z180	1800	325	70	150	25：1	24	YDF411	4	11
						36	YDF412	5.5	14
Z250	2500	325	70	150	25：1	24	YDF412	5.5	14
Z350	3500	700	78	120	25：1	18	YDF421	7.5	19
Z500	5000	700	78	120	25：1	18	YDF422	10	26

注：如用户需要，本厂可提供其它的转速
五、订货须知
1．请按型号表示方法写明型号,开、关向所需转矩必须分别说明,若不说明则按本厂规定提供。
2．环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
3．请写明连接尺寸标准,阀杆直径及伸出长度,若连接尺寸与本说明书不符,可与本厂协商解决。
4．手轮顺时针旋转为关阀,如与此相反必须说明。
5．推力型的阀杆螺母螺纹一般由用户加工，本厂只加工一预制孔。若需本厂加工，请提供螺纹的尺寸。
6．本厂还可按用户要求,提供其他转速的电动装置。
