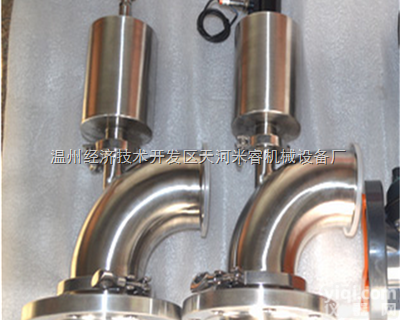

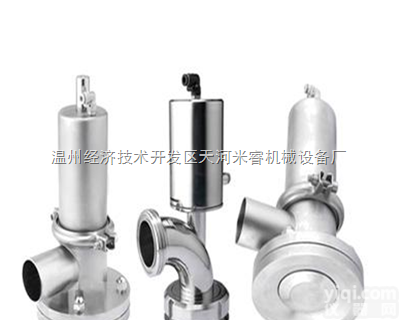

产品名称： 米睿MR304温州展会上供需卫生级放料阀，上展式放料阀与气动卫生级放料阀
产品品Pai：米睿
 阀体采用不锈钢304/不锈钢316材质制造，
阀内外表面采用高精度镜面抛光处理，应用于高洁净无菌蒸汽管路。
 产品简介:上展式放料阀 上展式放料阀的主要参数有：公称通径DN，放料阀额定流量系数KV，放料阀公称压力和压差，放料阀阀体和阀内组件材料，放料阀流量特性，放料阀适用温度，放料阀是否带附件等。 一，公称通径：(nominal diameter)，又称平均外径(mean outside diameter)，表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子

型号： FLJ41H
公称通径：DN25-200
压力等级：PN1.6-4.0MPa
材质：碳钢、不锈钢性能与用途
本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理:
米睿MR304温州展会上供需卫生级放料阀，上展式放料阀与气动卫生级放料阀该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
性能参数
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为=175 o C. 不锈钢=320 o C 碳钢主要零件材质

零件名称    ZG1Cr18Ni9Ti系列    ZG00Cr18Ni10系列    ZG1Cr18Ni12MO 2 Ti系列    ZG00Cr17Ni14MO 2 系列    WCB系列
阀体/阀盖    ZG1Cr18Ni9Ti    ZG00Cr18Ni10    ZG1Cr18Ni12MO 2 Ti    ZG00Cr17Ni14MO 2    WCB
阀杆    ZG1Cr18Ni9Ti    ZG00Cr18Ni10    ZG1Cr18Ni12MO 2 Ti    ZG00Cr17Ni14MO 2    WCB
阀瓣    ZG1Cr18Ni9Ti    ZG00Cr18Ni10    ZG1Cr18Ni12MO 2 Ti    ZG00Cr17Ni14MO 2    WCB
垫片    304+PTFE    304L+PTFE    316+PTFE    316L+PTFE    石墨+304
螺柱    1Cr17Ni2    1Cr17Ni2    1Cr17Ni2    1Cr17Ni2    35CrMoA
螺母    1Cr18Ni9Ti    1Cr18Ni9Ti    1Cr18Ni9Ti    1Cr18Ni9Ti    45
连接尺寸
DN    上法兰    上法兰    下法兰    密封座
D1    D2    D3    D4    D5    D6
25    115    80    115    85    -    -
32    135    100    135    100    -    -
40    145    110    145    110    80    60
50    165    125    160    125    85    70
65    180    145    180    145    130    85
80    195    160    195    160    135    95
100    215    180    215    180    160    130
125    245    210    245    210    160    140
150    280    240    280    240    185    165
200    335    295    335    295    /    /
下展式放料阀连接尺寸
DN    上法兰    上法兰    下法兰    密封座
D1    D2    D3    D4    D5    D6
25    115    85    135    100    70    40
32    135    100    145    110    75    55
40    145    110    160    125    100    65
50    165    125    180    145    85    70
65    180    145    195    160    135    90
80    195    160    215    180    155    130
100    215    180    245    210    195    135
125    245    210    280    245    180    145
150    280    240    335    295    210    185
200    335    295    405    355    /

采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。 二.公称压力：(Nominal pressure)，表示符号PN，在一定温度下应用时允许的工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的工作压力；对铸铁阀体，指120℃以下应用时允许的工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许的工作压力。当工作温度升高时，阀体的耐压会降低。
阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封
例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。 三,称压力阀体材质: 铸钢、不锈钢，316L。工作压力0.6-2.5MPA，工作温度-20℃-425℃。

阀门口径 DN50-DN300。连接方式:法兰。传动方式: 手动、气动。适用介质: 油品、酸类、腐蚀性介质等。 制造标准:国标。 放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。
米睿机械专业定制非标产品，卫生级疏水阀，卫生级放料阀，卫生级阻火器，卫生级换向阀，卫生级安全阀，卫生级分水管。卫生级旋塞阀，KZF快速接头,卫生级过滤器 ， 卫生级管件，卡压管件
