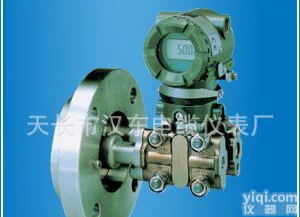

EJA220A变送器
- 品牌：斯美特
- 产地：江苏
- 供应商：金湖斯美特仪表有限公司
- 供应商报价：面议
- 标签：EJA220A变送器,100,金湖斯美特仪表有限公司
产品库
EJA220A变送器选型要点：以被测介质的性质指标为准，以节约资金、便于安装和维护为参考。如被测介质为高黏度易结晶强腐蚀的场合，必须选用隔离型变送器。在选型时要考虑它的介质对膜盒金属的腐蚀，一定要选好膜盒材质，变送器的膜盒材质有普通不锈钢、304不锈钢、316L不锈钢、钽膜盒材质等。在选型时要考虑被测介质的温度，如果温度高一般为200℃～400℃，要选用高温型，否则硅油会产生汽化膨胀，使测量不准。
EJA220A变送器规格:
| EJA210A / EJA220A | |
M膜盒 | H膜盒 | |
测量范围 | -100~100kPa | -500~500kPa |
测量量程 | 1~100kPa | 5~500kPa |
精度 | ±0.2% | ±0.2% |
防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | |
防爆规格 | FM，CENELEC ATEX，CSA，IECEx | |
输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | |
电源 | BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) | |
环境温度 | -40~85℃ (-40~185℉) (普通型) | |
过程温度 | -40~120℃ (-40~248℉) (普通型) | |
大工作压力 | 法兰额定压力 | |
安装 | 法兰安装 | |
法兰尺寸 | EJA210A: 3-inch (80mm)，2-inch (50mm) | |
膜片材质 | SUS316L，哈氏合金C-276，钽材 | |
法兰材质 | S25C，SUS304，SUS316 | |
外壳 | 铝合金或SUS316不锈钢(可选) | |
选型表:基本规格代码：EJA220A-DMSJ12G-92NN
第1项：输出信号 |
| ||||||||||||||||||||
第2项：测量量程（膜盒） |
| ||||||||||||||||||||
第3项：高压侧（法兰侧）接液材质 |
| ||||||||||||||||||||
第4项：法兰规格 |
| ||||||||||||||||||||
第5项：隔膜突出长度（X2） |
| ||||||||||||||||||||
第6项：法兰尺寸/材质 |
| ||||||||||||||||||||
第7项：低压侧过程接口 |
| ||||||||||||||||||||
第8项：螺栓和螺母材质 |
| ||||||||||||||||||||
第9项：安装方式 |
| ||||||||||||||||||||
第10项：电气接口 |
| ||||||||||||||||||||
第11项：内藏显示表 |
| ||||||||||||||||||||
第12项： - |
|
取压管安装要求：
(l)为了避免差压信号在传送时失真，正负压导压管应靠近敷设。
(2)导压管应保持垂直或者与水平面之间成不小于1：12的倾斜度，弯曲处应为均匀的圆角。
(3)导压管既应不受外界热源的影响，又要注意保温。如加伴热，则不要过热，以免液体气化，产生假差压。
(4)导压管较长时，应在高点和低点分别装设集气器和排气阀、沉降器和排污阀。
(5)导压管的内径应根据介质的性质而定，一般为10 - 13mm，小不得小于6mm，长度在16m以内。
(6)导压管中应装有必要的切断、冲洗、排污等阀门。
