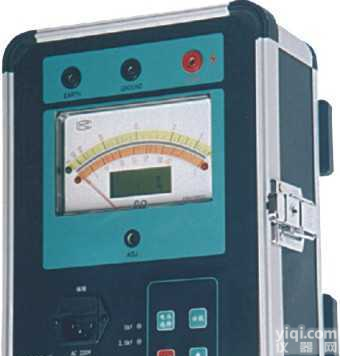

BC2000 BC2000智能双显绝缘电阻测试仪

BC2000智能双显绝缘电阻测试仪 使用说明：

一、产品特性

1、BC2000有两种电压输出(2500V/5000V)，测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示。

2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。

3、机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识，并有LED显示相应色彩。

4、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。

5、操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。

6、仪表产生高压时，有提示音输出。

7、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。

8、交直流两用，配置可充电池和交流适配器。

9、仪表采用便携式设计，便于野外操作。

10、高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

BC2000智能双显绝缘电阻测试仪技术指标：

使用方法：

一、准备工作

注意：当*次使用仪表时，需充电6小时（C型）。否则仪表不能正常工作。充电方法祥见“电池充电”的相关内容。

1、 试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

效验仪表指针是否在无穷大上，否则需调整机械调零螺丝⑦。

注意：在调整机械调零螺丝时，左右调整量为半圈。

3、 用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

4、将高压测试线一端（红色）插入②LINE端，另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一端插入③GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端（GUARD）的使用方法”相关内容。将另外一根黑色测试线插入地端  （EARTH）①端，另一头接于被试设备的外壳或地上。

注意：在接线时，特别注意LINE（红色）与GUARD（绿色）的接法，不要将其短路。

二、开始测试

1、转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光。

对于BC2000型表转动到BATT.CHECK档，按下测试键⑩，仪表开始检测电池容量。

对于BC2000只要转动到电压选择档，仪器自动接通检测电池容量3秒钟。当指针停在BATT.GOOD区,则电池是好的,否则需充电（C型）或更换电池。

3、转动波段开关，选择需要的测试电压（500V/1000V/2500V/5000V/10000V）。

4、按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。

警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险。

5、 当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。

警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）

需连续进行第二次测量时，可按3-5步骤执行。

注意：如长期不进行测试，需将电池仓中的电池拿出，以免电池液渗漏损坏仪表。

三、屏蔽端（GUARD）的使用方法

    在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

    对于两节及以上的被试品，例如避雷器、耦合电容可采用图5所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。对Z上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地。但后者不能将干扰完全消除掉。

本产品由生产厂家-上海胜绪电气有限公司提供。
