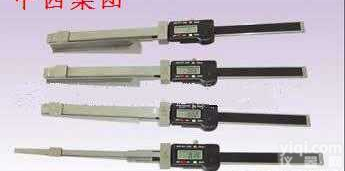

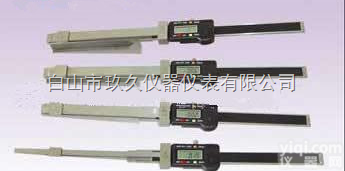

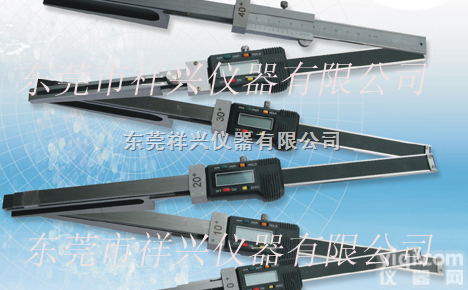

数显楔形塞尺又称“通流间隙测量尺”，祥兴仪器是目前该产品的供应商
性 能：
1. 用于气轮机、水轮机等大型水泵的动静间隙测量； 2.LCD显示
使用说明：
1. 更换电池：按箭头指示方向打开电池盖，换装电池，电池盖盖上后可锁紧电池。
2. 按键：a.“ZERO”:清零件，可在测量范围内任何位置设定“0”位。b.“ON/OFF”:电源开关键。
3. 使用前，松开止紧螺钉，平稳移动尺框，用清洁的软布清洁塞尺上下侧面。将游标尺向右推至前端，使副尺与楔形块合拢，将读数置零。
4. 该尺有五种规格供选择：XG-1型0-10mm 、XG-2型5-15mm、XG-3型10-20mm、XG-4型20-30mm、XG-5型30-40mm，
用户可根据实际需求选择相应的规格型号塞尺。
5. 测量：测量时，塞尺插入楔形槽内，副尺端面应紧贴被测表面，并与底部表面保持垂直。
直接测量：1型塞尺（0-10mm）可以直接测量，显示屏上直接读出楔形槽开口测量数据；
加法测量：2型（5-15）、3型（10-20mm）、4型（20-30mm）、5型（30-40）塞尺测量时，首先将副尺与楔形块端面对齐并置零，再测量工件。
显示屏上显示的数值+楔形块上标注的数值（2型+5mm，3型+10mm，4型+20mm，5型+30mm）=实际测量数值。
例：显示屏显示测量数据值7.5mm，楔形上标注为+5mm（2型），那么实际测量数值A=7.5mm+5mm=12.5mm
基本参数：
测量范围
|
0-10mm， 5-15mm， 10-20mm，20-30mm，30-40mm
|
分辨率
|
0.01mm
|
精度
|
0.03mm
|
Z大移动速度
|
1.5m/s
|
工作温度
|
0-40°C
|
环境湿度
|
<80%
|
电池
|
1.5V（SR44W）
|
备注：特殊规格可按客户要求定制。订货周期15个工作日。
|
