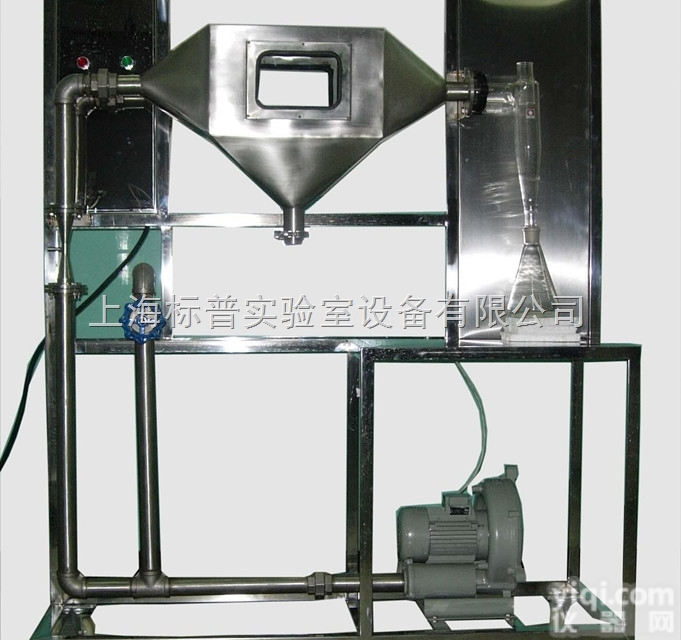

非均相分离实验装置 非均相分离实验装置RTF-FJX化工原理实验装置

非均相分离实验装置RTF-FJX化工原理实验装置

实验目的：

1、观察含粉尘的气流在旋风分离器内的运动状况。

2、了解非均相分离实验的原理。

3、了解气固分离效率的测定及粒级效率的测定。

4、可完成非均相分离实验数据测定。

非均相分离实验装置RTF-FJX化工原理实验装置主要配置：

风机、加料器、旋风分离器、降尘室、压差计、流量计、产品接受瓶、不锈钢框架。

技术参数：

1、风机风量：2800rpm，风量450 m³/h，风压120mmH₂O，效率66％，轴功率0.75kw。

2、颗粒硅胶：60-80μm。

3、除尘效率：η₂₀≥98%。

4、分离能力：≥8L/H。

5、旋风分离器、降尘室、加料器：由透明有机玻璃精制。

6、产品接受瓶：由透明有机玻璃精制。

7、框架为不锈钢，结构紧凑，外形美观，装置流程简单，操作方便。

8、

主要配置：

风机、加料器、旋风分离器、降尘室、压差计、流量计、产品接受瓶、不锈钢框架。

外形尺寸：1000×500×1600mm。
