牛津ETP孔铜探头

牛津ETP孔铜探头

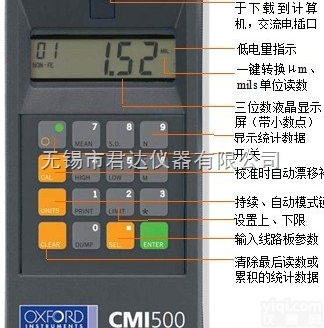

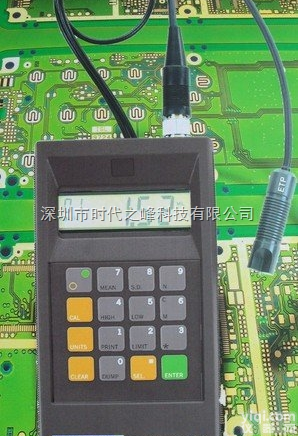

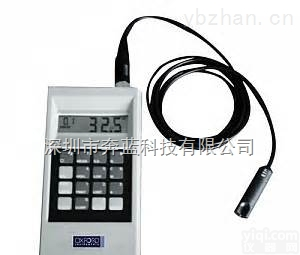

牛津ETP孔铜探头专用于Oxford牛津CMI511（CMI500）孔铜测厚仪、CMI760（CMI700）座台式孔面铜测厚仪

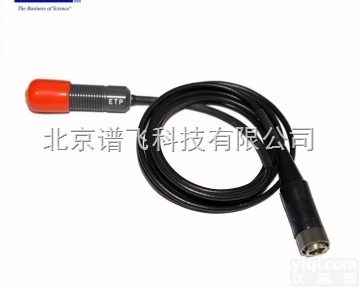

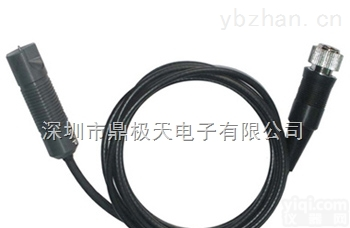

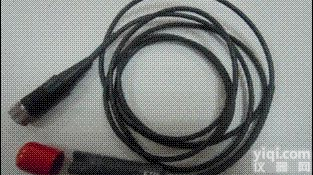

产品名称：ETP孔铜探头（货号：51-ETP）    可替代   mm 805 T HP-10孔铜测头

英文名称：EDDY-CURRENT PROBE FOR THRU-HO

型号规格：51-ETP

品Pai：Oxford Instruments

详细信息：可测试小孔直径：35 mils （899 μm）

可测孔径范围：0.899—3.0mm

测量厚度范围：0.08 – 4.0 mils （1–102 μm）

准确度：±0.01 mil （0.25 μm） < 1 mil （25 μm）

精确度：1.2 mil（30μm）时，达到1.0% （实验室情况下）

分辨率：0.01 mils （0.1μm）

产品名称：面铜铜探头（货号：51-700 SRP-4）

英文名称：PROBE ASSY, SRP-4, DIN

型号规格：51-700SRP-4

电涡流原理：遵守ASTM-E376-96标准的相关规定

 应用：

电涡流测量技术测量线路板的孔壁厚度。ETP探头采用了独特的温度补偿技术，测量不受线路板的温度影响；同时不受板内层影响，双层板、多层板，甚至在有锡或锡/铅保护层的情况下均能良好工作。测量时利用探头释放出电磁波，当磁场切割金属层时会发生磁场变化，通过计算此变化量计算出孔壁铜厚度。
