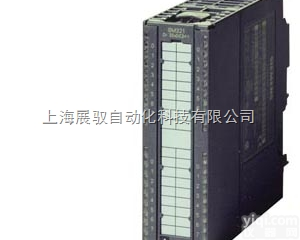

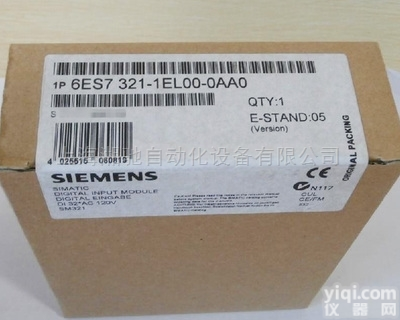

西门子SM321模块6ES7321-1BH1O-OAAO

西门子SM321模块6ES7321-1BH1O-OAAO

西门子电源模块代理商  西门子数字量模块代理商  西门子扩展模块代理商  西门子信号模块代理商   西门子模拟量模块代理商   西门子PLC模块代理商  西门子S7-300卡件代理商    西门子AO/AI/DI/DO卡件

数字量输入

用于连接标准开关和两线制接近开关 (BERO)
数字量输入模板用来实现PLC与数字量过程信号的连接。使用于连接标准开关和两线制接近开关(BERO)。
数字量输入模块具有下列机械特性

上海晋营自动化科技有限公司

  ：乔 静

  电 话：（同号）

  邮 箱：3548508227.com

     :3548508227

西门子可为用户提供自动化、驱动和低压开关技术以及工业软件，从丰富的标准产品到整体的解决方案，无所不包。 工业软件可以让用户的整个价值链达到Z优，贯穿产品的设计开发、生产销售以及售后服务的整个过程。 我们的电气和机械部件能够为整个驱动链提供集成技术，从联轴器到齿轮箱、从电机到控制和驱动解决方案，非常全面，可应用于所有工业领域。 我们的全集成能源管理 (TIP) 技术平台可对能源的输送提供强有力的解决方案。西门子出色的产品质量树立了业界标杆。 对环保的高要求是我们环境管理的目标，我们始终贯彻执行。 从产品设计初期，我们便对产品可能对环境造成的影响进行考量， 因而我们的产品符合 RoHS（有害物质限令）标准。 同样地，我们的生产环境通过了 DIN EN ISO 14001 认证。但对于西门子而言，环境保护不只是这些，它还意味着我们要充分利用有价值的资源。 我们的节能型驱动产品便是有力证明，它们可以节约高达 60% 的能源。敬请了解西门子自动化与驱动解决方案为您带来的机遇， 从中发现经济有效的解决之道。携手西门子，提高您的竞争力。SIMATIC S7-300 一种通用型PLC，能适合自动化工程中的各种应用场合，尤其是在生产制造工程中的应用。模块化、无排风扇结构、易于实现分布式的配置、以及用户易于掌握等特点，使得S7-300 PLC在以下工业部门中实施各种控制任务时，成为一种既经济又切合实际的解决方案：西门子PLC串口通讯方法

西门子SM321模块6ES7321-1BH1O-OAAO

1、RS485串口通信第三方设备大部分支持，西门子S7 PLC可以通过选择自由口通信模式控制串口通信。Z简单的情况是只用发送指令（XMT）向打印机或者变频器等第三方设备发送信息。不管任何情况，都必须通过S7 PLC编写程序实现。当选择了自由口模式，用户可以通过发送指令（XMT）、接收指令（RCV）、发送中断、接收中断来控制通信口的操作。

2、PPI通信电 话：（同号）

PPI协议是S7-200CPUZ基本的通信方式，通过原来自身的端口（PORT0或PORT1）就可以实现通信，是S7-200 CPU默认的通信方式。 PPI是一种主-从协议通信，主-从站在一个令Pai环网中。在CPU内用户网络读写指令即可，也就是说网络读写指令是运行在PPI协议上的。因此PPI只在主站侧编写程序就可以了，从站的网络读写指令没有什么意义。

3、MPI通信 MPI通信是一种比较简单的通信方式，MPI网络通信的速率是19.2Kbit/s~12Mbit/s，MPI网络Z多支持连接32个节点，Z大通信距离为50M。通信距离远，还可以通过中继器扩展通信距离，但中继器也占用节点。 MPI网络节点通常可以挂S7-200、人机介面、编程设备、智能型ET200S及RS485中继器等网络元器件。

西门子PLC与PLC之间的MPI通信一般有3种通信方式： PROFIBUS-DP现场总线是一种开放式现场总线系统，符合欧洲标准和国际标准。PROFIBUS-DP通信的结构非常精简，传输速度很高且稳定，非常适合PLC与现场分散的I/O设备之间的通信。

5、 以太网通信 以太网的核心思想是使用共享的公共传输通道，这个思想早在1968年来源于厦威尔大学。 1972年，Metcalfe和David Boggs（两个都是网络专家）设置了一套网络，这套网络把不同的ALTO计算机连接在一起，同时还连接了EARS激光打印机。这就是世界上*个个人计算机局域网，这个网络在1973年5月22日首次运行。Metcalfe在首次运行这天写了一段备忘录，备忘录的意思是把该网络改名为以太网（Ethernet），其灵感来自于“电磁辐射是可以通过发光的以太来传播”这一想法。 1979年，DEC、In和Xerox共同将网络标准化。 1984年，出现了细电缆以太网产品，后来陆续出现了粗电缆、双绞线、CATV同轴电缆、光缆及多种媒体的混合以太网产品。 以太网是目前世界上Z流行的拓朴标准之一，具有传传播速率高、网络资源丰富、系统功能强、安装简单和使用维护方便等很多优点。

S7-300是模块化小型PlC系统，能满足中等性能要求的应用。其模块化结构设计使得各种单独的模块之间可进行广泛组合以用于扩展。系统组成ZY处理单元(CPU)：各种CPU有不同的性能，例如，有的CPU上集成有PROFIBUS—DP通讯接口等。信号模块(SM)：用于数字量和模拟量输入／输出。通讯处理器(CP)：用于连接网络和点对点连接。功能模块(FM)：用于高速计数，定位操作(开环或闭环定位)和闭环控制。负载电源模块(PS)：用于将SIMATICS7—300连接到120／230V交流电源，或24／48／60／110V直流电源。接口模块(1M)：用于多机架配置时连接主机架(CR)和扩展机架(ER)。S7—300通过分布式的主机架(CR)和3个扩展机架(ER)，可以操作多达32个模块。运行时无需风扇。SIMATICS7—300适用于通用领域：高电磁兼容性和强抗振动，冲击性，使其具有Z高的工业环境适应性。功能SIMATICS7—300的大量功能能够支持和帮助用户进行编程、启动和维护，其主要功能如下：高速的指令处理：0．1—0．6u s的指令处理时间在中等到较低的性能要求范围内开辟了全新的应用领域。浮点数运算：用此功能可以有效地实现更为复杂的算术运算。方便用户的参数赋值：一个带标准用户接口的软件工具给所有模块进行参数赋值。人机界面(HMl)：方便的人机界面服务已经集成在S7—300操作系统内、因此人机对话的编程要求大大减少。SIMATIC人机界面(HMl)从S7—300中取得数据，S7-300按用户指定的刷新速度传送这些数据。S7-300操作系统自动地处理数据的传送。诊断功能：CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件(例如：超时、模块更换等)。口令保护：多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改，操作方式选择开关：操作方式选择开关像钥匙一样可以拔出，当钥匙拔出时，就不能改变操作方式。这样就防止非法删除或改写用户程序。

CPU模块
6ES72110AA230B0 CPU221 DC/DC/DC 6输入/4输出
6ES72110BA230B0 CPU221 AC/DC/继电器 6输入/4输出
6ES72121AB230B0 CPU222 , DC/DC/DC 8输入/6输出
6ES72121BB230B0 CPU222 , AC/DC/继电器 8输入/6输出
6ES72141AD230B0 CPU224,DC/DC/DC 14输入/10输出(16K程序与数据空间)
6ES72141BD230B0 CPU224 ,AC/DC/继电器 14输入/10输出(16K程序与数据空间)
6ES72142AD230B0 CPU224XP ,DC/DC/DC 14输入/10输出,2AI/1AO
6ES72142BD230B0 CPU224XP CN AC/DC/继电器 14输入/10输出,2AI/1AO
6ES72162AD230B0 CPU226 ,DC/DC/DC 24输入/16输出(26K程序与数据空间)
6ES72162BD230B0 CPU226,AC/DC/继电器 24输入/16输出(26K程序与数据空间)
数字量 I/O 扩展模块
6ES72211BF220A0 EM221数字量输入模块 8输入 24VDC
6ES72211BH220A0 EM221 数字量输入模块 16输入 24VDC
6ES72211EF220A0 EM221 数字量输入模块 8 输入(交流120/230VAC)
6ES72221BF220A0 EM222 数字量输出模块 8输出24VDC
6ES72221EF220A0 EM222 数字量输出模块 8 输出(交流120/230VAC )
6ES72221HF220A0 EM222 数字量输出模块 8输出 继电器输出
6ES72221BD220A0 EM222数字量输出模块 4输出24VDC-
6ES72221HD220A0 EM222数字量输出模块 4输出继电器-10A
6ES72231BF220A0 EM223数字量输入/输出模块,4输入/4输出,24VDC
6ES72231HF220A0 EM222 数字量输出模块 8输出 继电器输出
6ES72231BH220A0 EM223数字量输入/输出模块,8输入/8输出,24VDC
6ES72231PH220A0 EM223数字量输入/输出模块,8输入/8继电器输出,24VDC
6ES72231BL220A0 EM223数字量输入/输出模块,16输入/16输出 24VDC
6ES72231PL220A0 EM223数字量输入/输出模块,16输入/16继电器输出 24VDC
6ES72231BM220A0 EM223数字量输入/输出模块,32输入/32输出 24VDC
6ES72231PM220A0 EM223数字量输入/输出模块,32输入/32继电器输出 24VDC
模拟量 I/O 扩展模块
6ES72317PD220A0 EM231,8 路输入热电偶
6ES72317PF220A0 EM231,4 路输入热电偶
6ES72317PB220A0 EM231 2 路输入热电阻
6ES72317PC220A0 EM231 4 路输入热电阻
6ES72310HC220A0 EM231 模拟量输入模块,4 输入
6ES72310HF220A0 EM231 模拟量输入模块,8 输入
6ES72320HB220A0 EM232, 模拟量输出模块,2 输出
6ES72320HD220A0 EM232, 模拟量输出模块,4 输出
6ES72350KD220A0 EM235, 模拟量输入/输出模块4 输入/1 输出模块*12
通讯模块
6ES72770AA220A0 EM277 PROFIBUS-DP 模块
6ES72411AA220A0 EM 241 调制解调器模块
6ES72531AA220A0 EM 253 定位模块
6GK72431EX010E0 CP243-1和CP243-1 IT 以太网模块
配件
6ES72918GF230A0 MC291,S7-200 CPU存储器盒,64 KB
6ES72918GH230A0 MC291,S7-200 CPU存储器盒,256KB
6ES72971AA230A0 新CPU 221 和222 时钟卡(包括电池卡功能):新时钟卡只能在新一代CPU 中工作,新时钟 卡不能在第二代CPU 中工作,原时钟卡不能在新一代CPU 中工作。
6ES72906AA200A0 扩展电缆,I/O 扩展,0.8 米,CPU 22x/EM
6ES72918BA200A0 BC 293 S7-200CPU电池盒(锂电池CPU22X系列)
6ES79013CB300A0 编程通讯电缆,串口,PC/PPI,RS232/485 转换,带光电隔离,Z大187.5K 波特率,支持多主站
6ES79013DB300A0 编程通讯电缆,USB接口,PC/PPI,USB/RS485 转换,带光电隔离,Z大187.5K 波特率,支持多主站
6ES79010BF000AA0 MPI电缆(通讯电缆)
6ES79011BF000A0 HMI/PC连接电缆 5米 配232线972-0CA23用
6ES79720AA010A0 RS-485 IP 20 中继器 隔离
6ES79720BA120A0 PROFIBUS 总线接头,RS485,90度出线,无编程器接口
6ES79720BB120A0 PROFIBUS 总线接头,RS485,90度出线,有编程器接口
6ES79720BA410A0 PROFIBUS 总线接头,RS485,45度出线,无编程器接口
6ES79720BB410A0 PROFIBUS 总线接头,RS485,45度出线,有编程器接口
6ES79720BA500A0 PROFIBUS 总线接头,RS485,90度出线,无编程器接口,快速连接
6ES79720BB500A0 PROFIBUS 总线接头,RS485,90度出线,有编程器接口,快速连接

标准 CPU

• CPU 1510-1 PN:
  适用于对程序范围和处理速度具有中等要求的小型应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。
• CPU 1512-1 PN:
  适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。

故障安全型 CPU

• CPU 1510SP F-1 PN：
  入门级 CPU，适用于在分散生产技术中对处理性能和响应速度具有中等要求的标准应用和故障安全应用。CPU 1510SP F-1 PN 可以用作 PROFINET IO 控制器，也可以用作分布式智能设备 （PROFINET 智能设备）。
• CPU 1512SP F-1 PN
  此 CPU 适用于在分散生产技术中对处理性能和响应速度具有中等要求的标准应用和故障安全应用。CPU 1512SP F-1 PN 可以用作 PROFINET IO 控制器，也可以用作分布式智能设备 （PROFINET 智能设备）。

ET 200SP 开放式控制器

• CPU 1515SP PC (+HMI)：
  适用于对程序范围和处理速度具有较高要求的应用，通过 PROFINET IO 或 PROFIBUS DP 进行分布式配置。尤其适用于数量很大且采用 C 集成、开放式 Windows 应用程序或集成式 HMI 的解决方案。

所有 CPU 均具有坚固、紧凑的外壳。

模块的前面包括：

• 状态和故障 LED
• 模式开关
• 24 V DC 接口

CPU 还具有以下配置：

• 用于 SIMATIC 存储卡的插槽；
  注意：运行 ET 200SP CPU 需要使用 SIMATIC 微型存储卡。ET 200SP 开放式控制器不需要 SIMATIC 存储卡。
• PROFINET IO IRT 接口（3 端口交换机）
  • 端口 1 和 2 通过总线适配器来连接
  • 端口 3 *性集成在 CPU 中
• 通过可选的 CM DP 通信模块（用于 ET 200SP CPU 和开放式控制器）实现 PROFIBUS DP 连接
• 通过总线适配器（用于 ET 200SP 开放式控制器）实现 PROFINET IO IRT（2 端口交换机）连接
• 通过千兆以太网接口（用于 ET 200SP 开放式控制器）实现以太网连接

• GX性
  • 指令处理速度更快, 取决于 CPU 型号、语言扩展和新的数据类型
  • 高性能网络连接：
    通过 PROFINET IO IRT。
• 集成技术
  • 通过标准化的块 (PLCopen) 连接模拟驱动器和具有 PROFIdrive 功能的驱动器
  • 支持转速控制轴和定位轴以及外部编码器
  • 精确位置传动可实现轴之间的同步操作
  • 具有所有 CPU 变量的跟踪功能，用于实时诊断和偶发故障检测
  • 全面的控制功能，例如，通过便于组态的块可自动优化控制参数实现Z优控制质量
• 等时同步模式
  • 通过恒定总线循环时间，将分布式信号采集、信号传输和程序执行与 PROFIBUS 循环进行同步
• 集成安全功能
  • 通过密码进行知识保护，防止未经许可证读取和修改程序块
  • 通过复制保护，可绑定 SIMATIC 存储卡的程序块和序列号：只有在将配置的存储卡插到 CPU 中时，该程序块才可运行。
  • 4-级 授权理念：
    Communication to the HMI devices can also be restricted.
  • 操作保护：
    The controller recognizes changed or unauthorized transmissions of the engineering data.
• 集成式系统诊断
  • TIA Portal 中、HMI 设备上以及 Web 服务器上以普通文本形式一致显示系统诊断信息（甚至能显示来自变频器的消息），即使 CPU 处于停止模式也会进行更新。
  • 集成在 CPU 的固件中，无须进行特殊组态。
• 通过集中设置进行组态控制（选项处理）
  • 控制器中可存储不同的硬件配置：
    在用户程序中修改配置（启动 OB100）
    配置结束时改装选件
    可使用占位模块。
• SIMATIC 存储卡(用来运行 CPU)
  • 用作插入式装载存储器，或用于更新固件。
  • 还可用于存储附加文档或 csv 文件（用于配方和归档）
  • 通过用户程序的系统函数创建数据块实现数据存储/读取
  • 通过 ET 200SP 开放式控制器、Windows 和运行系统，项目数据和程序全部存储在提供的 CFast 卡上。在此情况下，存储卡插槽仅用作 Windows 的附加驱动器。
• 适用于 ET 200SP 开放式控制器的 CFast 卡（在供货范围内）
  • 预装 S7-1500 软件控制器
  • 预装操作系统，也可预装 WinCC Runtime Advanced 软件
• 数据记录（归档）和配方
  • 配方和归档以 csv 文件保存在 SIMATIC 存储卡中；
    便于使用 Office 工具或通过 web 服务器，访问工厂运行数据
  • 通过 Web 浏览器或 SD 读卡器，可方便地访问机器的组态数据（与控制器之间的双向数据交换）
• 编程
  • 使用 STEP 7 Professional V13 Update 3 或更高版本进行编程（ET 200SP 开放式控制器：V13 SP1 或更高版本）
  •
