CPJ-3015 苏州CPJ-3015Z投影仪 CPJ-301Z产品用途

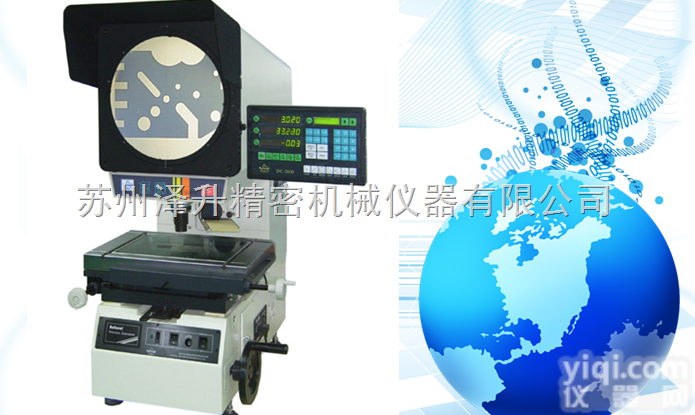

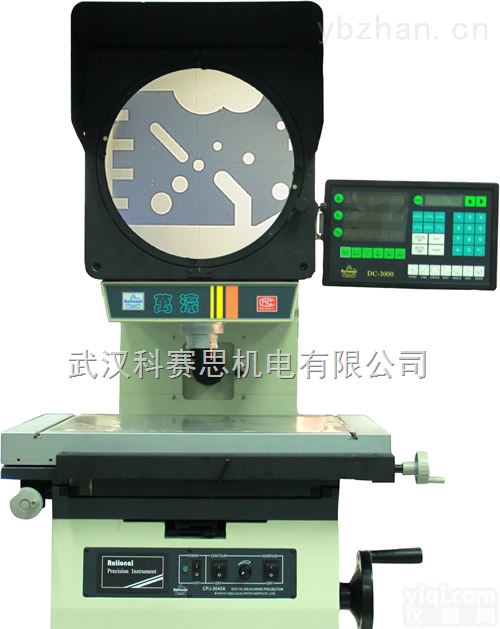

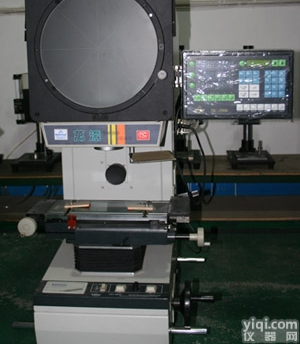

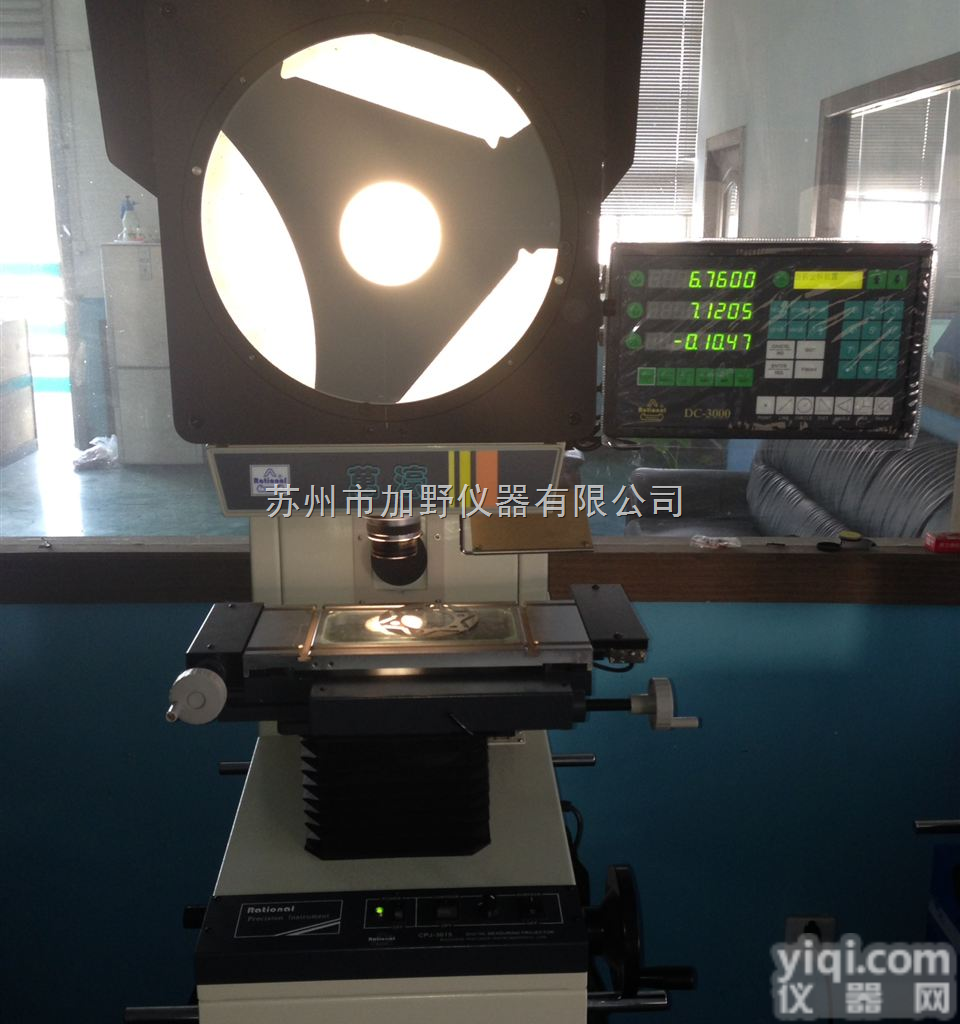

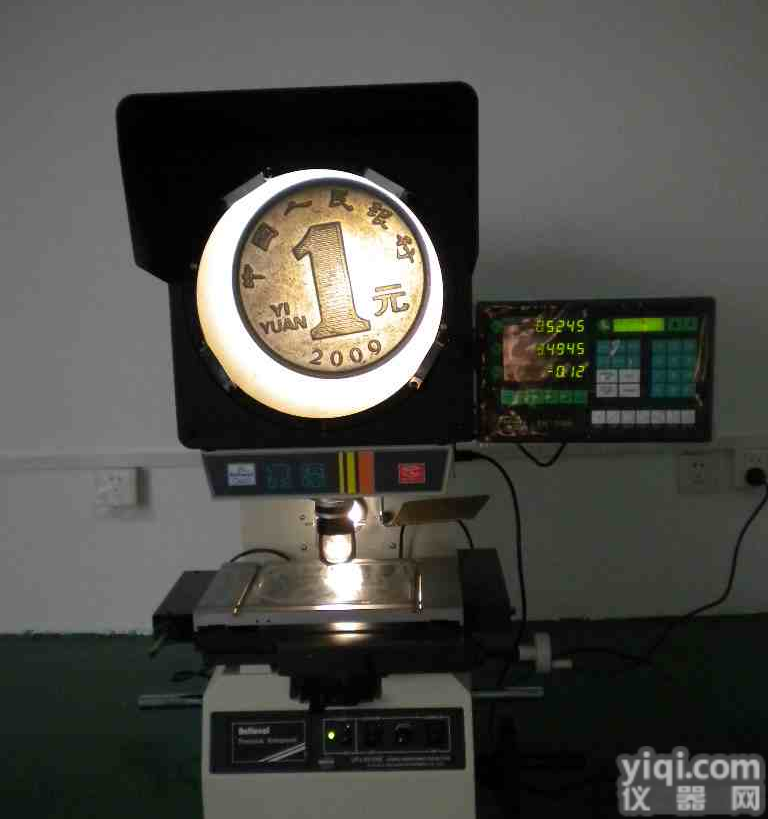

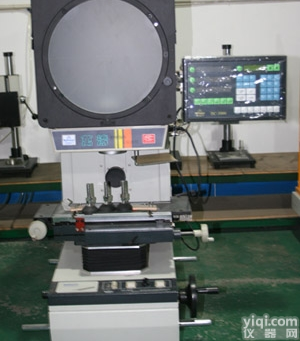

CPJ-3015 苏州CPJ-3015Z投影仪 CPJ-301Z万濠投影仪是光、机、电一体化的精密GX测量仪器。测量简易直观，效率高。CPJ-301Z仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。CPJ-301Z投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能GX检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
技术参数：
仪器型号 | CPJ-301Z | ||||
工作台 | 金属台面尺寸(mm) | 354*228 | |||
玻璃台尺寸(mm) | 210*160 | ||||
X坐标行程(mm) | 150 | ||||
Y坐标行程(mm) | 100 | ||||
Z坐标行程(mm) | 100(调焦) | ||||
仪器测量精度(μm) | 2.5+L/100(L为被测长度,单位：mm) | ||||
X、Y坐标数显分辨力 | 0.5μm | ||||
外形尺寸 | 长*宽*高(mm) 780*780*1100 | ||||
仪器重量 | 单位(kg) 160 | ||||
投影屏 | 投影屏尺寸(mm) | Ф 312，使用范围 > Ф300(刻有米字线) | |||
投影旋转范围 | 0~360° | ||||
旋转角度数显分辨力 | 1 ′ 或0.01° | ||||
物镜 | 放大倍数 | 10X(选) | 20X(选) | 50X(选) | 100X(选) |
物方线视场(mm) | Ф30 | Ф15 | Ф6 | Ф3 | |
物方工作距离(mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
测量Z大高度(mm) | 90 | 90 | 90 | 90 | |
仪器电源 | 110V/220V(AC) 50/60Hz 400W | ||||
总功率 | 400W | ||||
建议放置台 | 载重 ≥250kg 尺寸(长*宽*高)800*550*650(mm) | ||||
数据处理系统 | DC-3000 多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度测量 RS-232数据输出 | ||||
仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 | ||||
冷却方式 | 强制风冷(3轴流风扇) | ||||
仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 | ||||
