西门子6ES72141AD230XB8

西门子6ES72141AD230XB8 西门子6ES72141AD230XB8

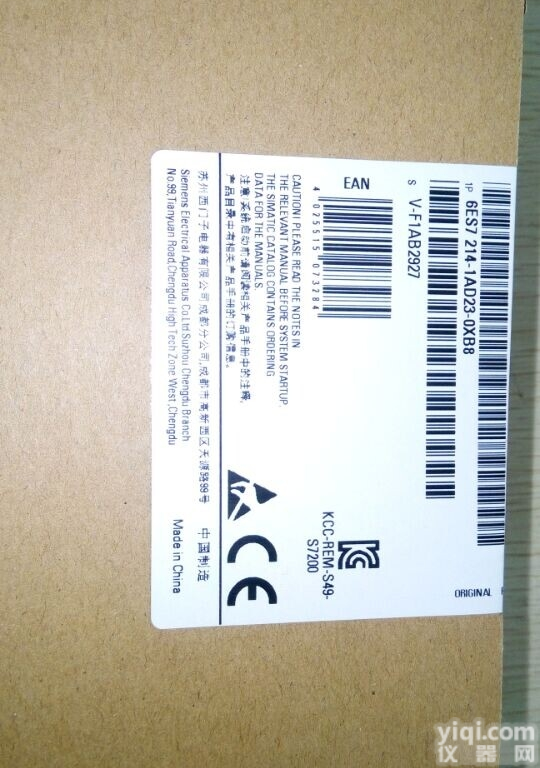

 6ES7214-1AD23-0XB8

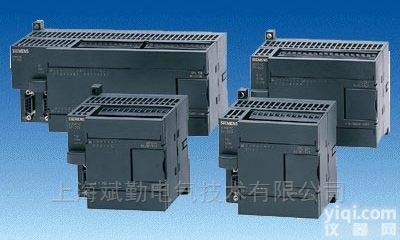

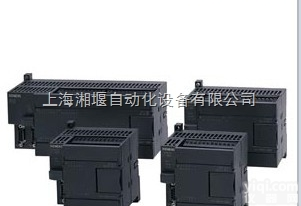

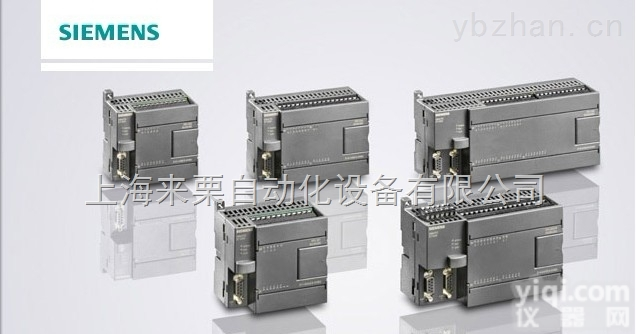

SIMATIC S7-200 CN,CPU 224 紧凑型设备,DC Stromvers. 14 DE DC/10 DA DC, 8/12 KB Progr./8 KB 数据, PROFIBUS-DP 可扩展 这些知识 S7-200 CN 产品 具有 仅 CE 批准

1.1 软件升级的步骤
SINAMICS DCM 是SINAMICS 系列直流驱动装置，需要插入存储卡（选件）实现装置的软件升级，仅能使用西门子专用的存储卡（6RX1800-0AS01）。

装置升级的步骤如下：
1: 备份配置
一般情况下，升级软件过程中，参数不会丢失，尽管如此，还是需要在升级固件之前备份驱动参数。备份参数有两种方法：在存储卡上备份参数或者在Starter 项目中备份 。
2: 驱动软件升级

下载Z新的软件版本，升级步骤如下：
解压缩 *.zip 文件到空的MMC 卡中
设备断电，在驱动中插入卡，重新上电，软件自动升级，CUD 上的指示灯 RDY-LED 和DP1-LED 同时以0.5 Hz闪烁时，升级完成，此过程大约需要12 min。
装置断电重新上电，新软件被激活，在*次上电过程中，
– 连接的TM模块和/或SMC30执行固件升级（升级完成之后，需要重新上电）
– 如果AOP30 连接，新的AOP 软件可以使用，升级之后，点击确认
装置固件升级，DCC图表不会自动升级到新的DCC版本。
升级过程中，电子板电源不能断电，否则升级需要重新进行 。

3: 升级Starter 项目
安装新软件对应的SSP 安装包，不同版本的同一驱动的SSP 可以同时安装到Starter 软件中。
升级Starter项目：打开已有的Starter 项目，右击项目导航栏，选择"Target device" → "Device version…". 选择新的装置版本，并确认"Change version"，项目就转到新的版本， Starter 不支持降级。
4: 下载到驱动系统中 Copy RAM to ROM
下载项目到驱动设备中（下载到目标系统中），并*保存设置 (执行copy RAM to ROM)。
5: 升级DCC 工艺选件 (DCBLIB) 和 DCC 图表
DCC库没有要求必须升级，仅在您需要使用旧DCC 库中不支持的内容时，才需要升级。
只能通过相关的Starter 项目升级DCC库。升级时，不允许驱动中含有DCC 图表。升级软件之后，升级DCC库的步骤如下：
使用Starter 与装置连接在线
设定p0976=200，删除所有的参数设置和DCC 图表
参数复位后，重新与驱动连接
导入新的DCC 库
6: 下载到目标系统中, copy RAM to ROM
下载项目到驱动系统，升级驱动装置内的图表到新版本，并*保存(执行Copy RAM to
ROM)。

2 SINAMICS DCM 软件版本从 v1. 1或者v1.2升级到v1.3 的方法

2.1 软件升级过程中出现的问题描述
SINAMICS DCM 装置如果是v1.2版本，按照上述说明的步骤升级，装置会出现如下现象，装置无法启动，无法通过Starter 连接，BOP 上没有显示，CUD 上的RDY LED 和DP1 LED 显示红/黄灯 循环闪烁。
CUD 上 RDY LED 和DP1 LED 显示如图1：

图1 CUD 指示灯闪烁状态

这是由于旧 DCM BIOS 版本与新的v1.3 不兼容，使得装置一直处于错误状态，不停重新启动。所有软件版本为 v1.1（包括hotfixes）都会存在这个问题，BIOS 版本可以从参数 p50060[3] 中读取 ：格式 : ABBCCDD
A 主版本
BB Minor Version
CC Service Pack No.
DD Hotfix No.
所有 BIOS 版本为4.20.15.00 (A=4, BB=20, CC=15, DD=00) 都存在这个问题。
因此需要在升级到v1.3及以上版本之前，更新BIOS。

2.2 软件升级的方法

通过MMC 卡执行BIOS 升级，需要 ：
空的MMC 卡，格式为FAT (FAT16).
MMC 卡读卡器
文件 BIOS_DCM_V01.30.11.00.zip.

更新步骤 :
1. 驱动固件和装置数据存储在MMC 卡中，在BIOS 升级之前，必须删除MMC 卡内所有数据，MMC 卡内存储的数据必须在 PC 上备份；
2. 数据备份之后，删除卡内所有内容
3. 解压缩BIOS_DCM_V01.30.11.00.zip 到MMC 卡，内容包括：

图2 BIOS 更新的文件内容

4. 装置断电，插入MMC 卡
5. 重新上电.
注意： 装置升级过程中不能断电，否则CUD 中将没有BIOS 文件，CUD 必须 替换。
升级不会超过20s，如果 RDY LED 和 DP1 LED 在上电之后没有闪烁1min红灯，或者 CUD 一直显示上述故障现象，BIOS 升级没有执行 （MMC 卡中数据故障）此时可以断电。
6. RDY LED 显示红灯，一旦RDY LED 和 DP1 LED (几秒之后) ，BIOS 升级完成。
7. 装置断电，移除MMC 卡 。
8. 装置可以再次运行，删除卡内数据，将新的软件版本恢复到卡内，插入MMC 卡 。
9. 设备重新上电，装置正常启动 *部分说明的软件升级步骤。

3 CUD指示灯含义

表1 CUD 软件升级过程中指示灯含义

表2 CUD 启动过程中指示灯含义

表3 CUD启动之后指示灯含义

1. 概述
         通常情况下，要实现HMI设备与V20变频器的通讯，需要一个支持USS通讯或MODBUS通讯的PLC，比如S7-200系列PLC。其通讯电缆连接如图1所示。PLC的一个通讯端口与触摸屏连接，可以采用PPI协议通讯。PLC的另一个通讯端口与V20的RS485通讯端口连接，采用MODBUS协议通讯，PLC上编写MODBUS主站程序，V20为从站。

图1 触摸屏通过PLC与V20变频器通讯

         如果只需要对V2O变频器做简单的运行控制和变量监视，那么上述配置中PLC的作用仅为数据中转。这种情况下，触摸屏直接和V20变频器通讯，不仅能够实现监控功能，而且可以少用一个PLC，节省成本。采用西门子的SMART LINE系列触摸屏能够实现与V20变频器直接通讯的功能。通讯电缆连接如图2所示。SMART LINE触摸屏作为MODBUS主站，V20为从站。

西门子6ES7214-1AD23-0XB0
图2 触摸屏直接与V20变频器通讯

2. 硬件设备及其安装
        下面用一个实例来介绍Smart Line触摸屏与一台V20变频器通过MODBUS通讯的实现方法。该例子中用到的主要硬件设备如表1所示，触摸屏组态软件为WinCC Flexible 2008 SP4 China。

表1 示例主要硬件设备

         硬件安装步骤如下：
1）将变频器、电机、触摸屏固定在安装工位上。
2）连接变频器到电机的动力电缆和接地电缆。
3）连接供电电源到变频器的动力电缆和接地电缆。
4）连接变频器和触摸屏的RS485通讯电缆。触摸屏RS485的9针接口与 V20端子对应关系：3对应P+，8对应N-。
5）连接24V直流电源的交流进线电缆和到触摸屏的直流供电电缆。

3. V20变频器参数设置
        V20变频器要采用MODBUS通讯，可以做如下设置：
1）变频器恢复出厂参数：
P0010=30
P0970=21
2）变频器快速调试，选择Cn011-MODBUS通讯连接宏：
a)设置电网频率和功率单位
b)输入电机铭Pai参数
c)选择连接宏Cn011-MODBUS通讯
d)选择应用宏AP000
Cn011连接宏对应参数如表2所示。

表2 Cn011对应参数设置

3）修改MODBUS通讯参数，其它参数为Cn011连接宏默认参数：
P2014[0]=0 不监控报文间隔时间，否则可能会报F72故障
P2021[0]=3 MODBUS设备地址为3（与触摸屏组态软件中设置的从站地址一致）

4. 触摸屏组态
        在WinCC Flexible 2008 SP4 China软件中组态Smart 1000 IE触摸屏。详细步骤如下：
1）创建项目。
        创建一个空项目，如图3所示。

图3 创建空项目

        选择触摸屏设备为Smart 1000 IE，如图4所示。

图4 选择Smart 1000 IE触摸屏

2）设置连接。
        在连接画面中新建一个连接，相关参数设置如下：
通讯驱动程序：Modicon MODBUS
类型：RS485
波特率：9600
奇偶校验：偶
数据位：8
停止位：1
组帧：RTU Standard
CPU类型：984
从站地址：3
        连接设置如图5所示。

图5 连接设置

3）添加变量。
        添加与变频器监控相关的10个变量，如表3所示。

表3 变量列表

        变量地址参照V20变频器操作手册，添加完成后的变量画面如图6所示。

图6 添加变量

         速度设定值变量SetPoint是由-16384(-4000H)到+16384(+4000H)来表示-50Hz到+50Hz的转速，此处采用变量的线性转换属性，将-16384对应-1500，+16384对应+1500，如图7所示。再采用变量的限制值属性，将变量的输入值限制在-1600和+1600之间，如果超出该限制值的范围，则输入不起作用。如图8所示。

图7 速度设定值变量线性转换

图8 速度设定值变量限制值

        速度反馈值变量Feedback也是由-16384(-4000H)到+16384(+4000H)来表示-50Hz到+50Hz的转速，此处也采用变量的线性转换属性，将-16384对应-1500，+16384对应+1500，如图9所示。注意，图9和图7所示的线性转换是一致的。

图9 速度反馈值变量线性转换

4）添加画面。
        项目生成时已经有一个模板和一个画面，此例仅用到一个画面。修改画面的名字为V20_Monitor，如图10所示。

图10 编辑之前的画面V20_Monitor

5）编辑模板。
        模板中的对象在选择使用模板的画面中会显示出来，此处把西门子的LOGO和退出Runtime的按钮放置在模板中，如图11所示。

图11 编辑模板

         然后在按钮的事件属性中添加函数。在按钮STOP RT事件属性的单击事件下添加StopRuntime函数，如图12所示。

图12 退出运行画面按钮事件设置

6）编辑画面。
        在V20_Monitor画面中放置IO域、文本域、按钮、棒图、圆形等对象。在文本域中输入相应的文本，设置字号、颜色等，将相关对象分类排列整齐，完成后的V20_Monitor画面如图13所示。

图13编辑完成的画面V20_Monitor

        给10个IO域分别连接10个变量。

        其中控制字1和状态字1采用16进制显示，控制字1类型模式为输入/输出，状态字1类型模式为输出，如图14所示。

图14 控制字1对应IO域常规设置

         转速设定、实际转速、输出电压、直流电压采用带符号整数显示，转速设定类型模式为输入/输出，其它三个变量类型模式为输出，如图15所示。

图15 实际转速对应IO域常规设置

         输出频率、输出电流、输出转矩、输出功率采用带符号整数显示，并移动小数点2位，类型模式为输出，如图16所示。此处移动小数点2位的作用是将通讯接收到的值除以100并显示在触摸屏上，这样做的理由是V20变频器在发送这些值时将实际值乘了100。

图16 输出电流对应IO域常规设置

         除了用IO域来显示实际转速的数值外，还采用棒图这种图形化的形式来显示实际转速，编辑完成的棒图外观如图17所示。

图17 编辑完成的棒图外观

         设置棒图的常规属性，其中连接变量为Feedback，Z大值设为2000，Z小值设为-2000，如图18所示。

图18 棒图常规属性设置

         设置棒图的外观，如图19所示。

图19 棒图外观属性设置

         设置棒图刻度，如图20所示。

图20 棒图刻度属性设置

          运行指示灯用来指示变频器是否处于运行状态，连接变量为StsWord1的第2位，运行时显示绿色，非运行时显示白色。其外观动画设置如图21所示。

】、
