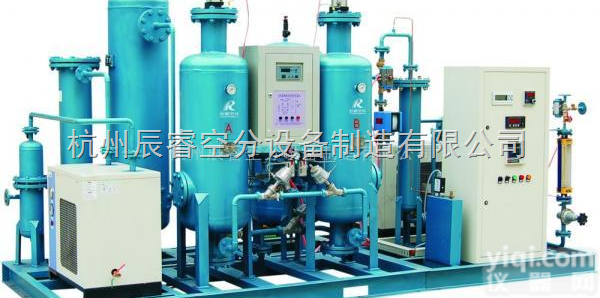

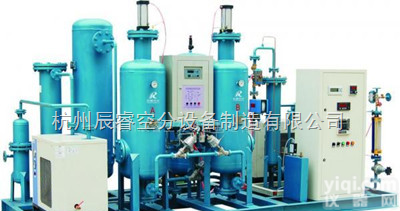

氮气纯化装置氮气纯化机

原氮经原气阀,氮流量计，除氧器，氢气经加氢阀 ，加氢流量计计量与氮气混合，进行催化除氧。再经冷却器降温，用冷却水使气体降温，进入汽水分离器，分离水份。再经冷凝器，用冷冻水使气体深度干燥，经汽水分离器分离水份。
此时气体可以分别经阀门，进入1组吸附干燥器或2组吸附干燥器吸附干燥，然后经阀门，再经过滤器，纯氮由纯氮出口阀门13送使用地点。
该复式流程，在一只吸附干燥器工作的同时，另一只吸附干燥器可以进行再生处理，再生用气取部分干燥纯氮，通过阀门，再生流量计，阀门送1组吸附干燥器或2组吸附干燥器，加热再生吸附剂，再生废气经阀门进入汽水分离器放空，水份经阀门排出。
DYC-111、GX吸附剂和GX过滤器除去氮气中的杂质氧、水汽和尘埃等。本装置采用复式流程，一组工作，同时另一组再生、待用。两组交替使用，设备可以长期连续运行。
复式流程，每一组由除氧器、冷却水、干燥器串联组成，可以一组工作，同时另一组可以进行再生处理，相互交替工作和再生，以保证设备连续运行。

装置特点：

1. 催化剂采用了Z先进环保的催化材料。具有吸附深度高，吸收杂质气量大的特点，经催化吸附干燥过滤后使其Z终纯度达99.9999%以上。100级的气体出口过滤器使其Z终纯气颗粒小于0.1μ，确保气体满足高纯气要求，原位再生功能保证了气体的品质如一，达到了环保节能的Z终目的

2. 本装置所有阀门，容器，管路全系不锈钢制作，均采用国内外专业制造企业的名优产品，直接保证了设备工作过程中的高真空无渗透及无故障运行安全可靠性。

3. 精致的控制仪表，电路电器选自高端跨国公司，如西门子，施耐德等。

4. 设备所有连接接头均选自知名企业先进的VCR接头,杜绝渗漏，安全快捷。

5. 人性化的外观设计,使设备外形精巧更美观，操作更方便
