RS-3000 热式气体质量流量计
- 型号：RS-3000
- 产地：江苏 淮安市
- 供应商：江苏中仪自动化仪表有限公司
- 供应商报价： 电议
- 标签：热式气体质量流量计,热式气体质量流量计价格,热式气体质量流量计厂家
产品库
一、产品介绍 ZY-RS-3000热式气体质量流量计是采用热传导原理：直接测量气体的质量，不需要温度、压力补偿，是一种先进的气体流量测量仪表，它代表了气体流量测量的发展趋势。 ZY-RS-3000热式气体质量流量计传感器部分由两个基准级铂电阻温度传感器组成，采用桥式环路，一个传感器测量流体温度，另一个传感器为加热元件，维持高于流体温度的恒温差，即气体流过加热元件时将热量带走，带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率，电路中输出功率的大小与流体的质量有关，由此测量流量。 ZY-RS-3000热式气体质量流量广泛应用于电力、石油天然气、环保、冶金、造纸、医药等行业单一气体和固体比例多组份气体的流量测量。 二、主要特点 1、直接测量质量流量，无需温度和压力补偿，测量方便、准确、可得到气体的质量流量或标准体积流量。 2、可测量范围宽，流速高至0.1～100Nm3/s均可准确测量，尤其适合大口径测量。 3、安装简单、施工量小，插入式尤为简单。 4、自带球阀，对于一些介质可实现在线安装，校正维修方便。 5、智能型流量积算仪，数字化设计，可查询十年内测量数据，带输出、通讯功能。 三、技术指标 测量介质：各种气体（乙炔气除外） 管径范围：DN10～600mm 流速范围：0.1～100Nm3/s 准确度：±0.5%，±1% 介质温度：-40～350℃ 工作压力：<4MPa，耐高压型<20MPa 供电电源：一体型DC24V,分体型AC220V 输出信号：4～20mA(负载<500Ω) RS485 管道材质：碳钢、不锈钢、铸铁、塑料等 显示：一体型：8位字段式加24位提示符；分体型；汉字显示 显示内容：质量流量、标况体积流量、累积流量、标准时间、累积运行时间等。 分体转换器外形：壁挂式：213×185×107mm；盘装式：160×80×160mm 分体转换器与传感器距离<25m 分体转换器防护等级：壁挂式：IP65；盘装式：IP52 传感器材质：插入式：不锈钢；管段式：不锈钢、碳钢 传感器防护等级：IP67 防爆等级：EXd Ⅱ CT3 |
| |

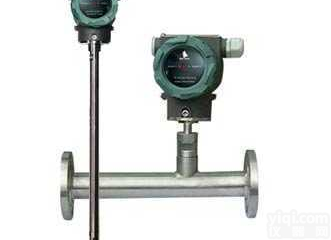

四、一体式热式气体质量流量计 一体式热式气体质量流量计分为插入式和管段式
|
管段式传感器数据表 |
内径 （mm）DN | 重量 （Kg） | 安装长度 （mm）L | 法兰尺寸（mm） | 额定压力 （MPa） | ||
D | D0 | N×A | ||||
10 | 4.3 | 280 | 90 | 60 | 4×14 | 1.0 |
20 | 7.8 | 280 | 105 | 75 | 4×14 | |
32 | 9.5 | 280 | 140 | 100 | 4×18 | |
50 | 12.2 | 280 | 165 | 125 | 4×18 | |
80 | 17.5 | 280 | 200 | 160 | 8×18 | |
100 | 19.2 | 280 | 220 | 180 | 8×18 | |
150 | 25.1 | 310 | 285 | 240 | 8×22 | |
200 | 40.5 | 340 | 340 | 295 | 8×22 | |
250 | 61.0 | 370 | 395 | 350 | 12×22 | |
300 | 89.0 | 410 | 455 | 400 | 12×22 | |
350 | 97.2 | 440 | 505 | 460 | 16×22 | |
400 | 102.3 | 480 | 565 | 515 | 16×26 | |
450 | 113.5 | 510 | 615 | 565 | 20×26 | |
500 | 147.8 | 550 | 670 | 620 | 20×26 | |
600 | 211.5 | 620 | 780 | 725 | 20×30 | |
700 | 331 | 690 | 860 | 810 | 24×26 | 0.6 |
800 | 489 | 750 | 975 | 920 | 24×30 | |
1000 | 810 | 890 | 1175 | 1120 | 28×30 | |
五、分体型热式气体质量流量计 分体流量计是在一体型基础上加装分体转换器，便于远程离操作仪表，转换器采用汉字显示，多功能测量，分为壁挂式和盘装式两种。
|
