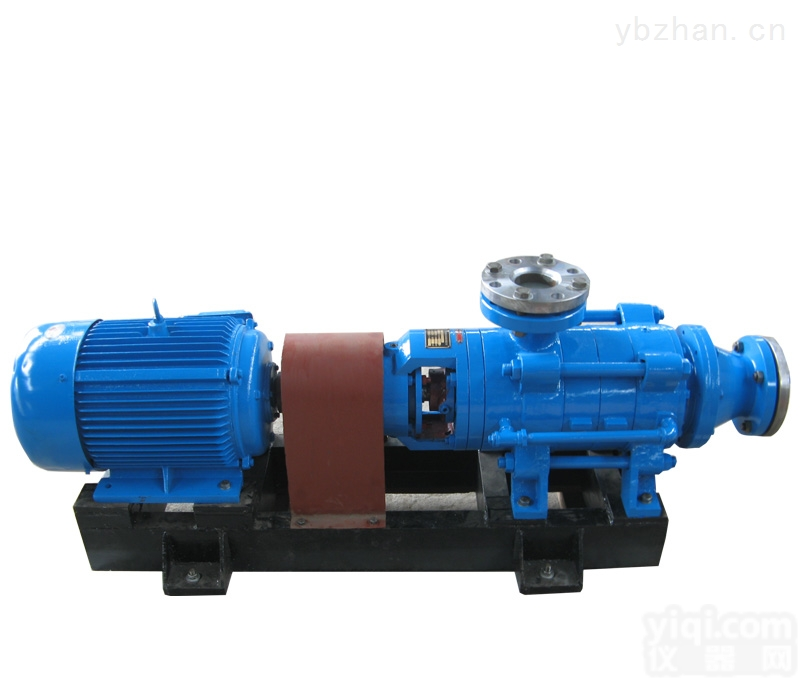

D25-50*10型清水离心泵

 D型卧式多级离心泵为多级、单吸、节段式离心清水泵。适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

参数范围：

流量Q 6.3~600m³/h

扬程H 17~850m

型号说明：

D25-50*10

“D”－表示单吸多级节段式离心清水泵。

“25”－表示泵的流量（m³/h）。

“50”－表示泵的单级扬程（m）。

 “10”－表示级数。

结构型式：

D型泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

旋转方向：

从电机端向泵看为顺时针方向旋转。

主要零件材质：

泵的过流部件材质均为铸铁，轴的材质为45号钢。

 D25-50*10型清水离心泵成套范围：

泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

泵的拆卸

拆卸时应严格保护零件的制造精度不受损伤：拆卸穿杆的同时应将各中段用垫垫起， 以免各中段止口松动下沉将轴压弯?

注意亊项：

a、将泵壳内的液体放掉：

b、如果轴承部件是稀油润滑时应将润滑油放掉；

C、拆去妨碍拆卸的附属管路，如平衡管、水封水管等管路和引线，

拆卸顺序：

泵的拆卸步骤应从拆下吐出側的轴承部件开始，其顺序大致如下（因泵的结构有所差别.在拆卸过程中会略有不同）:

a、柠下吐出侧轴承压盖上的螺栓及吐出段、填料函体、轴承体三个零件之间的连接螺母卸下轴承部件乙：

b、拧下轴上的圆螺母，依次卸下护套、轴承内圈（轴承）、有孔轴承压盖、挡水圈后，卸下填料体（包括填料压盖、填料环和填料等）：

c、依次卸下轴上的O型密封圈、轴套、平衡盘和键后，卸下吐出段（包括末级导叶、 平衡环、平衡套等）;

d、卸下末级叶轮和键后，卸下中段（包括导叶）：按同样方法依次卸下其余各级的叶轮、中段和导叶，直到卸下首级叶轮为止：

e、拧下吸水段与轴承体的连接螺母和轴承压盖上的螺栓后，卸下轴承部件甲（在这之前 应先将泵联轴器卸下）；

f、将轴从吸入段中抽出，拧下轴上的锁紧螺母，依次将轴承内圈、O型密封圈、轴套和挡套等卸下。

至此拆卸工作基本完成，但在上述拆卸过程中，还有部分零件是相互连接在一起的，一般情况下拧下连接螺栓或螺母后即可卸下。
