手动球阀

产地：上海市嘉定区南翔工业区昌翔路178号
供应商：上海湖泉阀门公司
供应商报价：面议
标签：手动球阀,500,上海湖泉阀门公司

产品信息

手动球阀产品简介：
上海湖泉电动阀门自成立以来专注生产自动化阀门，手动球阀和电动球阀控制方便自入，球体有不锈钢和陶瓷等耐高温和耐磨产品，借住上海这个大舞台，公司得到了很大质的飞跃，引招了部分他国技术、销售和管理方面的精英，从而公司在国内外得到了很快的发展，部分产品申请获得了，获得了市政和用户的青睐并远销东南亚和欧洲。

手动球阀产品特点：
不仅结构简单、密封性能好，而且在一定的公称通径范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展Z快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。

手动球阀性能参数：
1.传动：手动、蜗轮、伞齿轮、气动/电动(带手动)
2.连接：内螺纹、外螺纹、法兰、焊接、对夹式、卡箍、卡套
3.结构：浮动球、固定球、直通、(T/L型三通)、四通、半球直通等。
4.密封：软密封、硬密封、衬胶、衬氟等。
5.压力：0.6Mpa≤64.0Mpa
6.口径：DN15≤DN800
7.温度：0℃≤550℃
8.阀体材料：不锈钢、铸钢、碳钢、铸铁等。
9.适用介质：水、油品、蒸汽等。

手动球阀主要外形连接尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D₁	D₂	b	Z-ød	D₆	f	f₀	H	H₁	D₀	分量 (kg)
1.6	40	240	150	110	88	20	4-ø17.5				340	400	220	21
	50	250	165	125	102	20	4-ø17.5				348	408	220	22
	65	270	185	145	122	20	4-ø17.5				350	415	220	33
	80	280	200	160	133	20	8-ø17.5				428	510	280	36
	100	300	220	180	158	20	8-ø17.5				571	670	280	47
	125	325	250	210	184	22	8-ø17.5				614	756	320	78
	150	350	285	240	212	24	8-ø22				682	848	320	85
	200	400	340	295	268	26	12-ø22				820	1036	400	150
	250	450	405	355	320	30	12-ø26				968	1244	450	273
	300	500	460	410	370	30	12-ø26				1145	1474	560	379
	350	550	520	470	430	34	16-ø26				1280	1663	640	590
	400	600	580	525	482	36	16-ø30				1450	1886	720	894
	500	700	715	650	585	44	20-ø33				1676	2181	720	958
2.5	40	240	150	110	88	20	4-ø17.5				340	400	220	22
	50	250	165	125	102	20	4-ø17.5				348	408	220	28
	65	270	185	145	122	22	8-ø17.5				350	415	220	33
	80	280	200	160	133	22	8-ø17.5				425	510	280	46
	100	300	235	190	158	24	8-ø22				571	670	280	64
	125	325	270	220	184	28	8-ø26				614	750	320	105
	150	350	300	250	212	30	8-ø26				682	848	320	134
	200	400	360	310	278	34	12-ø26				820	1036	400	213
	250	450	425	370	335	36	12-ø30				968	1244	450	290
	300	500	485	430	390	40	16-ø30				1145	1474	560	399
	350	550	555	490	450	44	16-ø33				1280	1663	640	631
	400	600	620	550	505	44	16-ø36				1450	1886	720	900
	500	700	730	660	615	44	20-ø36				1676	2181	720	1180
4.0	50	250	160	125	100	20	4-ø18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-ø18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-ø18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-ø23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-ø25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-ø25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-ø30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-ø23	88	3	4	370	438	450	35
	65	280	200	160	130	28	8-ø23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-ø23	121	3	4	455	550	280	61
	100	350	250	200	168	32	8-ø25	150	3	4.5	551	670	320	86
	125	400	295	240	202	36	8-ø30	176	3	4.5	634	776	360	140
	150	450	340	280	240	38	8-ø34	204	3	4.5	718	893	400	180
	200	550	405	345	300	44	12-ø34	260	3	4.5	873	1100	450	273
10.0	50	250	195	145	112	28	4-ø25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-ø25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-ø25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-ø30	150	3	4.5	606	726	360	129
	125	400	310	250	210	42	8-ø34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-ø34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-ø41	260	3	4.5	980	1214	560	426

首要零件资料

类型	阀体阀盖	阀板阀座	阀杆	阀杆螺母	填料	手轮
Z41H-16Q Z41H-25Q	球墨铸铁	2Cr13	2Cr13	铝铁青铜	柔性石墨	球墨铸铁
Z41H-16C Z41H-25 Z41H-40 Z41H-64 Z41H-100	WCB	2Cr13
Z41Y-16I Z41Y-25I	铬钼合金钢	硬质合金

本产品知识来自： http://www.ddqf。。ｎｅｔ/shoudongqiufa/219.html

电动球阀 http://www.ddqf。。ｎｅｔ/diandongqiufa/

手动球阀 http://www.ddqf。。ｎｅｔ/shoudongqiufa/

浮球阀 http://www.ddqf。。ｎｅｔ/fuqiufa/

V型球阀 http://www.ddqf。。ｎｅｔ/Vxingqiufa/

气动球阀 http://www.ddqf。。ｎｅｔ/qidongqiufa/

固定球阀 http://www.ddqf。。ｎｅｔ/gudingqiufa/

螺纹球阀 http://www.ddqf。。ｎｅｔ/luowenqiufa/

塑料球阀 http://www.ddqf。。ｎｅｔ/suliaoqiufa/

法兰球阀 http://www.ddqf。。ｎｅｔ/falanqiufa/

衬氟球阀 http://www.ddqf。。ｎｅｔ/chenfuqiufa/

焊接球阀 http://www.ddqf。。ｎｅｔ/hanjieqiufa/

真空球阀 http://www.ddqf。。ｎｅｔ/zhenkongqiufa/

铸钢球阀 http://www.ddqf。。ｎｅｔ/zhugangqiufa/

不锈钢球阀 http://www.ddqf。。ｎｅｔ/buxiugangqiufa/

铸铁球阀 http://www.ddqf。。ｎｅｔ/zhutieqiufa/

偏心半球阀 http://www.ddqf。。ｎｅｔ/pianxinbanqiufa/

高压球阀 http://www.ddqf。。ｎｅｔ/gaoyaqiufa/

软密封球阀 http://www.ddqf。。ｎｅｔ/ruanmifengqiufa/

高温球阀 http://www.ddqf。。ｎｅｔ/gaowenqiufa/

信息声明：本产品供应信息由仪器网为您整合，供应商为（上海湖泉阀门公司），内容包括（手动球阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（手动球阀）的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

Q941、Q947球阀电动球阀手动球阀 球阀电动球阀手动球阀

型号：Q941、Q947球阀电动球阀手动球阀
Q941、Q947球阀电动球阀手动球阀 二通球阀电动球阀手动球阀

型号：Q941、Q947球阀电动球阀手动球阀

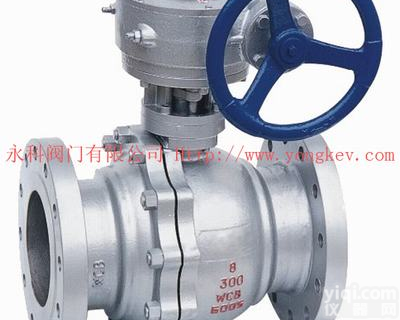

Q41F手动球阀温州永科Q41F手动球阀销售及供应Q41F手动球阀阀门

型号：Q341F-16C/25C/40C/64C DN15~DN250
V型手动球阀 美国博雷V型手动控制球阀-V型手动球阀

型号：V型手动球阀
防盗球阀,防盗球阀,手动球阀,手动防盗球阀，法兰防盗球阀

型号：FD341F
手动球阀，DQ41FY-16手动球阀，手动法兰球阀

型号：DQ41FY-16
Q11F-16P 手动螺纹球阀|三片式手动球阀|不锈钢手动球阀

品牌：POV

型号：Q11F-16P
Q41F-16C 碳钢手动球阀|铸钢手动球阀|法兰手动球阀

品牌：POV

型号：Q41F-16C
手动球阀，厂家直销双法兰手动不锈钢球阀，手动两片式球阀

品牌：VATTEN

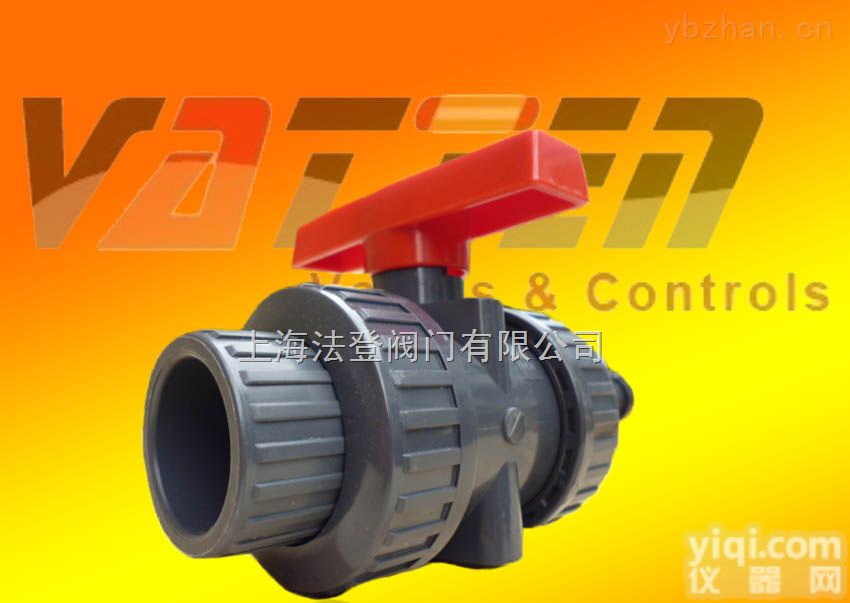

手动塑料球阀手动UPVC球阀进口手动球阀 FIP
《英国进口手动球阀》《英国UK进口手动球阀》《英国保罗进口手动球阀》

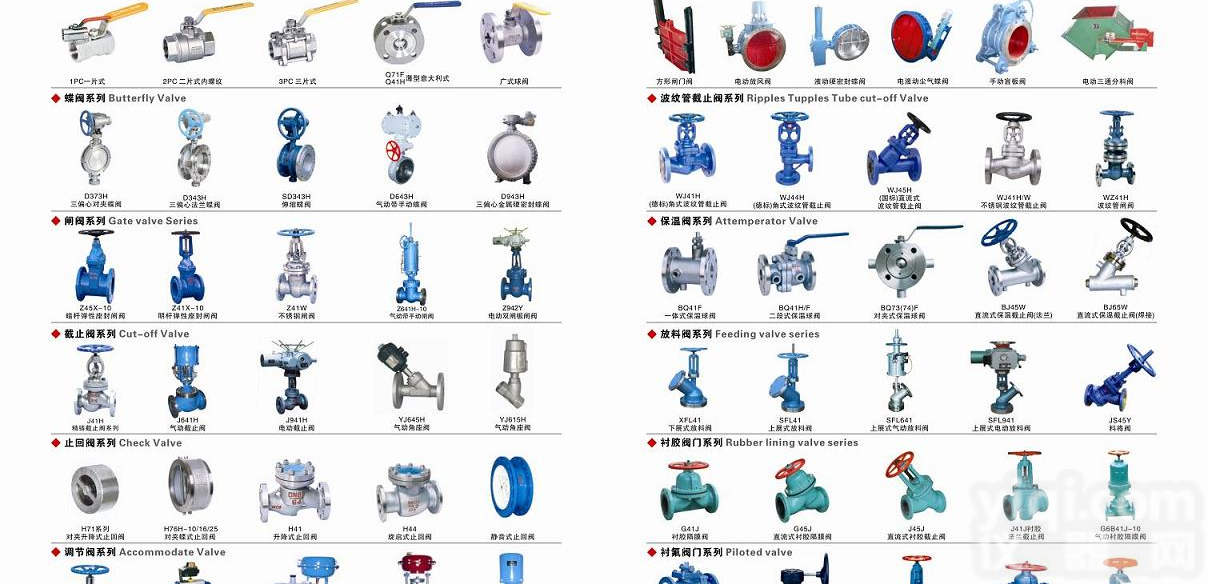

永科阀门手动球阀|蜗轮球阀|气动球阀|液动球阀|电动球阀
