BPXZ-Y系列变电站电气设备交流耐压谐振试验装置

型号：BPXZ-Y系列
产地：上海宝山
供应商：上海徐吉电气有限公司
供应商报价：面议
标签：变电站电气设备交流耐压谐振试验装置,9879,上海徐吉电气有限公司

产品信息

BPXZ-Y系列变电站电气设备交流耐压谐振试验装置的详细介绍

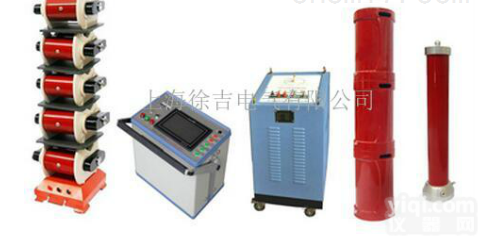

产品图解

型号命名说明：
BPXZ-Y**/**—**,“BPXZ-Y”为产品代号,“**/**”是系统输出电压，单位为kV,多个用“/”分开；**是系统容量,单位为kVA。

产品特性

    1.同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
    2.变频控制源容量幅度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用了多电源模式，方便现场取电。
    3.配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

产品参数

技术参数
额定输出电压	0～1000kV及其以下
输出频率	30～300H_z
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率连续工作时间60min
品质因数	30～90
频率调节灵敏度	0.1H_z
不稳定度	＜0.05%
工作电源	单相220V或三相380V±10% 工频50H_z±5%

系列产品配置及适用范围
产品型号	适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300H_z)
产品型号	变频电源	谐振电抗器	激励变压器	分压器	适用范围
BPXZ-Y/50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV电力变 10kV开关、母线、PT、CT等 10kV(300mm²)电缆≤1.0km
BPXZ-Y/108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	110kV	31500kVA及以下35kV电力变 35kV开关、母线、PT、CT等 10kV(300mm²)电缆2km 35kV(300mm²)电缆0.5km
BPXZ-Y/200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等(预防性试验) 35kV(300mm²)电缆≤1.0km 10kV(300mm²)电缆≤2.0km
BPXZ-Y/270/270/45	15kW	45kV/1A六台 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等 35kV(300mm²)电缆≤1.2km 10kV(300mm²)电缆≤3.0km
BPXZ-Y/800/400/50	30kW	50kV/2A八台 (干式) 100kV/2A四台 (油浸式)	30kVA (干式) 30kA (油浸式)	400kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 110kV/220kVGIS、PT、CT等 35kV(300mm²)电缆≤2.0km 110kV(300mm²)电缆≤0.7km
BPXZ-Y/1600/800/200	60kW	200kV/2A四台 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 500kVGIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV(400mm²)电缆≤1.5km 220kV(400mm²)电缆≤1.0km
