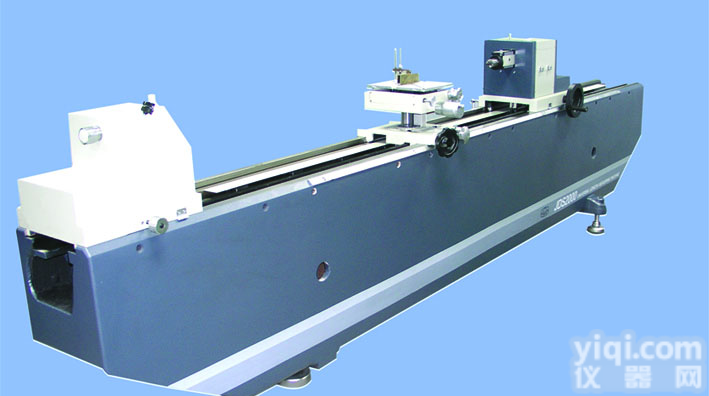

JDS3000 新天光学位移测量仪JDS3000，三米光栅测长机，新天测长仪

新天光学位移测量仪JDS3000，三米光栅测长机，新天测长仪

新天测长仪JDS3000特点

光栅数显化：采用钢带反射光栅直接粘贴在床身基面上，测量长度显示在计算机显示屏上。
温度误差实时补偿：配有温度传感器，计算机能自动完成温度误差的实时补偿。
基座：优质花岗岩基座，刚性和稳定性好。
测量主轴：采用优化方形设计，确保测量时运动性能的稳定性。
提示功能：实时提示测量操作步骤。
拐点图示窗：软件界面上具有拐点图示窗，操作十分方便。

JDS3000技术参数
测量范围 （mm）

数字显示当量及仪器准确度：
数字显示当量：0.2μm
示值误差：±(0.5+L/200)μm，其中L为被测长度，单位：mm
阿贝测轴移动范围：±10
测量力：1.5N或2.5N

测帽内径配合尺寸：Φ6H7
测量杆与测帽内径配合外径尺寸：Φ6g6
万能工作台
垂直行程：70mm
横向行程：40mm
水平位置纵向浮动行程：10
旋转：＞ ±3°
摆动：＞ ±3°
横向测微鼓分划值：0.01
工作台承重：10kg
顶针架Z大夹持直径
当长度在0～170mm时 ：Φ140
当长度在170～210mm时 ：Φ130
V型支架
高度调节范围：＞28
支承工件直径范围：至Φ30
量块支架：支承量块长度范围：至1000
量棒支架：支承量棒长度范围：至1000
量块架：研合量块长度范围 ：至1000
V型铁工作范围：至Φ30

环境要求：室温 20℃±1℃，相对湿度≤60%RH

仪器外形尺寸与重量：
