电动衬氟蝶阀
上海戎钛阀门制造有限公司是【电动衬氟蝶阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

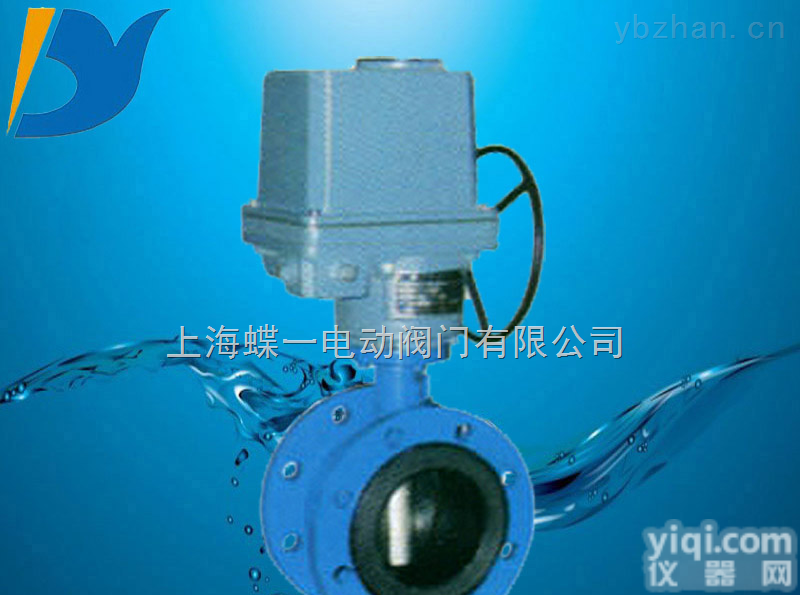

电动衬氟蝶阀(亦称耐腐蚀电动蝶阀/电动衬四氟蝶阀)是由电动执行器及衬氟蝶阀阀体组成，蝶阀是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，耐腐蚀电动蝶阀可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。
电动衬氟 蝶阀具有耐腐蚀、无泄漏、寿命长等优点。 电动衬四氟蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸及各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
电动衬氟 蝶阀 主要技术参数
阀体
阀体形式 | 直通铸造阀 |
公称通径 | DN50～1000mm |
公称压力 | PN1.0、1.6 MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰式、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
执行机构
执行器型号 | DZW、HQ、DSR、381R |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 |
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
电动衬氟 蝶阀 主要零件材料
阀体、底座 | 球墨铸钢、铸钢、不锈钢、全衬氟 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢、全衬氟 |
填料 | V型聚四氟乙烯填料、柔性石墨填料 |
电动衬氟 蝶阀 主要性能指标
公称通径DN(mm) | 50～1000 |
允许压差(MPa) | ≤ 公称压力 |
动作范围 | 0～90° |
泄露量 | 零泄露 |
基本误差 | ±2.5% |
回差 | ±2.5% |
死区 | 1% (可调) |
电动衬氟 蝶阀 主要性能规范
公称通径DN(mm) | 50-1800 |
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 |
低压气密试验 | 0.6 | 0.6 | 0.6 |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 |
电动衬氟 蝶阀 主要外形尺寸
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
H1 | 根据所配执行机构而定 |
A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。
| 电 话： 86- |
| ： |
| 传 真： 86- |
| 地 址： 上海市奉贤工业区 |
