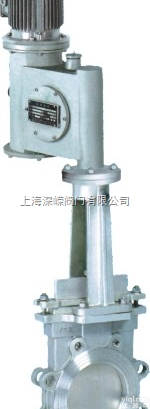

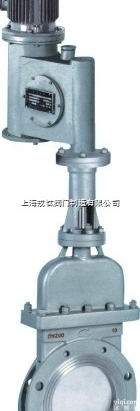

电液动暗板刀型闸阀

上海戎钛阀门制造有限公司是【APZ273电液动暗板刀型闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

电液动暗板刀型闸阀顾名思义就是平板阀板底部具有刀型斜切口，具有切断介质的功能，使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用，温度一般在120℃以下使用，高温也可以用特殊材质代替使用。根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露，硬密封根据不同泄露等级检验。该阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。

详细介绍:

公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤100℃ 纸浆、污水、煤浆、灰、渣水混和物   体、盖 闸阀 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金   构造图及主要外形及连接尺寸(mm)     MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100   4-M16 180   65 46 180 145 120   4-M16 180   80 46 195 160 135   4-M16 220   100 52 215 180 155   8-M16 220   125 56 245 210 185   8-M16 230   150 56 280 240 210   8-M20 280   200 60 335 295 265   8-M20 360   250 68 390 350 320   12-M20 360   300 78 440 400 368   12-M20 400   350 78 500 460 428   16-M20 400   400 102 565 515 482   16-M22 400   450 114 615 565 532   20-M22 530   500 127 670 620 585   20-M22 530   600 154 780 725 685   20-M27 600   700 165 895 840 800   24-M27 600   800 190 1010 950 898   24-M30 680   900 203 1110 1050 1005   28-M30 680   1000 216 1220 1160 1115   28-M30 700   1200 254 1450 1380 1325   32-M36 800   1.6 50 43 160 125 99   4-M16 180   65 46 185 145 120   4-M16 180   80 46 200 160 135   8-M16 220   100 52 220 180 155   8-M16 220   125 56 250 210 185   8-M16 230   150 56 285 240 210   8-M20 280   200 60 340 295 265   12-M20 360   250 68 405 355 310   12-M22 360   300 78 460 410 375   12-M22 400   350 78 520 470 435   16-M22 400   400 102 580 525 485   16-M27 400   450 114 640 585 545   20-M27 530   500 127 715 650 609   20-M30 530   600 154 840 770 720   20-M36 600   700 165 910 840 788   24-M36 600   800 190 1025 950 898   24-M36 680   900 203 1125 1050 998   28-M36 680   1000 216 1255 1170 1110   28-M42 700   1200 254 1485 1390 1325   32-M48 800

电液动暗板刀型闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

电　　话： 86-

：

传　　真： 86-

地　　址： 上海市奉贤工业区

郑州电液动暗板刀型闸阀工厂价格，电液动暗板刀型闸阀工厂价格
阀门技术快讯：
一种阀门式的热水瓶

　　本实用新型公开了一种阀门式的热水瓶，包括一外壳和设置在该外壳内的内胆，其还包括一阀门，该阀门设置在外壳下侧部，且该阀门穿过外壳并与内胆的底部连通。本实用新型是在传统的开水瓶上进行改造，利用水压原理来改善传统的开水瓶，在传统的保暖内胆的底部引出一个阀门，当需要开水时就可以通过阀门来控制取水量，避免开水淌出，防止烫伤。

　　一种阀门式的热水瓶，包括一外壳和设置在该外壳内的内胆，其特征在于：其还包括一阀门，该阀门设置在外壳下侧部，且该阀门穿过外壳并与内胆的底部连通。



本公司其他产品：
YK43Y型先导活塞式气体减压阀详细信息：
YK43Y型先导活塞式气体减压阀介绍
本系列先导活塞式气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本先导式超大膜片高灵敏度减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
一、YK43Y型先导活塞式气体减压阀主要技术参数和性能指标
公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
Z高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
Z小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989
*：壳体试验不包括膜片、顶盖
二、YK43Y型先导活塞式气体减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
三、YK43Y型先导活塞式气体减压阀主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB/FCB*
阀座 阀盘 2Cr13/304*
缸套 2Cr13/25(镀硬铬)/304*
活塞 2Cr13/铜合金/铜合金*
活塞环 合金铸铁/对位聚苯*
导阀座 导阀杆 2Cr13/304*
膜片 1Cr18Ni9Ti
主阀 导阀弹簧 50CrVA
调节弹簧 60Si2Mn
密封垫(X/F型号) 橡胶/聚四氟乙稀
导阀体 导阀盖 25/304*
*：用于氧气介质时的材料
四、YK43Y型先导活塞式气体减压阀外形尺寸(PN1.6-4.0)单位：mm
公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465
五、YK43Y型先导活塞式气体减压阀外形尺寸(PN6.4-16.0) 单位：mm
公称通径DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950 855 495

六、YK43Y型先导活塞式气体减压阀连接形式：
法兰式：RF FM RJ
执行准备：JB79 GB9113 ANSI B16.5
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请
一、①YK43Y型先导活塞式气体减压阀产品名称与型号；②YK43Y型先导活塞式气体减压阀口径；③YK43Y型先导活塞式气体减压阀是否带附件以便我们的为您正确选型；④YK43Y型先导活塞式气体减压阀的使用压力；⑤YK43Y型先导活塞式气体减压阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
