戎钛 太原手动刀型闸阀供货商，手动刀型闸阀供货商

太原手动刀型闸阀供货商，手动刀型闸阀供货商

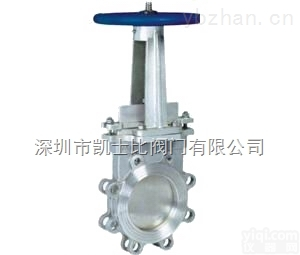

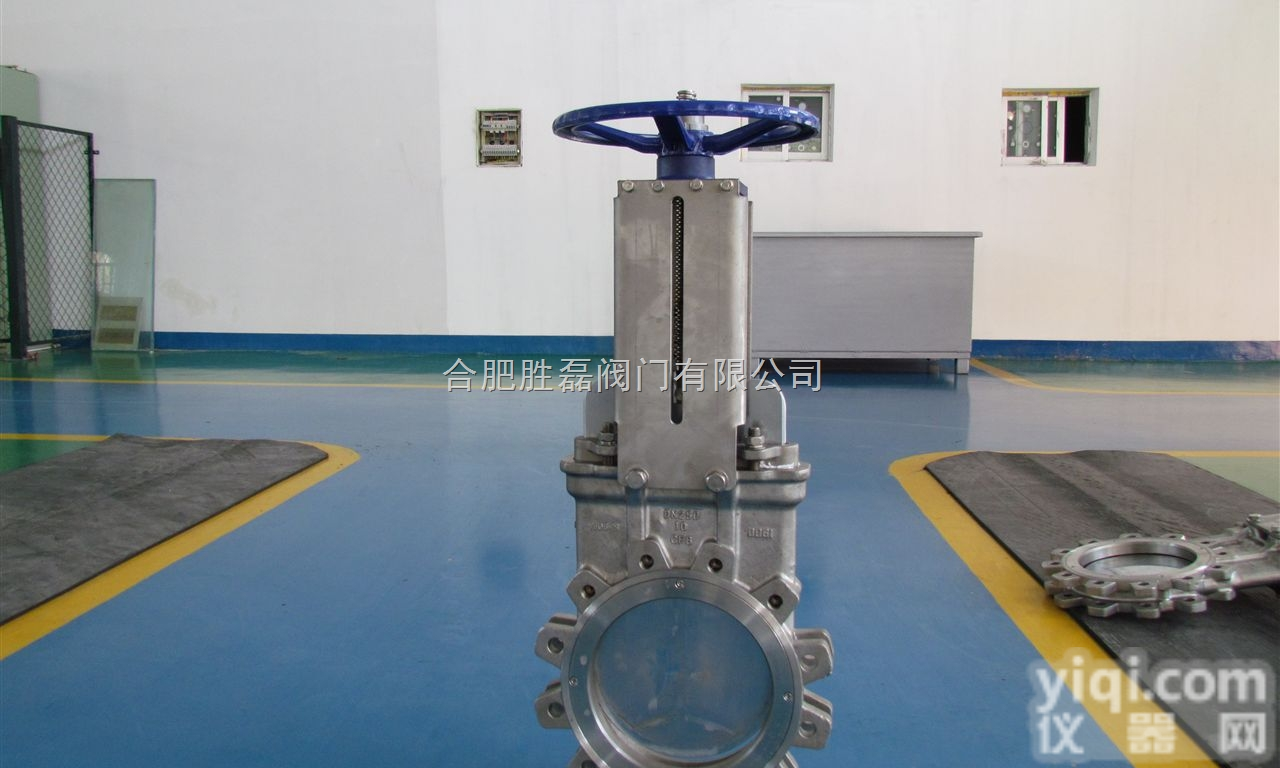

手动刀型闸阀

上海戎钛阀门制造有限公司是【手动刀型闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，Z常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；可做成能产生微量变形的闸板改善其工艺性，弥补密封面角度在加工过程中产生的偏差，叫弹性闸板 刀型闸阀关闭时密封面可依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

PZ73型刀型闸阀，PZ73系列刀型闸阀，PZ73系列刀形闸阀主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480

手动刀型闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。

电　　话： 86-

：

传　　真： 86-

地　　址： 上海市奉贤工业区

太原手动刀型闸阀供货商，手动刀型闸阀供货商
阀门技术快讯：
一种楔式刚性单闸板阀门用阀座

　　本实用新型公开了一种楔式刚性单闸板阀门用阀座，包括*接管和第二接管，*接管上位于楔式刚性单闸板阀门阀腔内的一个端面和第二接管上位于所述阀腔内的一个端面均为与楔式刚性单闸板阀门的闸板密封配合的阀座斜面；*接管上位于阀体外侧的一端设置*环形凸台，第二接管上位于阀体外侧的一端设置第二环形凸台，*环形凸台靠近阀体的一侧设置*环形焊接坡口，*环形凸台远离阀体的一侧设置第二环形焊接坡口；第二环形凸台靠近阀体的一侧设置第三环形焊接坡口，第二环形凸台远离阀体的一侧设置第四环形焊接坡口；*接管上设置*支扣，第二接管上设置第二支扣。该阀座装配简单，进而能够极大的降低了闸阀装配时的难度。

　　一种楔式刚性单闸板阀门用阀座，其特征在于：包括用于插入楔式刚性单闸板阀门进口的*接管(1)和用于插入楔式刚性单闸板阀门出口的第二接管(2)，所述*接管(1)上位于楔式刚性单闸板阀门阀腔(11)内的一个端面，以及所述第二接管(2)上位于所述阀腔(11)内的一个端面均为与楔式刚性单闸板阀门的闸板(10)密封配合的阀座斜面；所述*接管(1)上且位于阀体(3)外侧的一端设置有*环形凸台(11)，所述第二接管(2)上且位于阀体(3)外侧的一端设置有第二环形凸台(21)，所述*环形凸台(11)靠近阀体(3)的一侧面设置有与阀体(3)相配合构成*环形焊接坡口(4)的*环形焊接锥面(14)，所述*环形凸台(11)远离阀体(3)的一侧面设置有与楔式刚性单闸板阀门的*连接法兰(8)相配合构成第二环形焊接坡口(5)的第二环形焊接锥面(15)；所述第二环形凸台(21)靠近阀体(3)的一侧面设置有与阀体(3)相配合构成第三环形焊接坡口(6)的第三环形焊接锥面(24)，所述第二环形凸台(21)远离阀体(3)的一侧面设置有与楔式刚性单闸板阀门的第二连接法兰(9)相配合构成第四环形焊接坡口(7)的第四环形焊接锥面(25)；所述*接管(1)上设置有用于与阀体(3)一侧面卡接配合的*支扣(12)，所述第二接管(2)上设置



本公司其他产品：
GA51型单杠杆安全阀详细信息：
一、GA51型单杠杆安全阀 介绍
GA51型单杠杆安全阀适用于工作温度≤450℃的空气、蒸汽等介质的设备和管路上，作为超压保护装置。可调减压阀当设备和管路内压力超过允许值时，阀门自动关闭，保证设备和管路的安全运行。该阀出口有套筒式、法兰式二种，选购时应先核对确认。
二、GA51型单杠杆安全阀主要尺寸
公称通径
DN（mm） 尺寸（mm） 重量
（kg）
do L L1 DN H
40 32 120 110 290 630 25
50 40 135 310 310 630 30
80 65 160 345 345 630 55
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请
一、①GA51型单杠杆安全阀产品名称与型号；②GA51型单杠杆安全阀口径；③GA51型单杠杆安全阀是否带附件以便我们的为您正确选型；④GA51型单杠杆安全阀的使用压力；⑤GA51型单杠杆安全阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
