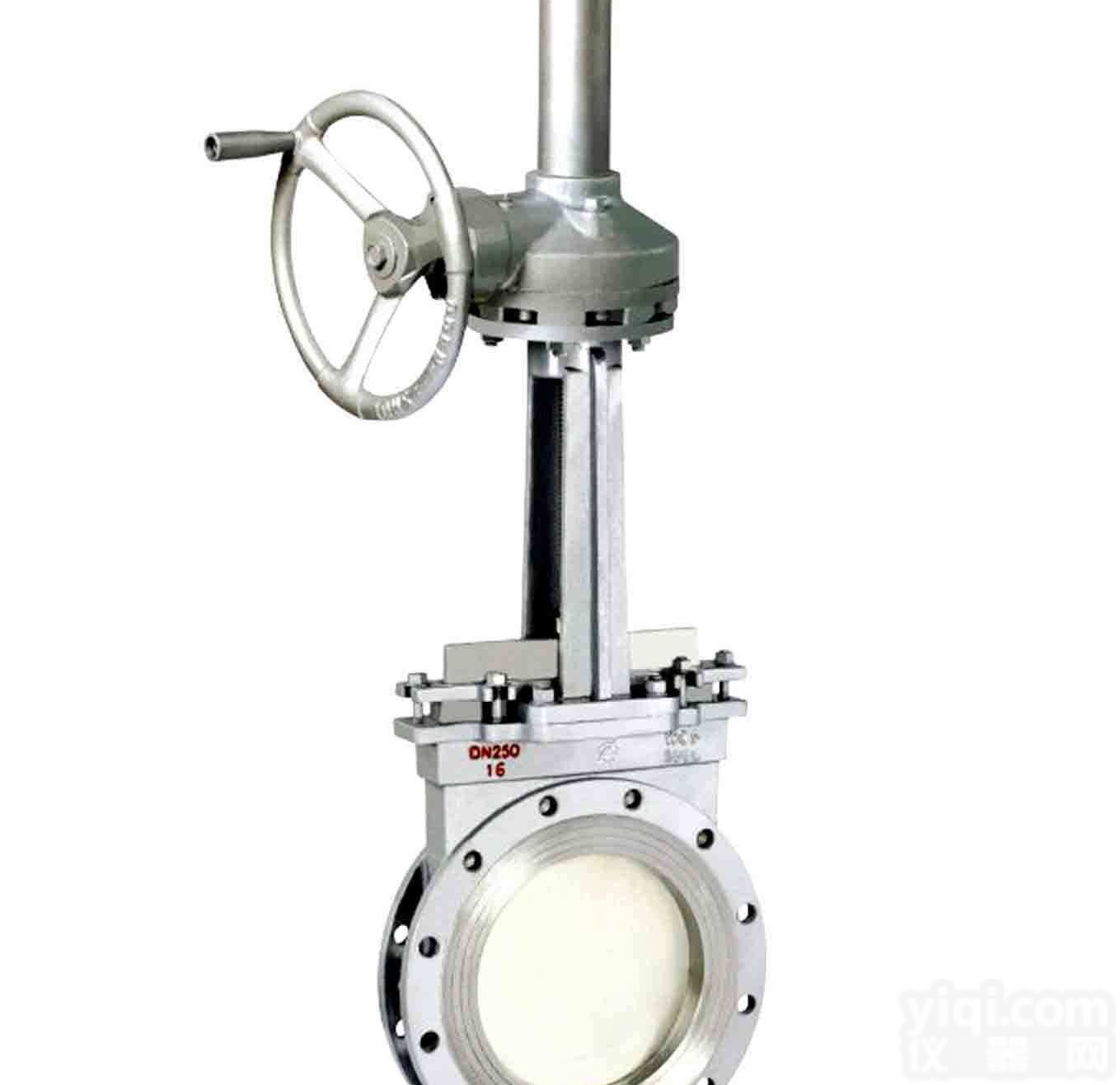

PZ543X戎钛 PZ543X伞齿轮刀形闸阀，PZ543X伞齿轮刀形闸阀价格优惠

PZ543X伞齿轮刀形闸阀，PZ543X伞齿轮刀形闸阀价格优惠



上海戎钛阀门制造有限公司是【PZ543X伞齿轮刀形闸阀】专业生产厂家。以质量求生存、以诚信求发展、拥有一支集科研、设计、制造、销售、服务于一体的高素质员工队伍，技术力量雄厚、生产工艺先进。精良的加工设备、完善的检测设备、健全的质量保证体系，确保了产品质量的可靠性。

PZ543X伞齿轮刀形闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。

PZ543X伞齿轮刀形闸阀主要外形及连接尺寸 （mm）

公称压力	DN	L	D1	D2	H	Z-M
0.6 MPa	50	18	90	110	300	4-M12
	65	1R	11n	130	310	4-M12
	80	51	125	150	330	4-M16
	100	51	115	170	380	4-M16
	125	0f	175	200	110	8-M16
	150	0f	200	225	500	8-M16
	200	70	255	280	580	8-M16
	250	70	310	335	670	12-M16
	300	76	362	395	820	12-M20
	350	76	112	115	900	12-M20
	100	89	162	195	1020	16-M20
	150	89	518	550	1150	16-M20
	500	111	568	600	1250	16-M20
	600	111	670	705	1500	20-M22
	700	127	775	81O	1750	24-M22
	800	127	880	920	2000	24-M27
	900	154	980	1020	2300	24-M27
	1000	165	1080	1120	2500	28-M27
	1200	190	1295	1310	2800	32-M30
1.0 MPa	50	18	100	125	300	1-M16
	65	18	120	115	310	1-M16
	80	51	135	160	330	1-M16
	100	51	155	180	380	8-M16
	125	57	185	210	110	8-M16
	150	57	210	210	500	8-M20
	200	70	265	295	580	8-M20
	250	70	320	350	670	12-M20
	300	76	368	100	820	12-M20
	350	76	128	160	900	16-M20
	100	89	182	515	1020	16-M22
	150	89	532	565	1150	20-M22
	500	111	585	620	1250	20-M22
	600	111	685	725	1500	20-M22
	700	127	800	810	1750	21-M22
	800	127	898	950	2000	21-M30
	900	154	1005	1050	2300	28-M30
	1000	165	1115	1160	2500	28-M30
	1200	190	1325	1380	2800	32-M36

PZ543X伞齿轮刀形闸阀订货流程：
一、订货时请注明:如1.产品名称、2.公称通径、3.使用压力、4.使用温度、5.使用介质、6.阀体材质、7发货地址。
二、若如由设计单位选定的型号，请按型号直接向我公司销售部订购。
三、如有特殊要求时请在订购产品时来电说明。
四、以上如有不明或发传真，发邮件咨询。
五、公司本着一切为客户服务的宗旨，以可用性、可信性、可靠性，与各方用户携手共创辉煌。



电　　话： 86-

：

传　　真： 86-

地　　址： 上海市奉贤工业区

PZ543X伞齿轮刀形闸阀，PZ543X伞齿轮刀形闸阀价格优惠
阀门技术快讯：
一种气体阀门的密封结构

　　本实用新型涉及一种气体阀门的密封结构，包括设置在阀体内的阀芯以及与该阀芯配合的密封件，密封件包括密封底板，设置在密封底板上的密封凸台以及设置在凸台台面上的径向凸缘。该气体阀门密封结构密封件的凸台台面上设有径向凸缘，径向凸缘与阀芯的凹陷面形成密封面，凸台的台面与阀芯的接触面形成进一步的密封，密封效果好，而且凸台的台面与阀芯的接触面吻合后阻止了径向凸缘对阀芯的凹陷面进行进一步的挤压，在长时间以及多次挤压的情况下，径向凸缘不会顶穿阀芯，造成阀芯损坏的现象，使用寿命长，密封效果好。

　　一种气体阀门的密封结构，包括设置在阀体内的活门组件以及与该活门组件配合的非金属材料的密封件，其特征在于，所述密封结构还包括密封座，设置在密封座上的凸台以及设置在凸台台面上的径向凸缘。



本公司其他产品：
H41N升降式止回阀详细信息：
一、H41N升降式止回阀介绍
　　 H41N升降式止回阀具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、冶金、电力、轻纺等生产过程中当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。H724X-浮球阀可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
二、H41N升降式止回阀主要设计参数
设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN15~DN200mm PN1.6、2.5、4.0MP
三、H41N升降式止回阀主要性能参数
公称压力 壳体试验 密封试验 适用介质 适宜温度
2.5 3.75 2.75 液化气、天然气等 -40~+80℃
4.0 6.0 4.4
四、H41N升降式止回阀主要零件材料
阀体、盖板 阀瓣 密封面
WCB 碳钢 不锈钢和尼龙
五、H41N升降式止回阀主要外形尺寸
公称通径 DN(mm) H41N-25型主要尺寸（mm） 重量
L D D1 D2 b f Z-фd H D3 (kg)
15 130 95 65 45 16 2 4-14 100 - 5
20 150 105 75 55 16 2 4-14 105 - 7
25 160 115 85 65 16 2 4-14 115 100 9
32 190 135 100 78 18 2 4-18 120 120 10
40 200 145 110 85 18 3 4-18 140 135 15
50 230 160 125 100 20 3 4-18 150 150 20
65 290 180 145 120 22 3 8-18 160 175 25
80 310 195 160 135 22 3 8-18 175 200 32
100 350 230 190 160 24 3 8-23 200 230 57
125 400 270 220 188 28 3 8-25 230 273 -
150 480 300 250 218 30 3 8-25 265 330 -
200 600 360 310 278 34 3 12-25 300 365 -
注：不锈钢止回阀尚有生产，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
上海戎钛阀门有限公司产品订货须知：
由于文字尺寸格式的限制很多尺寸无法列出、如需更多详细内容或纸质印刷样本或电子版样本请
一、①H41N升降式止回阀产品名称与型号；②H41N升降式止回阀口径；③H41N升降式止回阀是否带附件以便我们的为您正确选型；④H41N升降式止回阀的使用压力；⑤H41N升降式止回阀的使用介质的温度。
二、若已经由设计单位选定戎钛阀门有限公司公司的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的戎钛阀门公司专家为您审核把关。
