产品简介

高频低压普克尔盒调制器

在电光调制中（EOM），由普克尔效应制作的普克尔盒（Pockels cells）是常用的电光调制（EOM）常用器件。

普克尔效应，又叫普克尔斯效应，波克尔斯效应，泡克耳斯效应，泡克尔斯效应（pockels effect，pockels effect）,指的是特定晶体折射率与外加电场强度成一定比例关系的光电现象。

通过对外加电场的控制，从而改变一定方向的折射率，使得电光调制器普克尔盒（EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM）可以作为一个可变半波片工作，从而实现偏振态改变。当该电光调制器普克尔盒（EOM、普克尔斯盒、Pockels cells）置于两片垂直偏振片之间时，就可以实现光强调制。

关键词：横向普克尔盒，EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM, 电光调制器

根据电压加压方向不同，普克尔效应又可分为纵向普克尔效应和横向普克尔效应。

当电压加压方向平行与光传播方向时，称为纵向普克尔效应（（EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM））；

当电压加压方向与光传播方向垂直时，称为横向普克尔效应（（EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM）

当普克尔盒为纵向普克尔效应（EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM））时，普克尔盒半波电压与晶体长度无关，所以普克尔盒半波电压一般会高达上千伏，而能提供上千伏电压的电源，一般上线频率较低（Khz-Mhz），所以无法达到高频电光调制。

要想实现高频电光调制，考虑使用横向普克尔效应（EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM），美国Conoptics公司（上海昊量光电国内代理）生产的横向普克尔效应的半波电压随着晶体的长度增大而减小，所以可以把美国Conoptics公司（上海昊量光电国内代理）普克尔盒（低压普克尔盒、EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM）半波电压降低到一百伏左右，配套使用美国Conoptics公司（上海昊量光电国内代理）生产的高频放大电源，构成低压高频电光调制器。

对于电学部分的高压输出而言，包括开关调制在内的交流耦合信号调制器频率可以做到超高频调制,Z快可以使横向普克尔盒（EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM）调制频率高达800Mhz。

而对于一般任意模拟信号，因为高压线性放大难度更大，工艺更复杂，所以上限频率低于交流耦合信号，但是依然可提供到100Mhz的电光调制器普克尔盒（低压普克尔盒、EOM、普克尔斯盒、Pockels cells，Conoptics pockels cell EOM）产品。

分享到 :   人人网 腾讯微博 新浪微博 搜狐微博 网易微博

相关产品

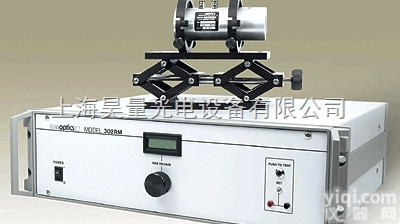

ConOptics低压电光调制器/普克尔盒
