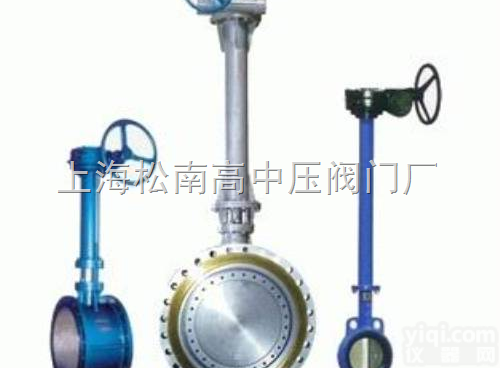

D341X/D343H 加长杆法兰蝶阀D341X/D343H
- 型号：D341X/D343H
- 产地：浙江省温州市永嘉县瓯北镇
- 供应商：永嘉中瓯阀门有限公司
- 供应商报价：面议
- 标签：加长杆法兰蝶阀D341X/D343H,280,永嘉中瓯阀门有限公司
产品库
【简单介绍】
加长杆法兰蝶阀D341X/D343H适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用
【详细说明】
加长杆法兰蝶阀D341X/D343H主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
加长杆法兰蝶阀D341X/D343H设计标准：GB/T2238-1989
加长杆蝶阀 D341X D343H法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
加长杆蝶阀 D341X D343H结构长度:GB/T12221-1989
加长杆蝶阀 D341X D343H压力试验:GB/T13927-1992;JB/T9092-1999
| |||||||
公称通径 | DN（mm） | 50～1200 | |||||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | ||
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | ||
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | ||||||
适用温度 | 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ | ||||||
加长杆蝶阀 D341X D343H主要零件材料：
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长，本产品一般按短系列,若需长系列或特殊材料定货时提出。
蝶阀的工作原理
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
