StrataBox StrataBox浅地层剖面仪
- 型号：StrataBox
- 供应商：广州慧洋科技有限公司
- 供应商报价：面议
- 标签：StrataBox浅地层剖面仪,-1,广州慧洋科技有限公司
产品库

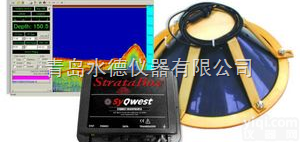

StrataBox?型浅地层剖面仪传感器单元非常轻便，- 广州慧洋科技公司-可直接与标准笔记本电脑进行连接，并配有GX声学收发器单元和Windows电脑软件。
StrataBox?型浅地层剖面仪优点：
地层分辨率：40 m的地层穿透为6 cm、
深度精确度± 0.5%、
地理位置输入；兼容NMEA、
数据存储和回放、
缩放模式、
事件标记、
便携或安置于舱壁、
10-30V直流输入、
支持windows xp和VISTA系统。
StrataBox?型浅地层剖面仪技术参数：
| 单位： | m或ft |
| 深度范围： | 0-5，10，20，40，80，150m 0-15，30，60，120，240，450ft 在米或英尺下，毫秒刻度均可用 在所有单元内自动调整范围模式 |
| 进档幅度： | 0-150m以1m为增幅，0-450ft以1ft为增幅 |
| 缩放范围： | 5，10，20，40，80m 15，30，60，120，240ft |
| 缩放模式： | 底部缩放、底部锁定缩放、标记缩放 GUI缩放(仅回放时可用) |
| 显示： | 常规数据、缩放数据、导航、深度 命令/状态，数据的色彩控制： 4个配色方案可选或定制(用户输入)， 数据颜色反色显示 |
| 地层分辨率： | 40 m的地层穿透为6cm |
| 深度分辨率： | 0.01m，0.1ft |
| 深度精确度： | 0.5 % |
| 声速： | 1500 m/s或4800 ft/s |
| 地理坐标： | NMEA 0183，GLL，GGA，RMC，VTG，VHW，HDT 可选波特率，RS-232(COM口2) |
| 数据输入： | ODEC Stratabox接口，56.7千波特，RS-422(COM口1) |
| 打印输出： | 并行端口接到TDU系列热敏打印机 |
| 浅水作业： | ＜2.5 m，取决于底质类型 |
| 发射速率： | Z高达10Hz，取决于深度和操作模式 |
| 事件标记： | 手动或定期(1分钟为间隔) |
| 数据文件输出： | 以ODC格式存储深度、导航和图像数据， 常规数据和缩放数据以像素格式的形式存储并可回放和打印 |
| 数据文件回放： | 文件能够以正常或快进模式播放或打印，且带暂停和GUI缩放 |
| 频率输出： | 10 KHz |
| 发射功率： | 300W(脉冲)，Z大可达1000W |
| 输入功率： | 10 -30V直流，额定功率为8W，反极性和过电压保护 |
| 尺寸： | 长25.4cm(10in)，宽15.876cm(6.25in)，高6. 25cm(2.5in) (见下图) |
| 重量： | 0.9kg(2Ibs) |
| 工作环境： | -25-60℃工作温度；-55-90℃储存 防水等级达EN60529 IP65(5级防水) 防震符合EN60945；CE认证 |
StrataBox?浅地层剖面仪结构图
StrataBox?浅地层剖面仪系统配置：
| 标准配置： | 选购配件： |
|---|---|
| StrataBox传感器单元 | 船侧换能器支架 |
| DC电源线 | TDU热敏打印机 |
| I/O数据插头组件 | 热敏媒体 |
| 换能器 | 12通道DGPS |
| 换能器电缆 | |
| 界面软件/CD | |
| 操作手册 |
StrataBox?浅地层剖面仪换能器图示及说明：
外壳：圆锥形PVC外壳。
电缆：Rochester1N2T电缆。
电缆接头：RMG-2-MP接头。
可固定在箱体或杆上。
