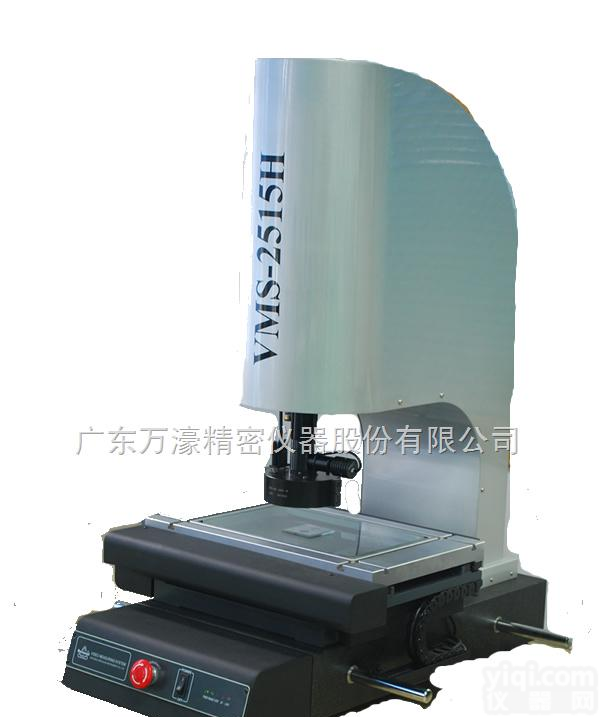

VMS-2515H 供应万濠二次元影像仪VMS-H系列二次元影像测量仪VMS-2515H

  仪器型号

VMS-2515H

VMS-3020H

VMS-4030H

工作台

金属台尺寸（mm）

450X280

500X330

606X466

玻璃台尺寸（mm）

306X196

350X250

450X350

运动行程（mm）

220X120

270X170

370X270

Z轴升降行程（mm）

150(调焦)

150(调焦)

150(调焦)

X、Y、Z轴数显分辨率

0.5 μm

0.5 μm

0.5 μm

X、Y坐标示值误差（μm）

 ≤3+L/75(L为被测长度单位：mm)

           仪器重量（kg）

146

 168

 266

           外形尺寸（mm）

760X600X900

760X600X900

970X670X940

影像系统

摄像机

SONY彩色 1/2″CCD摄像机

变倍镜头

美国NAVITAR变倍镜头/带同轴光变倍镜头（二选一）

变倍镜头倍率

0.7—4.5X

视频倍率

23.5X—148X

物方视场

11.1X—1.7mm（物方视场为对角线的长度）

                       电 源       AC220V/AC110V          功率  250W（不包含电脑）

仪器配件

                   1X镜筒（标配）

                 0.5X镜筒（选配）

             工作距离

变倍镜头

                        0.7X-4.5X

                       0.7X—4.5X

                (mm)

附加镜

       视频倍率

      物方视场(mm)

      视频倍率

     物方视场(mm)

0.5X（选）

       11.8X-74X

          22-3.4

      5.9X-37X

        44-6.8

                 175

标 配

      23.5X-148X

         11.1-1.7

      11.8X-74X

        22-3.4

                   92

2X（选）

      47X-296X

          5.5-0.9

      23.5X-148X

        11.1-1.7

                   36

                                                           电         脑                           （标配）

                                                           17″显示器                          （标配）

                                                           操纵杆                                （标配）

                                                         标准球                                 （选配）

                                                          RENISHAW简易测头        （选配）
