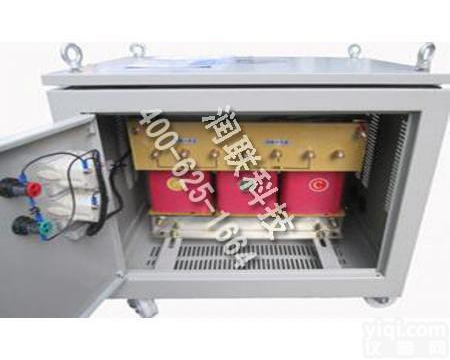

SBK-30KVA 内蒙古三相隔离变压器矿业隔离变压器SBK-30KVA/全铜线包/保证质...
- 型号：SBK-30KVA
- 产地：西安
- 供应商：陕西泰开电气设备有限公司
- 供应商报价：面议
- 标签：内蒙古三相隔离变压器矿业隔离变压器SBK-30KVA/全铜线包/保证质量,890,陕西泰开电气设备有限公司
产品库
西安厂家提供专业定制SG/ZSG/QZB/SBK/BK/JBK各类变压器；XJ01减压起动柜/SBW大功率稳压器/SVC全自动稳压器。质量保证，品Pai优势！
： :
■ 产品概述
本产品采用优质材料和先进的工艺技术专业生产 常规容量50VA-2000KVA之间，SG SBK系列三相干式隔离变压器，产品参照国外同类产品Z新研制开发进口设备用变压器,产品的各种输入、输出，电压高低，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带机箱等，均可根据用户的要求进行精心的设计与制造。
■产品特点
该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点。
■使用范围
该系列隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。
■技术参数
输入电压 | 额定电压±10% | 环境温度 | -15℃-+40℃ |
输出电压 | 额定电压+5%(空载) | 海拔高度 | <1000m |
效率 | ≥95% | 相对湿度 | <90% |
波形失真 | 无附加波形失真 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | |
功能 | 具有输入电压、输出电压、电流指示表 | ||
保护 | 具有过流保护可长期无人值守工作 | ||
绝缘电阻 | ≥50M | ||
电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | |
过载能力 | 二倍的额定电流,维持1分钟 | ||
连接方式 | Y/Y，Y/△，△/Y，△/△任意组合 | ||
执行标准 | GB1094.1-1996电力变压器*部分，JB/T9646-1999控制或照明用小型干式变压器，JB/T9639-1999封闭母线 | ||
■规格型号及安装尺寸
产品型号
| 额定容量 KVA | 本体尺寸（mm） | 本体重量kg | 带外壳 外形尺寸 （mm） | 总重量kg | ||||
A1 | B2 | C3 |
| A | B | C |
| ||
SG/SBK | 0.5 | 180 | 110 | 170 | 11 | 310 | 290 | 185 | 26 |
SG/SBK | 1 | 250 | 200 | 190 | 17 | 410 | 340 | 370 | 31 |
SG/SBK | 1.5 | 310 | 200 | 220 | 21 | 470 | 340 | 400 | 36 |
SG/SBK | 2 | 250 | 210 | 240 | 23 | 410 | 350 | 420 | 38 |
SG/SBK | 2.5 | 250 | 210 | 240 | 25 | 410 | 350 | 420 | 40 |
SG/SBK | 3 | 250 | 220 | 240 | 30 | 410 | 360 | 420 | 45 |
SG/SBK | 4 | 310 | 220 | 290 | 38 | 470 | 350 | 470 | 55 |
SG/SBK | 5 | 310 | 220 | 290 | 41 | 470 | 350 | 470 | 58 |
SG/SBK | 7 | 310 | 230 | 290 | 54 | 470 | 370 | 470 | 72 |
SG/SBK | 10 | 370 | 270 | 380 | 78 | 530 | 410 | 560 | 100 |
SG/SBK | 15 | 460 | 290 | 400 | 104 | 640 | 470 | 620 | 135 |
SG/SBK | 20 | 490 | 300 | 420 | 138 | 670 | 480 | 640 | 170 |
SG/SBK | 25 | 550 | 320 | 420 | 168 | 730 | 500 | 640 | 202 |
SG/SBK | 30 | 580 | 320 | 460 | 194 | 760 | 500 | 680 | 230 |
SG/SBK | 40 | 610 | 390 | 490 | 240 | 790 | 570 | 710 | 280 |
SG/SBK | 50 | 700 | 400 | 540 | 290 | 900 | 600 | 780 | 348 |
SG/SBK | 63 | 730 | 400 | 580 | 340 | 930 | 600 | 820 | 400 |
SG/SBK | 80 | 820 | 410 | 680 | 400 | 102 | 610 | 920 | 466 |
SG/SBK | 100 | 880 | 410 | 730 | 480 | 1080 | 610 | 970 | 549 |
SG/SBK | 150 | 940 | 490 | 880 | 710 | 1140 | 690 | 1170 | 800 |
SG/SBK | 200 | 1040 | 500 | 940 | 890 | 1240 | 780 | 1330 | 1028 |
SG/SBK | 250 | 1040 | 510 | 1010 | 1010 | 1240 | 790 | 1400 | 1152 |
SG/SBK | 300 | 1100 | 520 | 1120 | 1240 | 1340 | 910 | 1570 | 1394 |
SG/SBK | 400 | 1190 | 540 | 1200 | 1560 | 1430 | 930 | 1650 | 1724 |
SG/SBK | 500 | 1280 | 550 | 1270 | 1900 | 1520 | 940 | 1720 | 2074 |
