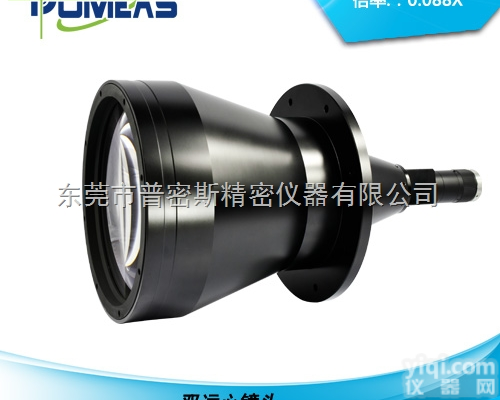

PMS-DTC0088/012-390 双倍率双远心镜头 视觉处理 工业定位
- 型号：PMS-DTC0088/012-390
- 供应商：东莞市普密斯精密仪器有限公司
- 供应商报价：面议
- 标签：双倍率双远心镜头 视觉处理 工业定位,398,东莞市普密斯精密仪器有限公司
产品库
应用领域：
机械设备视觉定位，半导体检测，晶片检测；
IC晶圆，LED晶圆，置晶，固晶，点胶定位；
ITO玻璃，STN/CATN/TFT面板分划，丝印；
液晶显示检测，液晶模组FOG/COG;
多晶硅，单晶硅，晶圆划片，丝印；
多层显示面板组装；
电容屏面板分划，丝印，组装；
零部件OCR识别；
印刷机械，打孔MARK点定位；
机器视觉实验室应用；
其他图像处理，视觉检测测量，定位工业应用。
双倍率远心镜头参数：
| 型號 | PMS-DTC0088/012-390 | |||||||||
| 放大倍率 | 0.088X | 0.12X | ||||||||
| 工作距离(mm) | 390 | 390 | ||||||||
| 物方远心度（º） | <0.1 | <0.02 | ||||||||
| 像方远心度（º） | <0.02 | <0.02 | ||||||||
| 分辨率(um) | 42 | 56 | ||||||||
| 景深(mm) | 56.8 | 55.6 | ||||||||
| N.A. | 0.008 | 0.006 | ||||||||
| F No. | 5.5 | 10 | ||||||||
| ZXMTF@70lp/mm | >65 | >45 | ||||||||
| TV畸变 | 0.016% | 0.007% | ||||||||
| 对象大小(mm) | 1/4" | 36.4×27.3 | 26.7×20.0 | |||||||
| 1/3" | 54.5×40.9 | 40.0×30.0 | ||||||||
| 1/2.5" | 65.3×49.0 | 47.9×35.9 | ||||||||
| 1/2.3" | 70.0×52.5 | 51.3×38.5 | ||||||||
| 1/2" | 72.7×54.5 | 53.3×40.0 | ||||||||
| 1/1.8" | 81.2×60.9 | 59.6×44.7 | ||||||||
| 2/3" | 100.0×75.0 | 73.3×55.0 | ||||||||
| 1" | 145.5×109.1 | - | ||||||||
| Sensor尺寸 | Z大兼容1" | Z大兼容2/3" | ||||||||
| 长度（mm) | 495.3 | 495.3 | ||||||||
| 直径/宽度(mm) | 229.6 | ∅229.6 | ||||||||
| 照明方式 | — | — | ||||||||
| 接口类型 | C型 | C型 | ||||||||
| 工作温度 | -10℃～+50℃ | |||||||||
