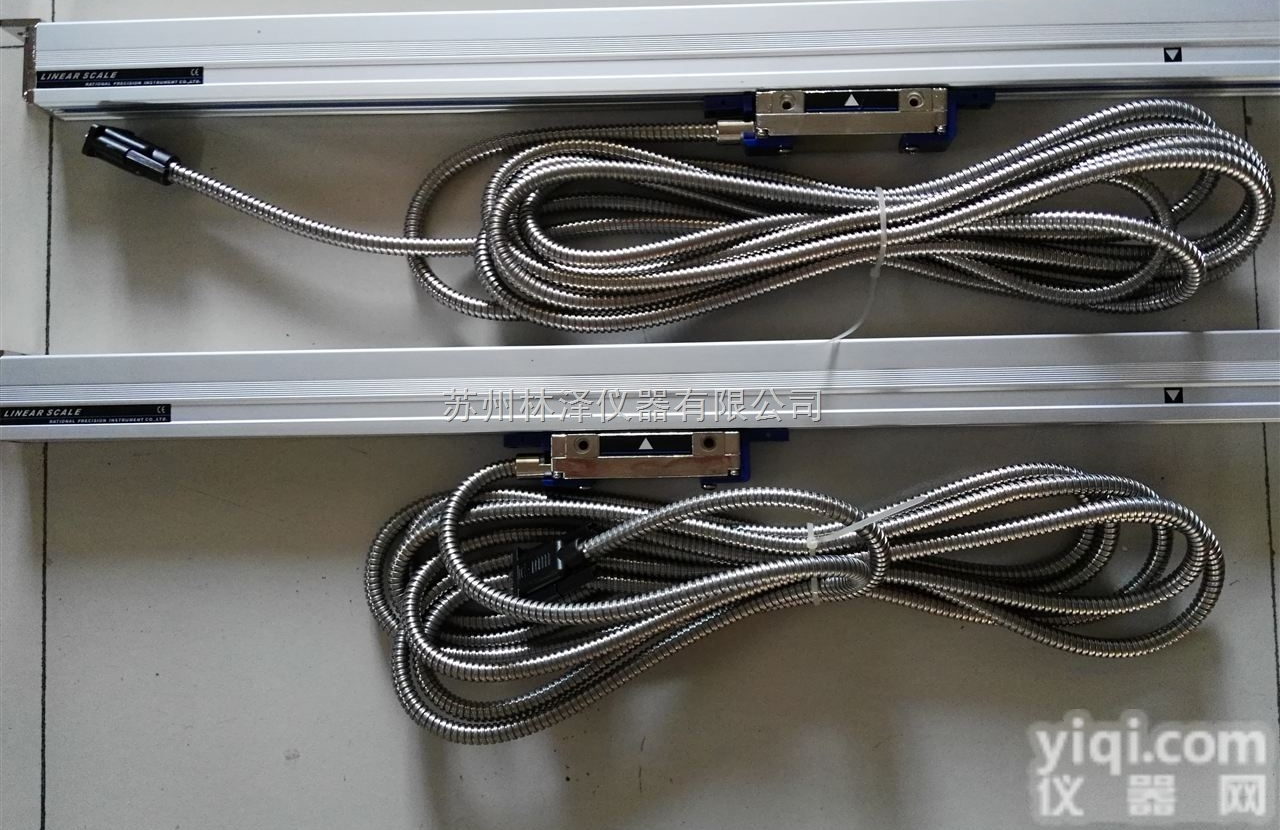

电火花光栅尺又名电脉冲电子尺、火花机计数器、电火花电子尺，电火花传感器、火花机光栅尺、电火花光学尺、电火花光标尺、电火花数显尺、机床光栅尺等等，主要对电火花进行精确地深度加工。因为湿度、人为、天灾等原因使得电火花光栅尺损坏。所以我们维修，达到电火花正常加工。

电火花光栅尺要求光栅尺具有很强的抗干扰性，为此我们要采用双屏蔽光栅尺，这样可以对付放电机发电产生的大电流大电压。

电火花光栅尺的工作原理：

以透射光栅为例，当指示光栅上的线纹和标尺光栅上的线纹之间形成一个小角度θ，并且两个光栅尺刻面相对平行放置时，在光源的照射下，位于几乎垂直的栅纹上，形成明暗相间的条纹。这种条纹称为“莫尔条纹” (右图所示)。严格地说，莫尔条纹排列的方向是与两片光栅线纹夹角的平分线相垂直。莫尔条纹中两条亮纹或两条暗纹之间的距离称为莫尔条纹的宽度，以W表示。

莫尔条纹

W=ω /2* sin（θ /2）=ω /θ 。

两片光栅相对移过一个栅距，莫尔条纹移过一个条纹距离。由于光的衍射与干涉作用，莫尔条纹的变化规律近似正(余)弦函数，变化周期数与光栅相对位移的栅距数同步。

在两光栅栅线夹角较小的情况下，莫尔条纹宽度W和光栅栅距ω、栅线角θ之间有下列关系。式中，θ的单位为rad，W的单位为mm。由于倾角很小，sinθ很小，则

W=ω /θ

若ω =0．01mm，θ=0.01rad，则上式可得W=1，即光栅放大了100倍。

莫尔条纹是由若干光栅条纹共用形成，例如每毫米100线的光栅，10mm宽度的莫尔条纹就有1000条线纹，这样栅距之间的相邻误差就被平均化了，消除了由于栅距不均匀、断裂等造成的误差。

电火花光栅尺的用途：

拉杆连接，安装极为方便，读数头用精密轴承沿标尺定向，自由移动时通过拉杆连接，能准确计量。可实现远端推拉读数头准确计量，适用于读数头无法直接固定的场合。
TTL、EIA-422信号集电极开路输出，方便与可编程控制器接口。
（注：不配套拉杆，只配套传感器和连接块）

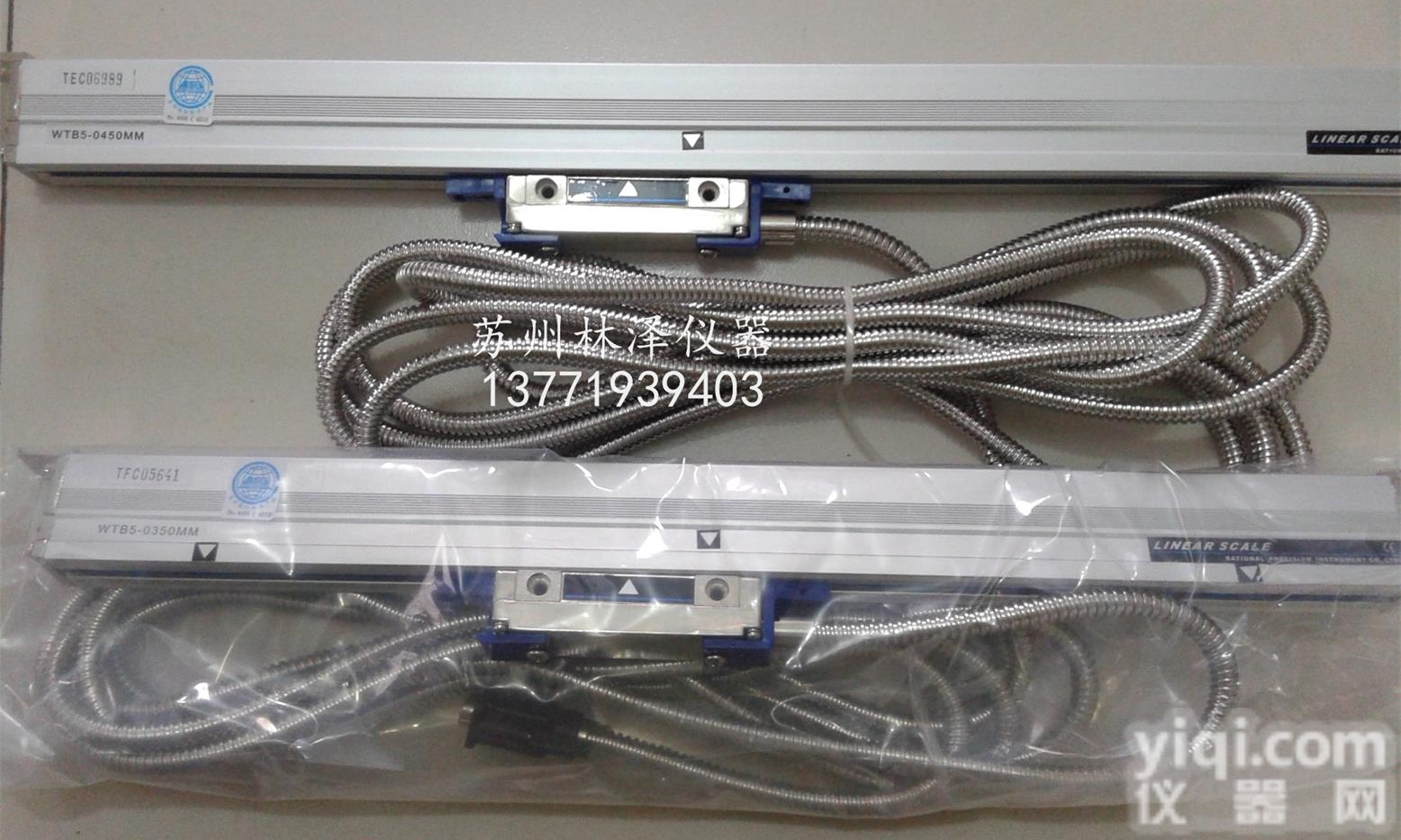

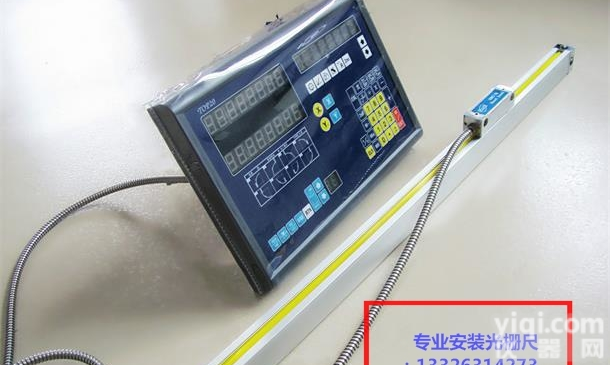

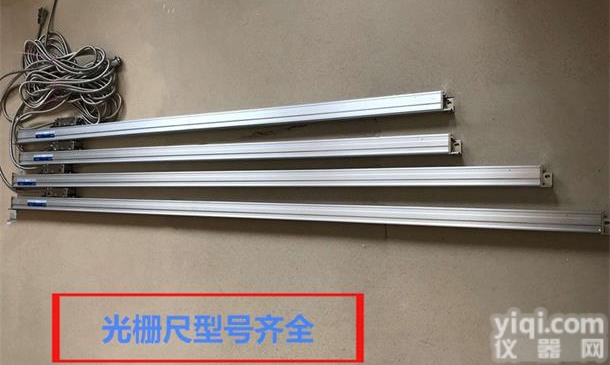

放电机光栅传感器：分为敞开式和封闭式两类。其中敞开式为高精度型，主要用于精密仪器的数字化改造，Z高分辨率可达0.1um。封闭式则主要用于普通机床、仪器的数字化改造，输出波形为方波，按外形分类可分为小型尺、标准尺、大型尺三类，型号分别为JCXF型、JCXE型、JCXG型，其中大型尺（JCXG型）Z长可做到3100mm，超长尺可做到3100mm-15000mm(拥有接长技术)；此外根据用户需求，可提供各种安装附件以方便系统安装。放电机光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能足常规动态性能要求，也能满足直接驱动设备的高动态性能要求。

放电机电子尺的特点：

1，运行速度：每分钟60米以上,

2，长距离传输：100米以上，中间不需增加任何界面
3，滑动部采用五只轴承，优异的重复定位性,

4，信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良

5，尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀,

6，防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小
7，部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长,

8，传感器采用玻璃精密计量光栅作为测量基准器

9读数头滑动部份结构采用已被验证为Z可靠、耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。

弹簧的几何设计经过精确详细的力学模型分析，并采用高级的进口弹簧钢材制造，确保光学感应系统就算在高速移动的情况下，仍能紧贴在光栅尺上无跳动地滑行。

所有轴承均采用日本 JIS 规格 P5 等级高精度轴承，保证滑行顺畅，跳动量低，可靠耐用。

10，采用Z新开发的耐油、高弹性及抗老化胶封，由本公司的工程师精心设计Z佳闭合角度各Z适合的软硬度，保证Z佳的密封性能和Z少的摩擦阻力。

11，每一支尺出厂前，均采用美国 hp 公司的双频激光、作精确度校验，以保证本公司所生产的任何一支尺，均能达到规格表上列出的精确度。

12，GS系列光学式电子尺采用单片式专用，IC 作分频/倍频， 使用全硬件式相位移原理作分频/倍频， 务求将测量的实时误差减至可能的Z低，采用单片式专用IC，所有相位移操作均在同一晶片内进行，由于晶片内的半导体电阻温度系数是一致的，因此大大减少因温度变化而生产的细分误差。

13，GS系列光学式电子尺的输出讯号均为数字式讯号，提供 TTL 和工业标准的 RS-422 -A接口输出标准供用户选择，用户可按自已的成本要求，电源驱动要求和抗干扰要求，选择Z适合的接口标准。

电火花电子尺的技术规格参数：

GS 系列光学尺技术规格

电火花光栅尺的维修、电脉冲电子尺维修、火花机计数器维修、电火花电子尺维修，电火花传感器维修、火花机光栅尺维修、电火花光学尺维修、电火花光标尺维修、电火花数显尺维修、机床光栅尺维修：

1,光栅尺传感器与数显表插头座插拔时应关闭电源后进行。

2,尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅尺传感器壳体内部。

3,定期检查各安装联接螺钉是否松动。

4,不要再可燃气体环境中使用。

5,避免暴晒于烈日或高温下，使用温度必须在0度到40度的范围内。

6,远离强酸，强碱及化学品。

7,光栅尺信号线应尽量远离电源线。

8,使用于高压，大电流，强磁场等环境的场合时，应注意安装方式，做好杂信隔离工作，避免信号干扰和损坏光栅尺或数显表。

9,操作使用时，应该注意安装接口及电气信号接口的配合。

10,不要压重物于信号线上，信号线太长，多余部分扎起来固定好，避免影响人员及机器作业路径。

11,使用前确认光栅尺信号线接头已稳固连接于相应接口。

11,必须依照机床仪器等设备的有效量程选择对应长一点的光栅尺安装，避免于使用过程中发生过行程的想象，造成损坏。

12,避免杂屑堆积于尺上和读书头或者尺身本体行径路径处，造成损坏。

13,电源未关的情况下，请勿拔掉光栅尺信号线接头。

14,为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。

15, 为保证光栅尺传感器使用的可靠性，可每隔一定时间用乙醇混合液（各50%）清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。

16, 光栅尺传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅尺传感器即失效了。

17, 不要自行拆开光栅尺传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅尺传感器的精度；另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。

18, 应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。

19, 光栅尺传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量。

我们对维修后的电火花光栅尺、电脉冲电子尺、火花机计数器、电火花电子尺，电火花传感器、火花机光栅尺、电火花光学尺、电火花光标尺、电火花数显尺、机床光栅尺保修半年整。详情请登入苏州泽升精密机械仪器有限公司：www.yq39.com
