铣床光栅尺又名铣床电子尺、铣床光学尺、铣床光标尺、铣床数显尺。主要用在铣床上，配合光栅尺数显对铣床加工工件进行定位和测量，这样提高铣床加工工件的效率和质量.

铣床光栅尺又名铣床电子尺、铣床光学尺、铣床光标尺、铣床数显尺使用环境：

1. 不要再可燃气体环境中使用。
2. 避免暴晒于烈日或高温下，使用温度必须在0度到40度的范围内。
3. 远离强酸，强碱及化学品。
4. 光栅尺信号线应尽量远离电源线。
5. 使用于高压，大电流，强磁场等环境的场合时，应注意安装方式，做好杂信隔离工作，避免信号干扰和损坏光栅尺或数显表。

铣床光栅尺又名铣床电子尺、铣床光学尺、铣床光标尺、铣床数显尺操作使用注意事项：

1. 操作使用时，应该注意安装接口及电气信号接口的配合。
2. 不要压重物于信号线上，信号线太长，多余部分扎起来固定好，避免影响人员及机器作业路径。
3. 使用前确认光栅尺信号线接头已稳固连接于相应接口。
4. 必须依照机床仪器等设备的有效量程选择对应长一点的光栅尺安装，避免于使用过程中发生过行程的想象，造成损坏。
5. 避免杂屑堆积于尺上和读书头或者尺身本体行径路径处，造成损坏。

   6，电源未关的情况下，请勿拔掉光栅尺信号线接头。?

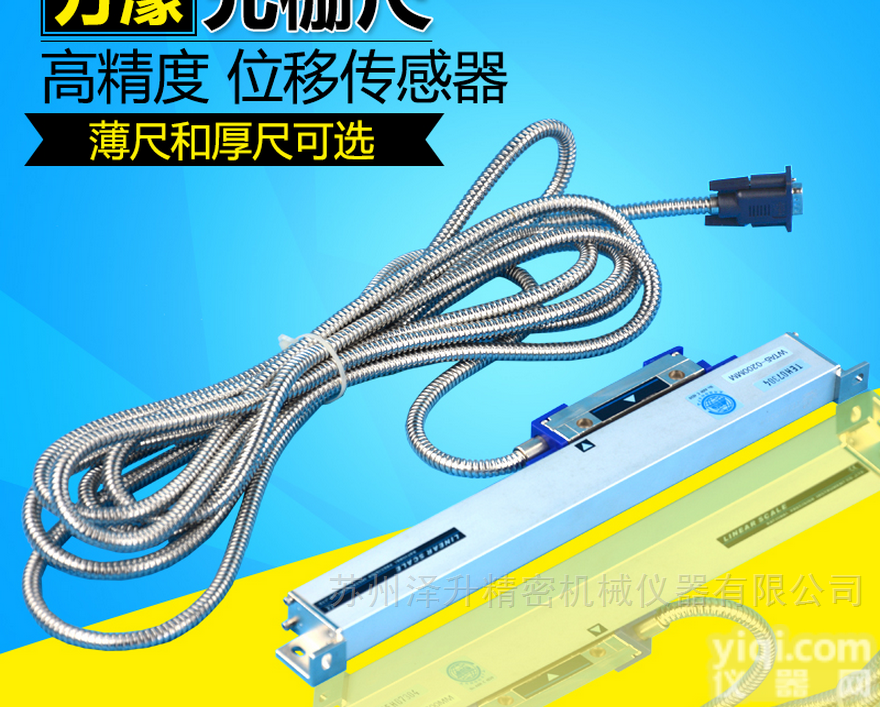

铣床光栅尺又名铣床电子尺、铣床光学尺、铣床光标尺、铣床数显尺型号：

WTB5-0400mm车床光栅尺，有效行程400mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0450mm线切割光栅尺，有效行程450mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0500mm电火花光栅尺，有效行程500mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0550mm龙门铣床光栅尺，有效行程550mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0600mm投影仪光栅尺，有效行程600mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0650mm影像仪光栅尺，有效行程650mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0700mm铣床电子尺，有效行程700mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0750mm磨床电子尺，有效行程750mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0800mm电火花电子尺，有效行程800mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0850mm车床电子尺，有效行程850mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0900mm线切割电子，有效行程900mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-0950mm镗床电子尺，有效行程950mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1000mm机床光栅尺，有效行程1000mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1000mm万濠光栅尺，有效行程1000mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1100mm万濠光标尺，有效行程1100mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1200mm万濠电子尺，有效行程1200mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1300mm万濠数显尺，有效行程1300mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1400mm万濠光学尺，有效行程1400mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1500mm铣床光栅尺，有效行程1500mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1600mm磨床光栅尺，有效行程1600mm,产品精度：±（3+3L0/1000）um, 分辨率：0.005

WTB5-1700mm车床光栅尺，有效行程1700mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1800mm线切割光栅尺，有效行程1800mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-1900mm电火花光栅尺，有效行程1900mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2000mm龙门铣床光栅尺，有效行程2000mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2100mm投影仪光栅尺，有效行程2100mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2200mm影像仪光栅尺，有效行程2200mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2300mm铣床电子尺，有效行程2300mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2400mm磨床电子尺，有效行程2400mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2500mm电火花电子尺，有效行程2500mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2600mm车床电子尺，有效行程2600mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2700mm线切割电子，有效行程2700mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2800mm镗床电子尺，有效行程2800mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-2900mm机床光栅尺，有效行程2900mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-3000mm线切割电子尺，有效行程3000mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-3100mm24V电子尺，有效行程31000mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

WTB5-3200mm5V光栅尺，有效行程3200mm,产品精度：±（3+3L0/1000）um,分辨率：0.005

 铣床光栅尺|铣床电子尺|铣床数显尺|铣床光标尺|铣床光学尺用途：

 用于数控机的直线光栅尺几乎可以适用任何应用。光栅尺是所有采用闭环控制机床和设备上进给轴的Z佳选择，例如铣床、加工ZX、镗床、车床、和磨床。直线光栅尺动态性能好，运动速度可靠性高，沿测量方向的运动加速度大，这些特性使它不仅能足常规动态性能要求，也能满足直接驱动设备的高动态性能要求。

铣床光栅尺|铣床电子尺|铣床数显尺|铣床光标尺|铣床光学尺工作原理：

在一个莫尔条纹宽度内，按照一定间隔放置4个光电器件就能实现电子细分与判向功能。例如，栅线为50线对/mm的光栅尺，其光栅栅距为0.02mm，若采用四细分后便可得到分辨率为5μm的计数脉冲，这在工业普通测控中已达到了很高精度。由于位移是一个矢量，即要检测其大小，又要检测其方向，因此至少需要两路相位不同的光电信号。为了消除共模干扰、直流分量和偶次谐波，通常采用由低漂移运放构成的差分放大器。由4个光敏器件获得的4路光电信号分别送到2只差分放大器输入端，从差分放大器输出的两路信号其相位差为π/2，为得到判向和计数脉冲，需对这两路信号进行整形，首先把它们整形为占空比为1：1的方波。然后，通过对方波的相位进行判别比较，就可以得到光栅尺的移动方向。通过对方波脉冲进行计数，可以得到光栅尺的位移和速度。

当指示光栅上的线纹和标尺光栅上的线纹之间形成一个小角度θ，并且两个光栅尺刻面相对平行放置时，在光源的照射下，位于几乎垂直的栅纹上，形成明暗相间的条纹。这种条纹称为“莫尔条纹” (右图所示)。严格地说，莫尔条纹排列的方向是与两片光栅线纹夹角的平分线相垂直。莫尔条纹中两条亮纹或两条暗纹之间的距离称为莫尔条纹的宽度，以W表示。

W=ω /2* sin（θ/2）=ω /θ 。

两片光栅相对移过一个栅距，莫尔条纹移过一个条纹距离。由于光的衍射与干涉作用，莫尔条纹的变化规律近似正(余)弦函数，变化周期数与光栅相对位移的栅距数同步。

莫尔条纹是由若干光栅条纹共用形成，例如每毫米100线的光栅，10mm宽度的莫尔条纹就有1000条线纹，这样栅距之间的相邻误差就被平均化了，消除了由于栅距不均匀、断裂等造成的误差。

在两光栅栅线夹角较小的情况下，莫尔条纹宽度ω和光栅栅距W、栅线角θ之间有下列关系。式中，θ的单位为rad，W的单位为mm。由于倾角很小，sinθ很小，则

W=ω /θ

若ω ＝0．01mm，θ＝0.01rad，则上式可得W＝1，即光栅放大了100倍。

特点：

●  运行速度：每分钟60米以上
●  长距离传输：100米以上，中间不需增加任何界面
●  滑动部采用五只轴承，优异的重复定位性
●  信号线采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
●  尺身采用铝合金型材，经阳极处理，尺头部分用合金压铸，镀硬铬，耐腐蚀
●  防尘片采用特种塑胶，耐刮伤，耐腐蚀，磨擦阻力小
●  部件个体化，安装、保养、维护简易，防水、防尘性良好，使用寿命长
●  传感器采用玻璃精密计量光栅作为测量基准器

铣床光栅尺|铣床电子尺|铣床数显尺|铣床光标尺|铣床光学尺读数头滑动部份结构采用已被验证为Z可靠、耐用的五轴承设计，保证光学感应系统能长期稳定地在光栅尺上畅顺滑行。

弹簧的几何设计经过精确详细的力学模型分析，并采用高级的进口弹簧钢材制造，确保光学感应系统就算在高速移动的情况下，仍能紧贴在光栅尺上无跳动地滑行。

所有轴承均采用日本 JIS 规格 P5 等级高精度轴承，保证滑行顺畅，跳动量低，可靠耐用。

采用Z新开发的耐油、高弹性及抗老化胶封，由本公司的工程师精心设计Z佳闭合角度各Z适合的软硬度，保证Z佳的密封性能和Z少的摩擦阻力。

每一支尺出厂前，均采用美国 hp 公司的双频激光、作精确度校验，以保证本公司所生产的任何一支尺，均能达到规格表上
列出的精确度。
