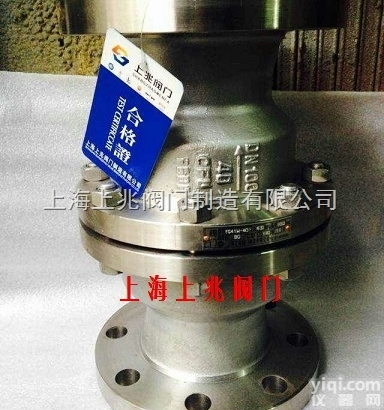

YG41W 氨用限流阀/不锈钢限流阀
- 型号：YG41W
- 供应商：上海上兆阀门制造有限公司
- 供应商报价：面议
- 标签：氨用限流阀/不锈钢限流阀,-1,上海上兆阀门制造有限公司
产品库
氨用限流阀/不锈钢限流阀
液氨限流阀，当管道或附件由于破损导致向外界直接泄漏，引起流速急速加大，使管道内的介质流量超过阀门的设定值时，在介质和压差的代同作用下，阀门将自动关闭，阻止事故的进一步扩大。事故排除后，阀门将自动重新恢复至运行状态。适用于安装在罐区管道或装卸管道的进出口处。
连接尺寸：
| YG41W | PN 2.5 / 4.0 MPa | ||||||
| DN | L | D | D1 | D2 | b | Z-Ф | 限流量 |
| L/min±10% | |||||||
| 25 | 160 | Ф115 | Ф85 | Ф65 | 16 | 4-Ф14 | 160 |
| 32 | 180 | Ф135 | Ф100 | Ф78 | 18 | 4-Ф18 | 400 |
| 40 | 200 | Ф145 | Ф110 | Ф85 | 18 | 4-Ф18 | 400 |
| 50 | 230 | Ф160 | Ф125 | Ф100 | 20 | 4-Ф18 | 640 |
| 80 | 310 | Ф195 | Ф160 | Ф135 | 22 | 8-Ф18 | 1600 |
| 100 | 350 | Ф230 | Ф190 | Ф160 | 24 | 8-Ф23 | 2500 |
| 150 | 480 | Ф300 | Ф250 | Ф218 | 30 | 8-Ф25 | 3300 |
| 200 | 600 | Ф360/Ф375 | Ф310/Ф320 | Ф278/ | |||
| Ф282 | 34 / 38 | 12-Ф25/12-Ф30 | 5900 | ||||
