中捷AH110/130自动卧式铣镗床专用球栅尺|NEWALL SHG-...
- 产地：英国
- 供应商：苏州泽升精密机械仪器有限公司
- 供应商报价：面议
- 标签：中捷AH110/130自动卧式铣镗床专用球栅尺|NEWALL SHG-PV球栅尺,-1,苏州泽升精密机械仪器有限公司
产品库
中捷AH110/130自动卧式铣镗床专用球栅尺|NEWALL SHG-PV球栅尺配合数控系统对机床设备和测量仪器进行全自动精确测量加工，NEWALL SHG-PV球栅尺价格、NEWALL SHG-PV球栅尺维修、NEWALL SHG-PV球栅尺厂家、AH110/130中捷镗床球栅尺价格、AH110/130中捷镗床球栅尺维修、AH110/130中捷镗床球栅尺厂家。：.

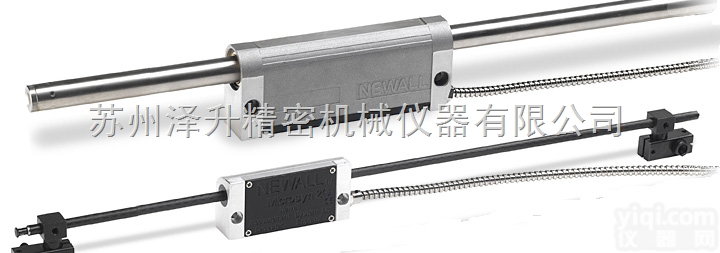

一、中捷AH110/130自动卧式铣镗床专用球栅尺|NEWALL SHG-PV球栅尺实物图：
二、技术参数：
增量式数字球栅尺: SHG-PV
SHG-PV
SHG-PV提供差分驱动信号，输出电压为5-28V。SHG-PV可依据输入信号灵活选择输出信号。
输入 > 输出 模式: 输出信号幅值与输入信号对应。SHG-PV接受5-28V直流输入。
例如: 若传感器输入电压为5V直流，则输出电压将是5V直流。若传感器输入电压为24V直流，则输出电压将是24V直流。
5-28输入 > 5V 输出 模式: 在该模式下，SHG-PV接收 5-28V直流输入，输出都将是 5V 电压。这种模式允许宽电压输入。
以上两种模式都是SHG-PV的可选模式。
规格参数 |
|---|
输出信号 | 差分驱动信号 输入 > 输出 模式 (5-28V) 5-28输入 > 5V 输出 模式 5V输出 |
|---|---|
准确度/米 | ±0.0004" (±10µm) |
分辨率 | 10µm, 5µm, 2µm, 1µm or 0.5µm |
行程 | 2" to 462" (51mm to 11.73m) — 行程大于 462" 可选 |
球栅尺外径 | 0.601" (15.25mm) |
读数头尺寸 | 2.05"H x 5.16"L x 1.10"D (52mm x 131mm x 28mm) |
参考点类型 | 每0.5" (12.7mm) |
电源 | 5-28 VDC ±5%, <120mA @ 5V |
抗冲击 (11ms) | 100g (IEC 69-2-6) |
耐震动 (55-2000Hz) | 30g (IEC 68-2-27) |
采样周期 | 100µs |
防护等级 | IP67, 全封闭 (IEC 529) - 超过NEMA 6 |
工作温度 | 32° to 131°F (0° to 55°C) |
热膨胀系数 | 12 x 10-6K |
尺身材质 | 316 不锈钢 |
尺身总长度 | 规格行程 + 10.2" (258mm) |
标准电缆 | 9 芯, 11.5' (3.5m) 带不锈钢铠甲 |
Z长电缆长度 | 72.2' (22m) |
标准连接器 | 15芯D型 |
电磁兼容 | BS EN 50081-2 and BS EN 61000-6-2 |
可选项 |
|---|
分辨率 | 非标准规格可依据客户需求定制 |
|---|---|
无铠甲电缆材质 | PUR |
连接器 | 飞线 |
电缆长度 | 22' (7m) or 19.68" (0.5m) |
三、维修：
1、计数不准
2、数控系统提示报警，机床开不动。
、、、、、、
