TSY-2A 沧州新三思【土工布等效孔径测定仪结构与工作原理】

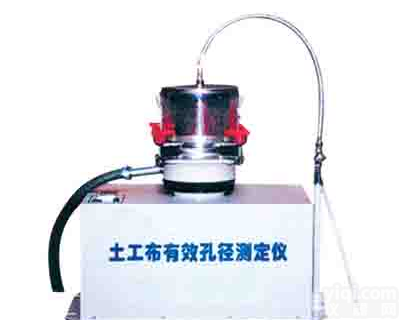

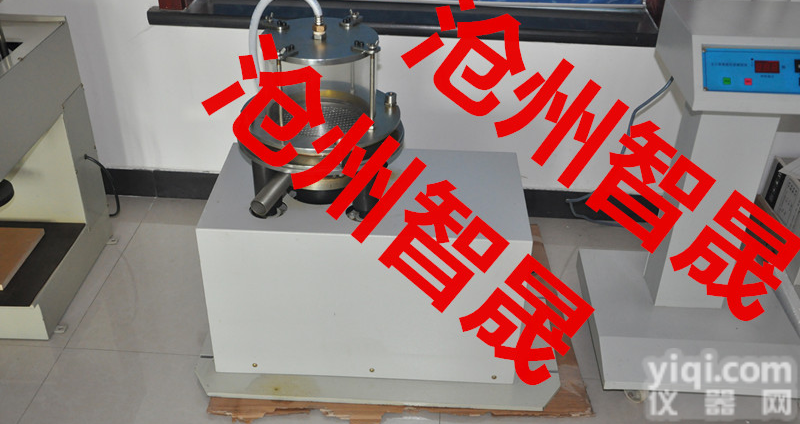

土工布等效孔径测定仪结构与工作原理： 　　1、 　　仪器由底板、外罩、夹持器与筛分装置、喷啉系统等部分组成 　　底板 四角开有安装槽、可用螺拴将之固定在基础上或工件台上, 　　外罩左上角控制区装有计数器.电源开关、启动键。外罩与筛分振动装置不直接触，减少振动影响。 　　喷淋系统安装在底板右侧的支柱上，由进水口、汽量开关、金属软管.莲蓬头组成，莲蓬头上配有一防溅盖，使用时莲蓬头放置于透明罩内，盖上防溅盖，并扣上夹扣，以防止水溅出。收集槽与振动头刚性联接，左侧设有收集管，收集槽底配对支持网栅试样平铺在网栅上。用夹持器将之压紧，然后用翻转螺栓和启盖螺栓压紧。 　　翻转螺栓和启盖螺栓的具体操作方法为：由于收集槽与夹持器间的防渗水要求，其外壁安装有密封圈，因此有两只启盖螺栓上开有长口槽，当夹持器难以取出时，可利用启盖螺栓反向旋转，其卡口会提升起夹持器，以方便操作。 　　?、传动系统： 　　由附着式混凝土振动器通过皮带一一齿轮带动偏心轮转动以带动振动头产生一定振频与振幅振动。所有传动元件装在一平板上，平扳与底板通过四个弹簧减振柱支承。振动头与平板也采用弹簧减振柱联接，以减少振动对仪器的影响。 　　五、外部环境： 　　1、工作台平整、稳固、并且有良好的抗振性能。 　　2、与对振动较敏感的仪器隔离。 　　3、温度10～30℃ 湿度≤80% 　　4、电源：Ac380V±10% 50Hz 　　5、外接供水须稳压水源（建议300KPa压力下流量500mL/min）
