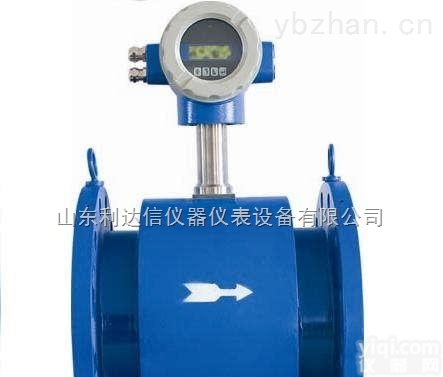

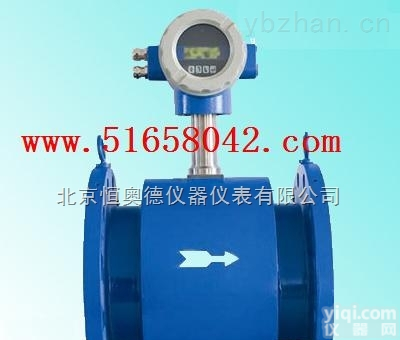

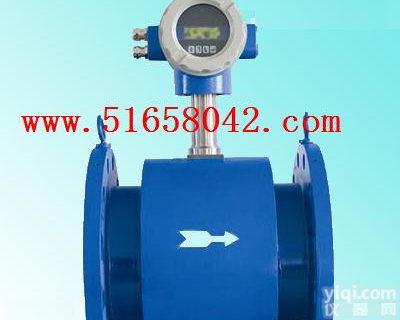

JH-HR-LD 智能电磁流量计

JH-HR-LD智能电磁流量计概述：
JH-HR-LD系列智能电磁流量计是一种电磁感应式流量仪表，工作原理基于法拉第电磁感应定律。它由传感器和智能信号转换器组成。它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐等强腐蚀性液体和纸浆、泥浆、矿浆、废污水、海水及固液两相液体。该产品主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
一、JH-HR-LD智能电磁流量计产品分类：
　　JH-HR-LD系列智能电磁流量计由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
　　一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。
分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。
二、JH-HR-LD智能电磁流量计功能特点：
◆精度高，稳定性好，不受被测液体温度、压力、密度、粘度和导电率变化的影响。
◆传感器结构简单，无节流装置，不堵塞，适合各种含有固体颗粒、纤维、悬浮物的液体测量。
◆接液材质可有多种选择，能用于各种腐蚀性液体测量。
◆可水平、垂直、倾斜方式安装，只要保证测量管内充满液体和没气泡即可。
◆测量范围宽，量程比100∶1，量程可修改。
◆现场可零点校准，不影响测量精度。
◆功耗低，小于7W。
◆现场液晶显示瞬时流量、累积流量、流量百分比、流体流速、故障报警。
◆中文菜单，可按提示进行参数查看和修改，四个按键功能由软件随时设定，方便易学。
◆故障自诊断，可实现空管判断报警、励磁故障报警、超量程报警、输出信号故障报警。
◆可正向流量累积、反向流量累积、双向流量差累积。
◆计量单位、小数点位自动转换。
◆防爆等级高，防爆标志Exd(ia)iaqⅡCT6。
◆多种信号输出备选　4～20mA、0～1kHz、HART、RS485等。
◆一键恢复出厂参数设定。
三、JH-HR-LD智能电磁流量计技术参数：

适用管径	DN25～DN2600(DN25以下为非标)
电极材料	316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)
适用介质	导电率>5us/cm的液体
测量范围	0．1～10m/s(可扩展到15m/s)
量程上限	0.5～10m/s,推荐1～5m/s
精度等级	0.3级、0.5级、1.0级(随口径区分)
输出信号	4～20mADC,负载≤750Ω；0～３KHz,5V有源，可变脉宽，高端有效频率输出：RS485接口
工作压力	1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)
流体温度	-20℃～80℃,80℃～130℃，130℃～180℃ 参考衬里材质
环境温度	传感器-40℃～80℃;转换器-15℃～50℃
环境温度	≤85％ＲＨ(20℃时)
电缆出口尺寸	M20×1.5
供电电源	220VAC±10%;50Hz±1Hz;24VDC±10%
功 耗	≤8Ｗ
外壳防护等级	一体式：IP65分体式：传感器IP68转换器IP65
接地环材质	1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)
连接法兰	国标GB9119-88(DIN2051,BS4504)

四、JH-HR-LD智能电磁流量计衬里材料选择：

衬里材料	主要性能	Z高介质温度		适用范围
		一体型	分离型
聚四氟乙烯 (F4)	1.是化学生能稳定的一种塑料，能耐沸腾地盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。 2.耐磨性能不如聚氨酯橡胶。 3.抗负压能力不如聚氯丁橡胶。	70℃	100℃ 150℃(需 特殊订货)	1.浓酸、碱等腐蚀性介质 2.卫生类介质
聚全氟乙丙类烯(F46)			同上
聚氟合乙烯 (Fs)	适用温度上限较聚四氟 乙烯低，但成本也较低。	70℃	80℃
聚氯丁橡胶	1、 有的弹性，高度的扯断力，耐磨性能好。2、 耐一般低浓度酸、碱、盐介质腐蚀，不耐氧化性介质的腐蚀。		80℃ 120℃(需特 殊订货)	水、污水、弱磨损性的泥浆矿浆
聚氨酯橡胶	1、 耐磨性能极强 2、 耐腐蚀性能较差		80℃	中性强磨损的矿浆、煤浆、泥浆

五、JH-HR-LD智能电磁流量计电极材质的选择：

电极材料	耐蚀及耐磨性能
不锈钢 0CR18NI12MO2TI	用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐液、海水的腐蚀。
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fe+++、Cu++)时，则腐蚀大为降低。
钽	具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和150℃的硫酸)的腐蚀。在碱中不耐蚀。
铂/铱合金	几乎能耐一切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考，用户应根据实际情况自己做出选择，必要时应倾向拟选材料的耐腐试验，如挂片试验。

六、JH-HR-LD智能电磁流量计产品选型：

HR-LD	电磁流量计
口径(mm)	代号	口径(mm)	流量范围(m3/h)		代号	口径(mm)	流量范围(m3/h)
	D10	10	0.06～2.3		D150	150	15～510
	D15	15	0.15～5.1		D200	200	27～904
	D25	25	0.4～14		D250	250	42～1416
	D32	32	0.7～23		D300	300	61～2040
	D40	40	1～36		D350	350	83～2776
	D50	50	1.7～57		D400	400	109～3624
	D80	80	4～145		D500	500	170～5664
	D100	100	7～226		D600	600	245～8152
介质温度	T0	0～80℃
	T1	0～120℃
	T2	0～180℃
衬里材料	F0	聚氨脂≤80℃中性矿浆、泥浆、煤浆
	F1	耐磨橡胶≤60℃一般酸、碱、盐介质
	F2	聚四氟乙烯≤180℃浓度较大酸、碱、盐介质
	F3	改性聚氨脂≤120℃中性浆液
电极材料	K1	316L
	K2	哈氏
	K3	钛材/钽材
	K4	碳化物(耐磨)
工作压力	P1	2.5MPa 全系列口径
	P2	6.4MPa 口径≤150
	P3	16MPa 口径≤150
	P4	25MPa 口径≤150
	P5	35MPa 口径≤150
连接方式	C0	法兰式
	C1	法兰夹装式
转换器结构	E1	一体式智能表头
	E2	分体式智能表头，注：信号线长度应注明
供电电压	H0	220VAC
	H1	24VDC
输出类型	G1	4～20mA
	G2	1～5V
	G3	Rs485
防爆类型	N	普通型
	D	隔爆型(供电应选24VDC)
