BRW1-2000M/3-630A 框架断路器

BRW1系列智能型万能式断路器用于控制保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流630-6300A的断路器，还可作电动机不频繁起动之用。产品技术性能已达到了国际上同类型产品九十年代先进水平。

BRW1主要特征

交流额定电流630A～5000A；
短路分断能力80kA～120kA（有效值）；
额定工作电压AC690V及以下；
具有3极和4极；
抽屉式和固定式；
可倒进线安装；
多种智能控制器，提供不同功能；
具有隔离功能，符号为
执行IEC60947-2、GB14048.2-2008标准；
本断路器获国家强制性产品认证“CCC”标志。

结构特点

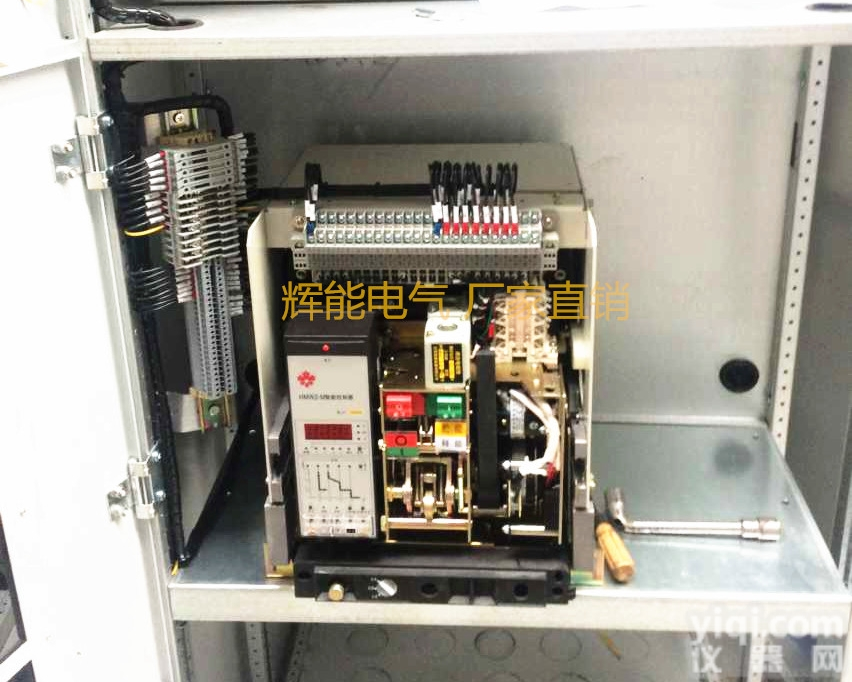

固定式和抽屉式结构
     断路器有固定式和抽屉式之分，把固定式断路器本体装入专用的抽屉座就成为抽屉式断路器。断路器本体由触头系统、灭弧系统、操动机构、电流互感器、智能控制器和辅助开关、二次插接件、欠压、分励脱扣器等部件组成；抽屉座由带有导轨的左右侧板、底座和横梁等组成。
触头系统
    采用一挡触头系统，在同一触头的不同部位，触头单元既具有主触头的功能，也具有弧触头的功能；采用新型耐弧的触头材料，使触头在分断短路电流后不致过分发热而引起温升过高；触头系统采用多路并联，降低电动斥力，提高触头系统的电动稳定性。
灭弧室
     每个极均设有一个灭弧室，其作用是将各电极分隔开，并相互绝缘，与断路器的其它部分及操作人员相隔离;灭弧室全部置于断路器的绝缘底座内，增加了灭弧室壁的机械强度，不致在分断大短路电流时炸裂。

操作机构和手动、电动传动机构
      机构位于断路器正面。操动机构采用五连杆的自由脱扣机构，并设计成贮能形式。在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合。预贮能的释放可用手动释能按钮或合闸电磁铁来完成。电动传动机构自成一体，贮能轴与主轴之间通过凹凸形楔口活动联结，装拆方便。

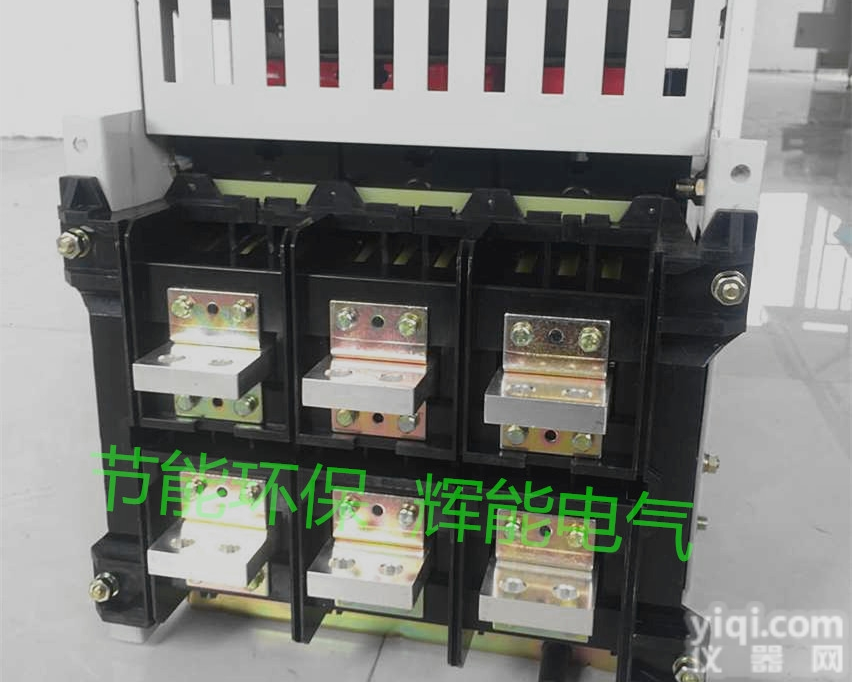

抽屉座
       抽屉座由带有导轨的左右侧板、底座和横梁等组成，底座上设有推进机构，并装有位置指示，抽屉座的上方装有辅助电路静隔离触头。桥式主回路触头前方设置安全隔板。断路器本体在抽屉座内的运动具有三个“位置”。“连接”位置：主回路和辅助回路均接通，此时隔离板开启; “试验”位置：主回路断开，安全隔板关闭，仅辅助回路接通，可进行必要的动作试验; “分离”位置：主回路与辅助回路全部断开，安全隔板关闭。
智能控制器的选择
      智能控制器按功能分有三种类型：
      L型电子型（电流柱状显示，拨盘调整），
      M型标准型（电流数字显示，按钮调整），
      H型通信型（电流数字显示，按钮调整并可通信）。

本产品分类

ACB智能型万能式断路器

BRW1-2000、BRW1-3200、BRW1-4000、BRW1-6300

3极/4极 、 L型（电子型）、H型（通信型）、M型（智能型）
