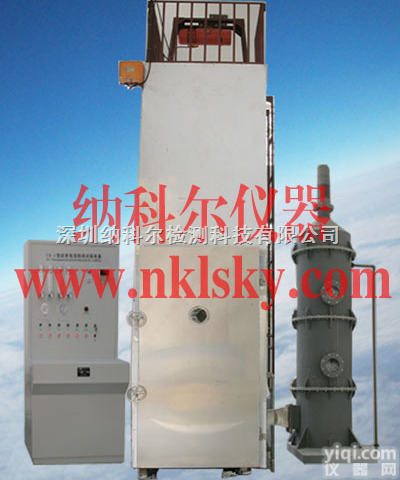

NK8017J 成束电线电缆燃烧试验机

概述：

符合标准：符合GB18380.31—2008《电缆在火焰条件下的燃烧试验第3部分：垂直安装的成束电线电缆火焰垂直蔓延试验. 试验装置》等效采用IEC60332—3—10：2000，同时满足GB/T19666—2005《阻燃和耐火电线电缆通则》标准的表4规定要求：GB/T18380.32—2008/IEC60332—3—21：2000《电缆和光缆在火焰条件下的燃烧试验第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类》、GB/T818380.33—2008/IEC60332—3—22：2000《电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类》、GB/T818380.35—2008/IEC60332—3—24：2000《电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类》、GB/T818380.36—2008/IEC60332—3—25：2000《电缆和光缆在火焰条件下的燃烧试验第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验D类》

设备组成：试验箱、电器控制系统、空气源、引燃源流量控制系统（丙烷燃气和空气压缩气体）、钢梯、灭火装置、排放物净化装置等组成

全部不锈钢材质                       冷轧钢板经防锈处理后静电喷塑

主要技术参数：

试验装置

试验箱：实验装置应是一个宽（1000±100）mm，深（2000±100）mm和高（4000±100）mm的自立箱体，箱底应高出地面。试验箱的周边应密封，空气从箱底距前墙（150±10）mm处打开一个（800±20）mm×（400±10）mm的进气口流入箱内。应在箱顶部的后面打开一个（300±30）mm×（1000±100）mm的出气口。试验箱的后墙和两侧应采用传热系数约为0.7W．m-2．Ｋ-1的热绝缘，1.5mm厚的USU304不锈钢板，中间包覆65mm厚的保温矿物纤维，外为1.5mm厚的USU304不锈钢板。钢梯与试验箱后墙之间的距离为（150±10）mm，钢梯Z下面的横档距地面（400±5）mm。电缆试样的Z低处距地面约100mm

空气源：

进气口装有数显空气速度风速计，能直观地读出并能控制通过箱体空气的气体流量为（5000±500）L/min，试验过程中能稳定空气流速。

试验完毕后：如果停止供火一小时试样还在燃烧，设有报警和采用强行停止燃烧的淋雨装置。

钢梯类形：宽（500±5）mm标准型钢梯，宽（800±10）mm宽型钢梯，材质为USU304不锈圆钢

排放净化物装置：

试验箱上部装有数显风速计确保风的流速小于8M/S，不会影响试验箱风空气流量。

烟雾的收集和洗涤烟尘装置：采用SUS304不锈钢，直径为800mm高度为3500mm。

烟雾收集塔分为三部分：喷淋装置、烟尘过滤装置、排烟装置。喷淋装置：为特种

过滤材料提供喷水，保持特种过滤材料有效地过滤烟尘。

烟尘过滤装置：采用饮用水之过滤材料过滤，能有效的过滤烟尘使排出的烟为白色烟雾，

完全符合环保要求，便于清洗和更换，并配送二套。

排烟装置：装有大功率的排风扇，执行强制性排风，并且安装有电动闸门能控制风的流速。

引燃源

引燃源类型：包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器。

其供火表面钻有242个直径为1.32mm孔径的扁平金属板，这些孔的ZX距离为3.2mm，

分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。

另外，在喷火板两侧各开一排小孔，这此导向孔可保持火焰的稳定燃烧。每个喷灯应配备

准确装置以控制丙烷和空气流入速率。可以采用转子流量计或质量流量计。

引燃源位置

喷灯应水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm，

并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的ZX，并且距试样下端

至少500mm，喷灯系统的ZX线应与钢梯ZX线大致一致。

安装条件：

无阳光直射，室温控制在25±5℃，选择排烟方便的位置。

高为5米，深为5.5米，宽为4米。

NK8017J成束电线电缆燃烧试验机

成束电线电缆燃烧试验机，适用于判定评价垂直安装的成束电线电缆或光缆在规定条件下的YZ火焰垂直蔓延的能力。由试验箱、电器控制系统、空气源、引燃源流量控制系统（丙烷燃气和空气压缩气体）、钢梯、灭火装置、排放物净化装置等组成。

符合GB18380.31—2008《电缆在火焰条件下的燃烧试验 第3部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置》，等效采用IEC60332—3—10：2000；同时满足GB/T19666—2005《阻燃和耐火电线电缆通则》标准的表4规定要求、GB/T18380.32—2008/IEC60332—3—21：2000《电缆和光缆在火焰条件下的燃烧试验第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类》、GB/T818380.33—2008/IEC60332—3—22：2000《电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类》、GB/T818380.35—2008/IEC60332—3—24：2000《电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类》、GB/T818380.36—2008/IEC60332—3—25：2000《电缆和光缆在火焰条件下的燃烧试验第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验D类》。

电线电缆成束燃烧试验箱由试验箱、电器控制系统、空气源、引燃源流量控制系统（丙烷燃气和空气压缩气体）、钢梯、灭火装置、排放物净化装置等组成。

试验箱：实验装置应是一个宽（1000±100）mm，深（2000±100）mm和高（4000±100）mm的自立箱体，箱底应高出地面。试验箱的周边应密封，空气从箱底距前墙（150±10）mm处打开一个（800±20）mm×（400±10）mm的进气口流入箱内。应在箱顶部的后面打开一个（300±30）mm×（1000±100）mm的出气口。试验箱的后墙和两侧应采用传热系数约为0.7W．m-2．Ｋ-1的热绝缘，1.5mm厚的USU304不锈钢板，中间包覆65mm厚的保温矿物纤维，外为1.5mm厚的USU304不锈钢板。钢梯与试验箱后墙之间的距离为（150±10）mm，钢梯Z下面的横档距地面（400±5）mm。电缆试样的Z低处距地面约100mm

空气源：

进气口装有数显空气速度风速计，能直观地读出并能控制通过箱体空气的气体流量为（5000±500）L/min，试验过程中能稳定空气流速。

试验完毕后：如果停止供火一小时试样还在燃烧，设有报警和采用强行停止燃烧的淋雨装置。

钢梯类形：宽（500±5）mm标准型钢梯，宽（800±10）mm宽型钢梯，材质为USU304不锈圆钢。

排放净化物装置：

试验箱上部装有数显风速计确保风的流速小于8M/S，不会影响试验箱风空气流量。

烟雾的收集和洗涤烟尘装置：采用SUS304不锈钢，直径为800mm高度为3500mm。烟雾收集塔分为三部分：喷淋装置、烟尘过滤装置、排烟装置。喷淋装置：为特种过滤材料提供喷水，保持特种过滤材料有效地过滤烟尘。烟尘过滤装置：采用饮用水之过滤材料过滤，能有效的过滤烟尘使排出的烟为白色烟雾，完全符合环保要求，便于清洗和更换，并配送二套。排烟装置：装有大功率的排风扇，执行强制性排风，并且安装有电动闸门能控制风的流速。

引燃源

引燃源类型：包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器(见图五a)。其供火表面钻有242个直径为1.32mm孔径的扁平金属板，这些孔的ZX距离为3.2mm，分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。另外，在喷火板两侧各开一排小孔，这此导向孔可保持火焰的稳定燃烧(喷灯如图五b)。每个喷灯应配备准确装置以控制丙烷和空气流入速率。可以采用转子流量计或质量流量计

引燃源位置

喷灯应水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm，并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的ZX，并且距试样下端至少500mm，喷灯系统的ZX线应与钢梯ZX线大致一致。
