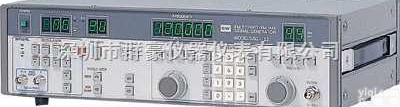

GSG-120 台湾固纬GSG-120信号发生器

频率

范围

100kHz ~ 110MHz

显示

6 位数 0.5" LED 显示

解析度

100Hz (0.1 ~ 34.999MHz), 1kHz (35 ~ 110MHz)

准确度

+5 x 10^-5 +1 位数

输出

范围

-19dBu ~ +99dBu, 1dBu steps (0dBu：1μV for open end)

显示

2 位数 LED 显示

解析度

1dB

衰减器准确度

20 ~ 99dBu + 1.5dB
19dBu ~ -10dBu + 2dB, -11dBu ~ -19dBu + 3dB

Spurious

-30dB 或更小

阻抗

50Ω (VSWR < 1.2)

频率响应

+1.5dB

Residual Modulation (S/N)

Post-Defection BW

50Hz ~ 20kHz

FM 成份

< 200Hz

AM 成份

> 50dB

调变

内部调变

400Hz, 1kHz, 3kHz, + 3% (GSG-120)
400Hz, 1kHz, + 3% (GSG-122)

外部输入阻抗

约 10kΩ

调频

频率偏向

0 ~ 100kHz

显示

3 位数 LED 显示

表头准确度

+ 10%

失真 (在 75kHz 偏向)

< 0.1%, <0.05% (10.7, 65 ~ 110MHz)

外部调变频率响应

20Hz ~ 100kHz + 1dB (REF. 1kHz) (GSG-120)
50Hz ~ 15kHz + 1dB (REF. 1kHz) (GSG-122)

Separation

> 55dB (仅 GSG-122)

导频信号频率

19kHz + 2Hz (仅 GSG-122)

调幅

外部 Depth

0 ~ 60%

显示

3 位数 LED 显示

准确度

+ 5%

失真 (30% AM)

< 0.5% (0.1 ~ 30MHz), < 1.5% (30 ~ 110MHz)

外部频宽

20Hz ~ 10kHz + 1.5dB (REF. 1kHz)

输入准位

3Vpp + 2%

设定功能

100 组
Four presetting output levels can be stored

使用电源

交流 100V/120V 60Hz, 交流 220V/240V + 10%, 50/60Hz

附件

电源线 ×1,
操作手册 × 1,
测试线 GTL-110 × 1, 遥控控制器 GRC-1201 (选购配备)

尺寸及重量

430(宽) × 110(高) × 250(长) mm
约 6.5 公斤
