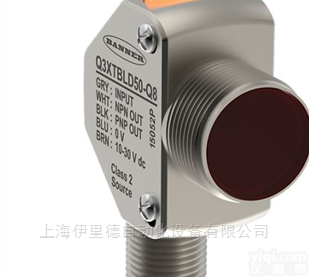

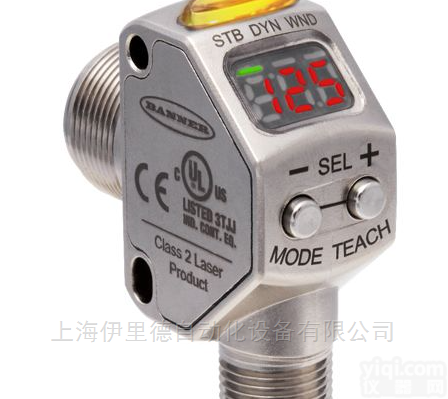

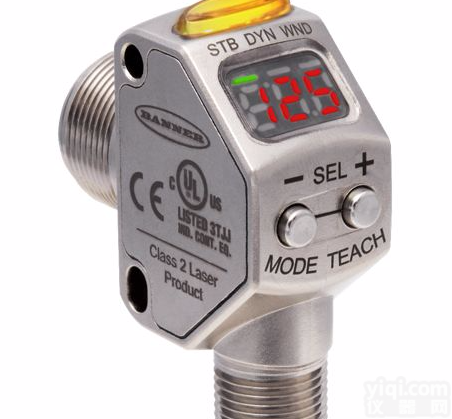

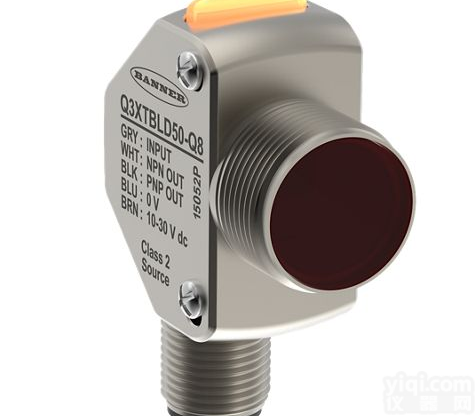

美国邦纳 Q3X对比度识别传感器

美国邦纳Q3X对比度识别传感器：

供电电压 10 至 30 V dc
光束 可见2级红光, 655 nm
功率和电流, 无负载 消耗功率: < 675 mW

电流消耗:< 28 mA at 24 V dc
检测距离 300 mm (11.81 in)
输出配置 双极性 (1 PNP & 1 NPN) 输出
额定输出 Off 状态 漏电流: < 10 μA

NPN On状态饱和电压: < 200 mV at 10 mA < 1.0 V at 100 mA

PNP On状态饱和电压: < 1 V at 10 mA < 2.0 V at 100 mA

输入线 允许输入电压范围: 0至 Vcc 低电平有效 (internal weak pullup—sinking current): 低态 < 2.0 V at 1 mA max.
电源保护电路 反极性瞬时过压保护
重复精度 60 μs
光斑大小 距离: 30 mm, 尺寸 (x, y) 2.24 mm, 0.79 mm

距离: 150 mm, 尺寸(x, y) 1.52 mm, 0.55 mm

距离: 300 mm, 尺寸 (x, y) 0.55 mm, 0.27 mm

响应速度 由用户选择: 250 微妙, 1 毫秒, 5 毫秒
上电延时 1 s
抗光干扰能力 > 5000 lux
Z大扭矩 侧面安装: 1 N?m (9 in?lbs)

Nose mounting:10 N?m (88 in?lbs)

接插件 5针Euro型M12接插件
材质 外壳: 镀镍锌压铸

边盖: 镀镍铝

镜头盖: 防刮PMMA亚克力

发光管及显示窗口：聚砜树脂

调节按键: 316不锈钢

防震 MIL-STD-202G, Method 201A (10 to 60 Hz, 0.06 in (1.52 mm) double amplitude, 2 hours each along X, Y and Z axes), with sensor operating
防撞 MIL-STD-202G, Method 213B, Condition I (100G 6x along X, Y and Z axes, 18 total shocks), with sensor operating
防护等级 IP67 per IEC60529

 IP68 per IEC60529

 IP69K per DIN40050-9

工作环境 温度: ?10 °C 至 +55 °C (+14 °F 至 +131 °F)

Z大相对湿度:35% to 95%

贮存温度 –25 °C 至 +75 °C (?13 °F 至 +167 °F)
认证 CE 认证
